ISO图纸中螺栓尺寸相关参数设置说明

📅 2020-03-31 👤 pipingpig 📁 Smart3D , 图纸相关 ✏️ 更新于 2026-08-20 👁 5 💬 0

关于螺栓直径的单位转换，在《Bolt NPD equalatence Rule》中，我们做过简介，基于ASME B16.5和SH 3406里面同径的法兰，做了螺栓个公英制映射转换。

本文主要基于螺栓的尺寸参数在ISO图中的输出，做一些简介。

首先，配置时，我们需要将映射数据导入CDB中。

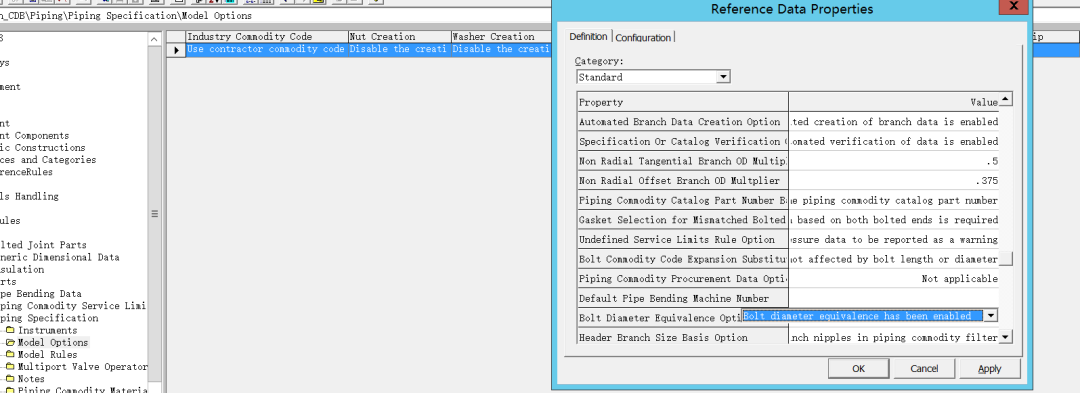

系统选项设置：

启用螺栓直径转换映射功能。

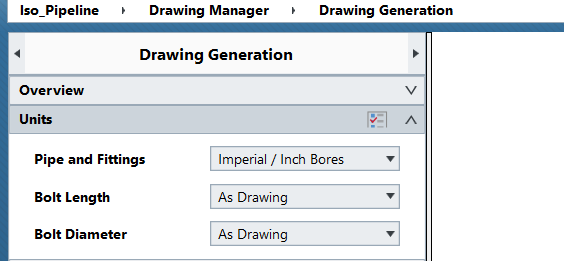

输出Bolt直径及长度单位控制：

根据需要调整相关选项即可。

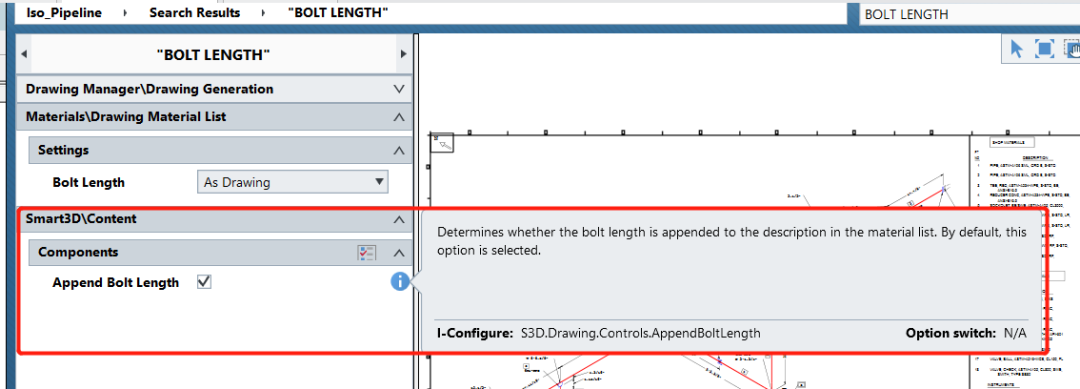

输出Bolt长度：

控制描述中是否包含螺栓长度。

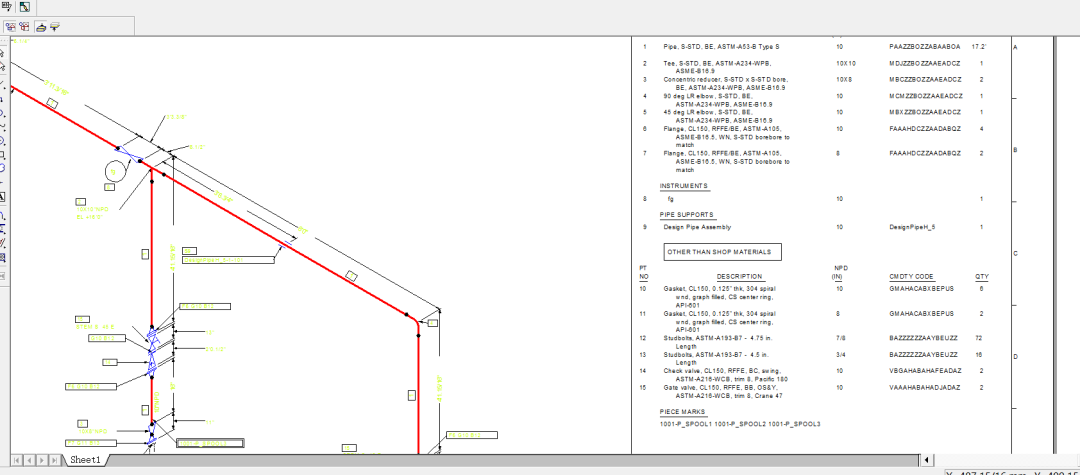

直径inch：
