螺栓直径转换在报告中的处理

螺栓公英制映射，与管道直径类似，也不仅仅是25.4倍的关系，在输出时也是需要进行额外的转换。这时用到了Bolt Diameter Equivalence Rule的plant rule的相关设置。

x x x x x x x x x x x x

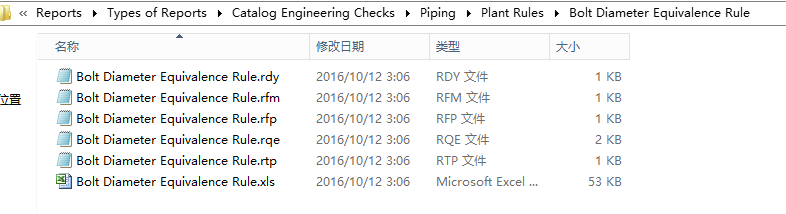

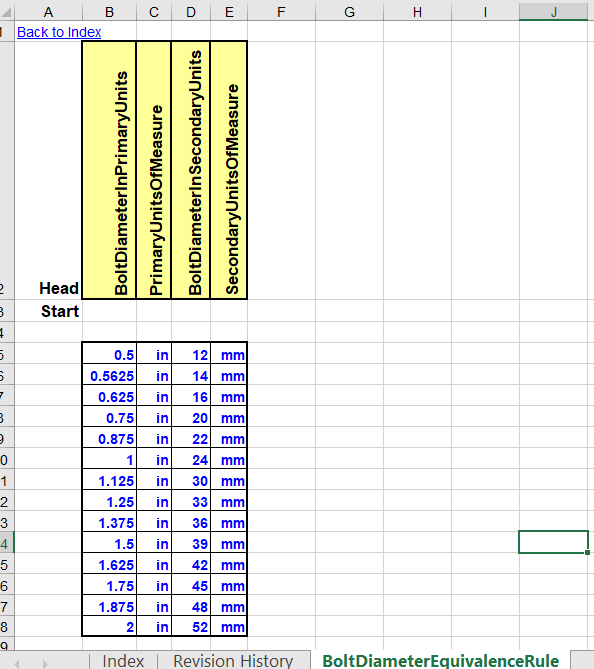

首先，介绍一个报表，Bolt Diameter Equivalence Rule，输出参考数据库中螺栓直径的公英制转换关系。

这个数据是需要进行校核的，因为OOTB环境中提供的数据是基于ASME和ISO标准的映射。而国内项目通常是需要ASME和SH 3406的标准映射。结果上是略有不同的。

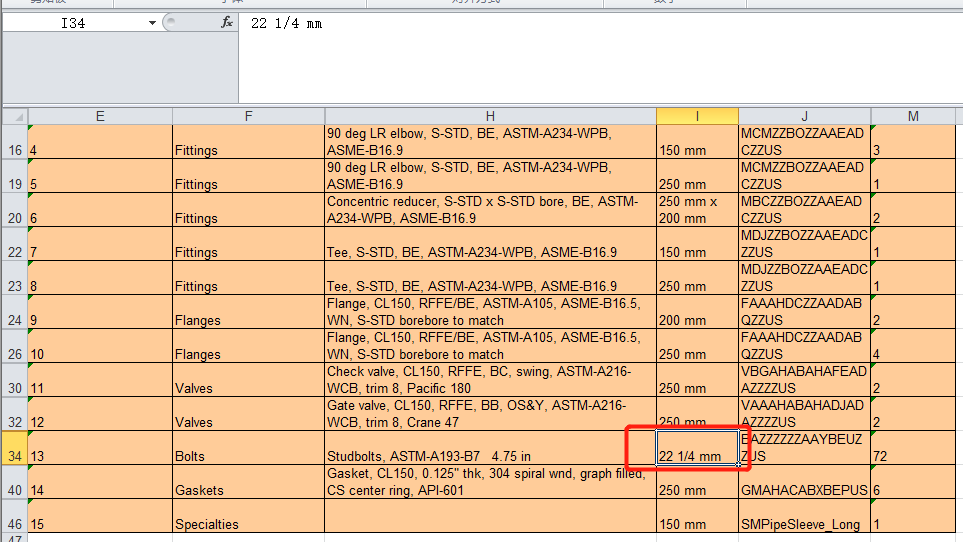

默认OOTB的piping material take off表格中，在设置了相关转换规则之后，选择了输出螺栓直径为mm，可是在结果上，可以发现还是使用了25.4的倍数转换。这个是有问题的。因此，需要对螺栓直径额外进行定制。

下面介绍一个最直接的办法，SQL 查询：

如下：

select BoltDiameterInSecondaryUnits from jrteboltset j8

join JUASizedBoltData x1 on x1.oid=j8.oid

join ximpliedmatingparts x2 on x2.oidorigin=x1.oid

join jrtebolt b on j8.oid=b.oid

join jbolt c1 on x2.oiddestination =c1.oid

join JBoltDiameterEquivalenceRule jbd1 on round(jbd1.BoltDiameterInPrimaryUnits,8) = round(b.Diameter*1000/25.4,8)

WHERE j8.OID=?

x x x x x x x x x x x x

当然，如果使用VB、或者.Net开发报表也可以直接在程序中做好处理。在输出时做好直径转换。

另外，关于在ISO图纸中输出直径映射已经在程序中做了处理，只需按照之前文章中的说明进行配置即可。
