（4）开设旁通管和排放孔的管道组成件的壁厚如不能满足表11.3.31-1的尺寸要求或需要开孔补强时，应增加凸缘[如图11.3.31中（b）
所示]，凸缘的尺寸应符合表11.3.31-2的规定。

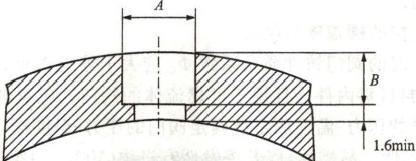

（a） 承口

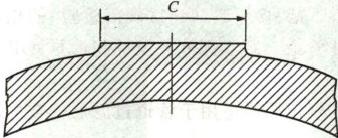

（b） 凸缘
承口和凸缘
承口尺寸
|
连接尺寸 |
DN10 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
|
最小直径 A/mm |
国际通用系列钢管 |
17.7 |
21.8 |
27.4 |
34.2 |
42.9 |
48.8 |
61.1 |
|
国内沿用系列钢管 |
14.5 |
18.5 |
25.5 |
32.5 |
38.5 |
45.5 |
57.8 |
|
|
最小深度B/mm |
5 |
5 |
6.5 |
6.5 |
6.5 |
6.5 |
8 |
|
表11 .3 .31-2
凸缘尺寸
|
连接尺寸 |
DN10 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
|
最小直径C/mm |
32 |
38 |
44.5 |
54 |
63.5 |
70 |
86 |
