KKS码在电厂工程项目施工管理中的应用

 1􀀁 KKS码的定义、应用范围和结构
1. 1􀀁 KKS码定义
KKS的中文名称为电厂标识系统。它是按照一定的规律, 由一组数字和英文字母组成, 该编号能标识和辨别电厂全部工艺系统、设备内部空间、电厂所有的设备和建筑物内、外区域的位置。
1. 2􀀁 KKS码的应用范围
KKS码在电厂中的应用范围包括: 工程项目的登记注册、工程规划、工程项目管理、施工过程管理、电厂质量保证、电厂运行、电厂设备的保养、维修、状

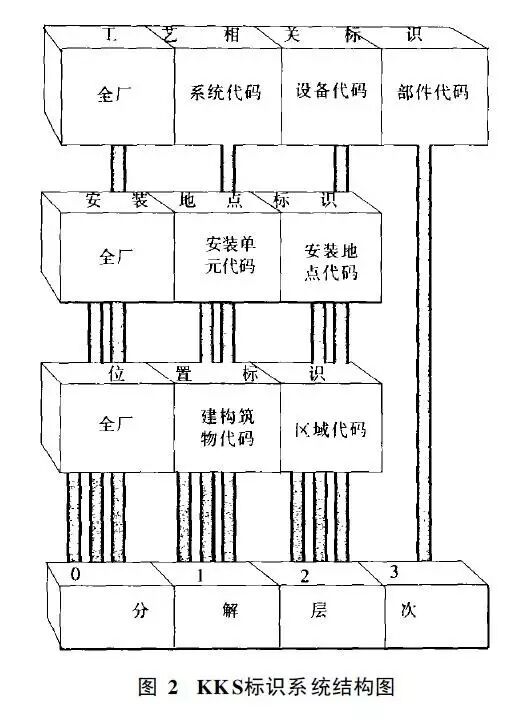

态等。这些内容之间的相关性如图1所示。1. 3􀀁 KKS标识系统的构成及结构示意图KKS标识系统由􀀁 工艺相关􀀁、􀀁 安装地点􀀁和􀀁 位置􀀁标识3部分组成。其结构如图2所示。
2􀀁 KKS码在电建工程管理中的应用
􀀁 􀀁 我公司根据设计院设计编制和使用实施的电厂标识系统(KKS码), 在工程管理中认真学习和研究KKS码,参照实行电厂标识系统, 使我公司的工程管理持续完善,踏上了一个新的台阶。主要体现在以下几个方面:
2. 1􀀁 在设备、材料管理系统中的应用
完善我公司的设备、材料管理M IS系统软件, 在其数据库中, 按照KKS 编码的规则, 对本工程的设备、材料进行KKS编码分类管理。以便在进入系统调试阶段能按系统代码查询出系统的设备及材料。

2. 1. 1􀀁 参照KKS编码的规则, 规划代保管仓库的库房、堆场, 划分区域、预留通道, 制定仓库平面布置图, 区域划分图, 为设备、材料的定置化、货架四定位
规范化管理提供基础。
2. 1. 2􀀁 按照KKS编码的规则, 并根据KKS 编码对应设备、材料的属性, 指导设备、材料接货的准备工作, 如装卸、运输工作的策划, 确定设备、材料分类存
放的场地, 确定验收、保管及维护的方法和要求, 并
编制相应的计划。
2. 1. 3􀀁 按照KKS编码的规则, 实施设备、材料的接货、保管、验收计划, 根据KKS编码进行开箱验收工作, 实施定置化、货架四定位管理, 为设备、材料进行KKS编码标识。
2. 1. 4􀀁 按照KKS编码的规则, 技术人员根据图纸,按系统、分项目提出各系统的施工设备、材料使用计划, 并在使用计划中标识KKS编码。经过施工部、
计划部审核后, 提交供应部门备料。供应部门根据设备、材料使用计划, 进行采购、发料工作。
2. 1. 5􀀁 设备、材料的接收、代管、领用、盘点、备品备件管理、设备的缺陷处理等管理的各个阶段, 以KKS编码作为标识, 贯穿整个物资管理作业流程, 做到可追溯性管理。
2. 1. 6􀀁 上述管理信息最终在M IS系统软件设备、材料管理模块中体现出来, 设备管理台帐的每一条记录完整记录以下项目: 设备编码、设备名称、型号规格、计量单位、KKS码、KKS系统名称、箱件号、合同号、合同名称、供货商、机组、系统、部件号、开箱验收单号及内容、数量、随箱资料、存放位置等。材料的采购计划、采购实施、入库验收保管、发放使用跟踪等也按批记录, 标识KKS 系统码, 便于对大宗材料计划、使用、质量实施监控与统计。根据KKS 码编
码规则, 结合项目分解内容, 可统计分析各大小系统的资源状况, 编制月、季度、年度资源分析报表。
2. 2􀀁 在施工图纸上的应用
2. 2. 1􀀁 使用KKS编码标识作业指导书, 以KKS 编码表示系统、设备、部件或安装单元, 安装地点或建构筑物、区域等信息。
2. 2. 2􀀁 在编制作业流程图或系统图的过程中, 以KKS编码表示系统、设备、部件或安装单元, 安装地点或建构筑物、区域等信息。
2. 2. 3􀀁 技术人员在技术交底时, 必须对施工班组按照KKS编码进行, 做到在施工班组中贯彻KKS编码思想和使用方法。
2. 2. 4􀀁 以KKS编码标识设计变更, 在设计变更的相关文件中全部根据KKS编码进行文字说明和图纸标识。
2. 2. 5􀀁 在现场小管设计工作过程中, 应用KKS 编码进行图纸标识, 包括图纸编号、设备明细表、部件编号等, 施工项目结合设计院的施工图纸, 按照现场
小管KKS编码设计图纸进行小管施工。
2. 2. 6􀀁 在现场加工制作中, 使用KKS编码进行编码的范围主要有: 锅炉烟风道、高压管段优化组合、中低压管道预制组合、支吊架配制等。在加工前, 由
机务技术人员按系统编制分段加工制作图, 并赋予每一加工制作段一个KKS编码, 加工制作完毕后,在成品件上作好该段的KKS 编码标识。要求该标识书写规范、位置明显、标准一致、不易脱落, 安装时, 按照加工制作图上的KKS编码对应实际加工制作件上的KKS编码标识对应安装, 并将安装过程进行详细记录。
2. 3􀀁 在项目分解上的应用
2. 3. 1􀀁 在P3(工程项目管理软件)中, 建立与􀀁 工艺相关􀀁标识中的系统、设备、部件编码一致的作业分类码: SYST、EQUP、COMP。
2. 3. 2􀀁 在P3软件中, 建立与􀀁安装地点􀀁标识中的安装单元和安装地点编码一致的作业分类码: UNIT、SPAC。
2. 3. 3􀀁 在P3 软件中, 建立与􀀁位置􀀁标识中的建、构筑物和区域编码一致的作业分类码: STRC、ROOM。
2. 3. 4􀀁 以SYST、EQUP、COMP依层分类组织机械、土建、电气和热控工程的作业, 编制其进度计划, 实行进度分析控制。
2. 3. 5􀀁 以UN IT、SPAC 依层分类组织电气和热控设备(如盘、柜、控制台等) 的作业, 编制其进度计划,实行进度分析控制。
2. 3. 6􀀁 以STRC、ROOM 依层分类组织建构筑物及其各楼层、房间和防火分区的作业, 编制其进度计划, 实行进度分析控制。
2. 3. 7􀀁 以SYST代码过滤组织编制STOCC 计划, 实行STOCC进度分析控制。
2. 3. 8􀀁 以上述3类代码进行图纸编号, 加载图纸交付进度计划, 并结合安装需要图纸交付进度进行控制。
2. 3. 9􀀁 以上述3类代码进行设备、材料编号, 加载设备、材料使用计划, 并结合安装需要对设备、材料交付进度进行控制。
3􀀁 KKS编码应用后的效果
实践证明, KKS码在电厂工程的施工管理过程中, 通过广泛应用于设备、材料、计划、图纸、质量等
管理, 对工程施工起到指导和控制的作用, 同时使基建与生产的上述管理通过KKS 码结合起来, 实现了基建向生产的过渡, 大大提高了工程管理水平和效率, 满足了业主对工程项目管理的要求。
广东火电工程总公司优质、高效完成的广东国华台山发电厂一期1号600MW 机组工程及正在施工中的4号和5号机组, 就是成功应用KKS码的典型例子, 得到了业主很高的评价。
