Shape2D辅助工具简介（3）–深化应用stretch text 1

本文主要介绍strength Text功能在3D中的一些用法。

1. 基本用法

   当安装support utility工具之后，在3D图纸编辑界面中，即可调用strength text命令。

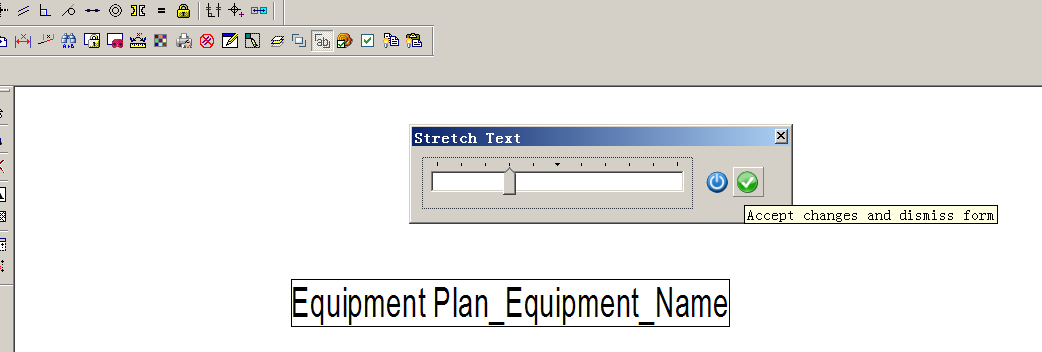

   如下图：

   1 选中需要调整的字符串

   2 点击 strength text 命令


   3 调整宽度至需要的数值


   4 点击确定



2. 调整label

   使用该命令，结合使用labelRule功能，可以帮助我们在定制view style的时候，通过调整symbol文件中字符串相应宽度，直接完成符合要求的字体效果。

   如图：

   手动放置label效果对比



   labelrule自动放置效果



   相关调整操作：

   view style调整

   确认使用View Style

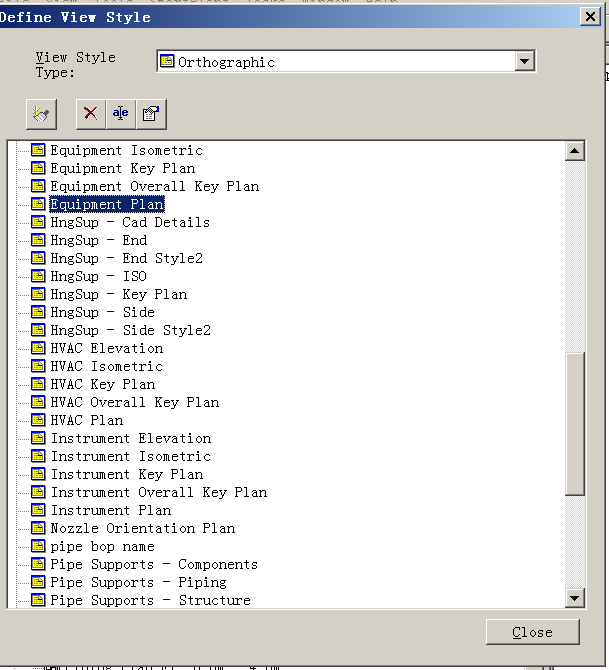

   define view style



通过（F12)，打开label rule manager

点击编辑sym文件

利用stretch text 命令调整字符串属性

总结：

可以使用stretch命令完成图纸中文字的瘦身。

通过sym文件的预先设置，可以帮助我们完成图纸生成时保证label字体效果的优化。从而减少我们在调整时的工作量。

另，本文示例未以汉字加以说明，可以自行测试，效果更佳。
