Smart3D软件建模操作时，支持温度压力检验。当Pipe Run的设计温度压力范围不处于所定义的范围内时，软件会加以提示。设计人员可以确认所建管线是否符合管道等级所规定的范围。如果符合规定值，可以继续进行建模操作；如不符合规定值，软件会根据项目设置，进行警告或者错误提示。因此，根据项目实际情况进行相关设置，可以帮助设计人员避免一些困难的错误。本文从以下几方面帮助您深入理解软件的温压校验功能。
思维导图：
校验内容：
温度、压力、（尺寸）
该功能所校验的内容为，基于管道等级，对要新建管线的温度，压力以及尺寸进行验证。
设置校验选项：
校验选项：
as warning
as error
首先，如果等级规则里面不输入温度压力信息，那么软件认为该等级关闭温压校验；
其次，如果输入了相关温度压力信息，软件会根据范围进行校验，并根据项目设定进行相应提示。当设置为warning时，软件会有提示，但是不影响下一步操作；当设置为error时，软件亦会提示，但需要对输入值进行调整，当符合规定范围时，方可下一步操作建模。
设置方法：
-
excel
当该选项设置为5时，为“error”；设置为10时，为“Warning”
-

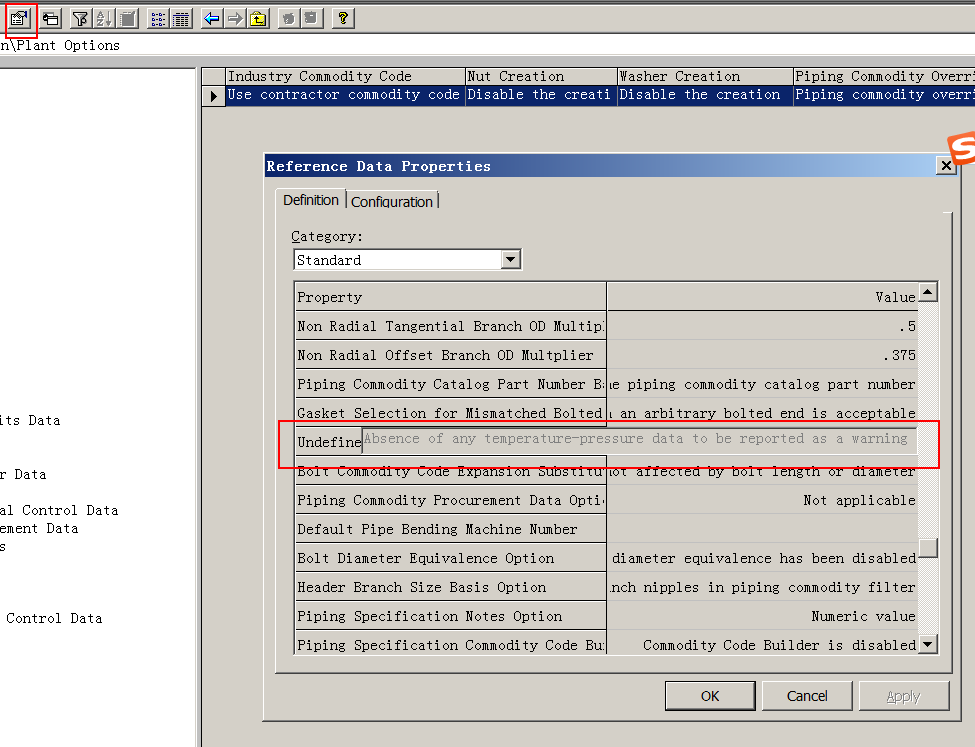

3D catalog界面
当权限充足时，进入3D中，从catalog 的task模块也可以进行调整：
表格填写示例：
tips：
excel中输入“-20C”等值时，可能会输入不成功，对单元格格式进行设置即可。
理解范围：

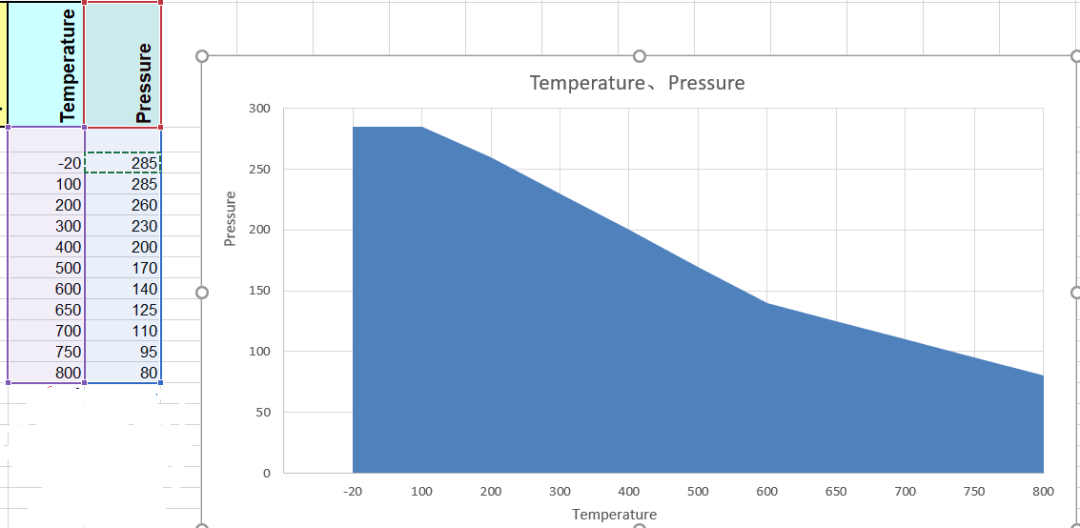

如下图：
所确定的符合的温度压力范围是蓝色区域所含范围。因此温度值范围并不仅仅是小于等于规定的最大值，而是小于等于所规定的的最大温度值，且大于等于所规定的最小温度值。
