ISO图，我们称之为空视图或者轴测图主要指导项目中的管道安装。
Spool Drawing，管段预制图，主要指导管道的预制，同时也可以指导管道安装施工。
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
从深度上来讲Spool Drawing是内容更加丰富的ISO图。通常工作流是利用3D设计软件完成设计，并输出相关ISO图或者pcf等格式；再在Spoolgen软件中进行焊点设置，我们也称之为加工设计。
xxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
本文主要从利用Smart3D直接输出Spool Drawing的目的出发，探讨一下，关于模型以及ISO所需的额外操作及设置。
xxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
从图纸内容上来看，Spool Drawing比ISO Drawing增加的信息有：
Cut list
切管表，即相关管道每一段的所需长度，包括每一段切管长度及编号，同时在图面上标示切管编号
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Weld List
焊口表，即图面上每一个焊缝相关的信息，包含焊缝类型，编号；同时在图面上表达焊缝编号
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
Spool List
管段表，即预制分段相关信息表，同时在图面表示各spool 编号。
此外，在图面内容上，对焊点类型，焊缝编号，Spool编号，切管编号等都有相关指示。
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
基于图面各种需求表达，要求我们在模型上也要有相应所需信息的输入，从而满足输出的基本需求。下面均为S3D中相关建模所需的操作：
1.添加焊缝，单个或者批量

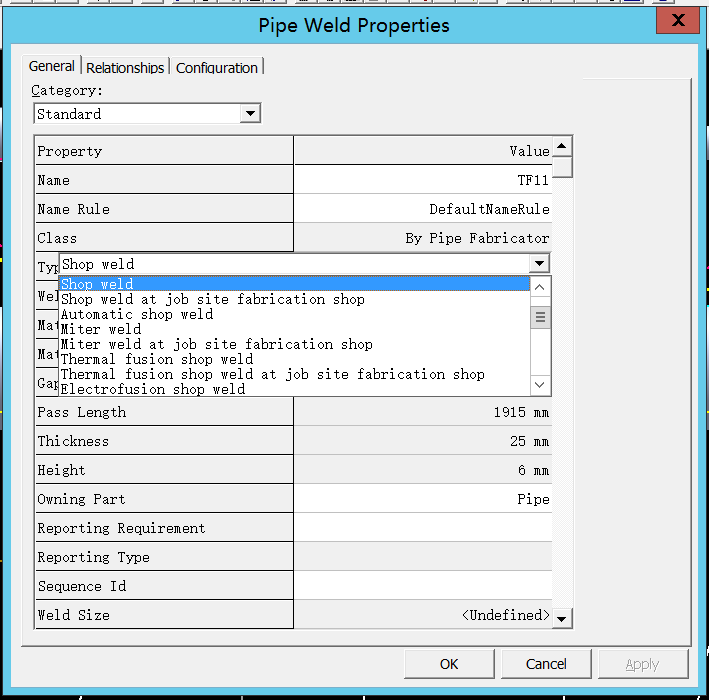

2.设置焊缝类型，车间或者现场

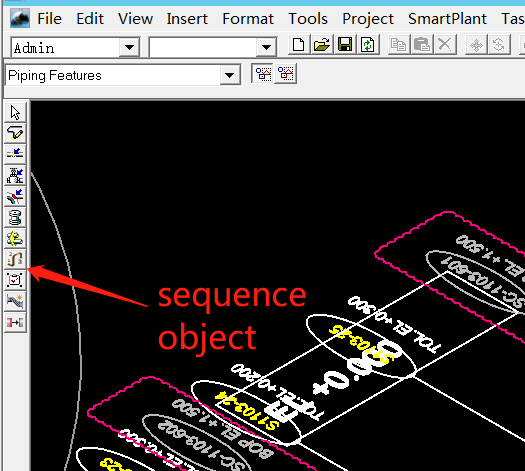

3.对焊缝进行编号排序

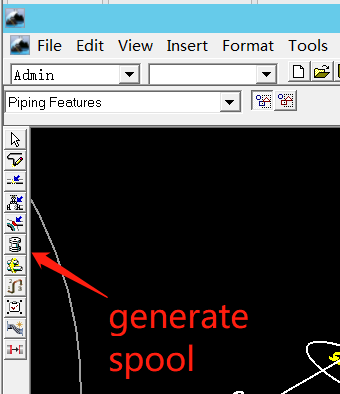

4.生成Spool并编号排序

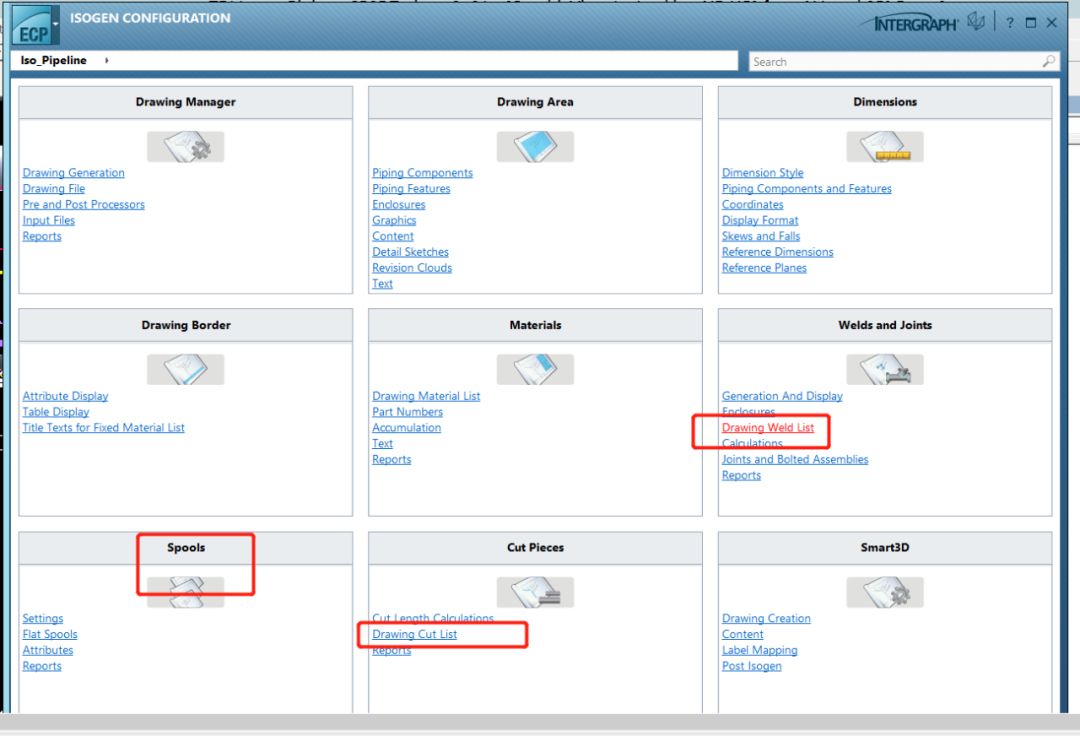

在ISO模板中，同时要根据相关需求进行选项设置：
1. cut list
2. weld list
3. spool list
