几个有（常）用的ISO drawing option简介

如下图，2016版本开始ISO设置界面进行了如下调整：

1. boder template 外挂



2. 关闭北向标

   设置north 坐标为0,0

   tip：因无法自定义相关北向符号，可以将箭头画与图框内，结合北向标开关及北向设置完成自定义。

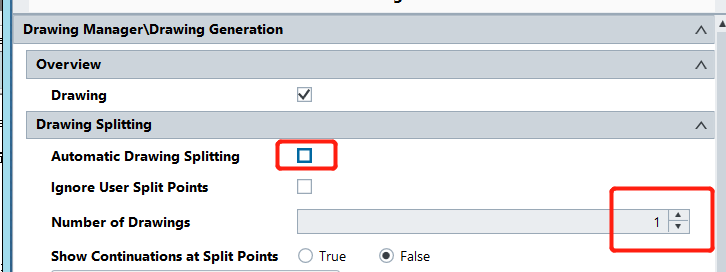

3. 一号一图



4. 去掉“No Spool Found”

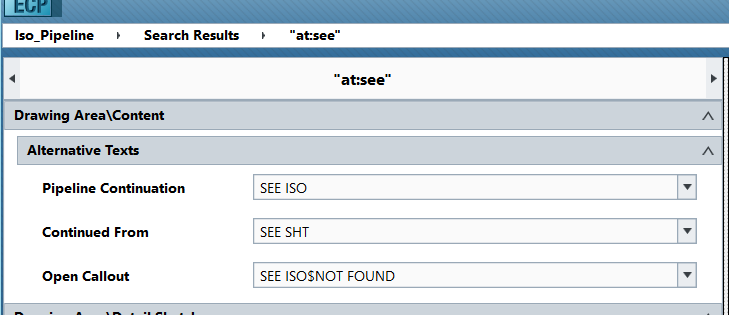

5. 去掉“See ISO Not Found”，调整接图信息文字



6. ISO material list溢出图号

   该选项对于超出容量的材料，在图纸外部继续放置。



7. material list 序号

   material list spiliting

   per drawing 以sheet为单位，单张流水；

   per pipeline 以管线为单位，整体流水排序；

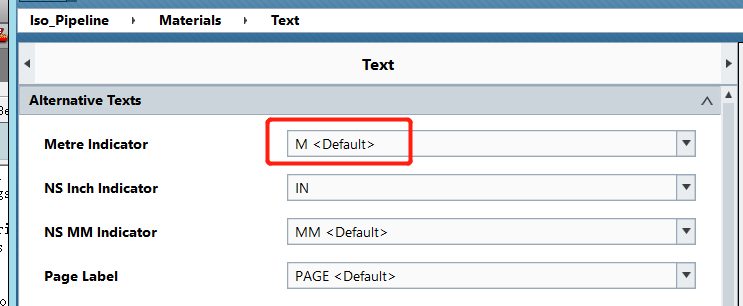

8. 去掉材料表区的单位“m”



9. 材料表精度控制

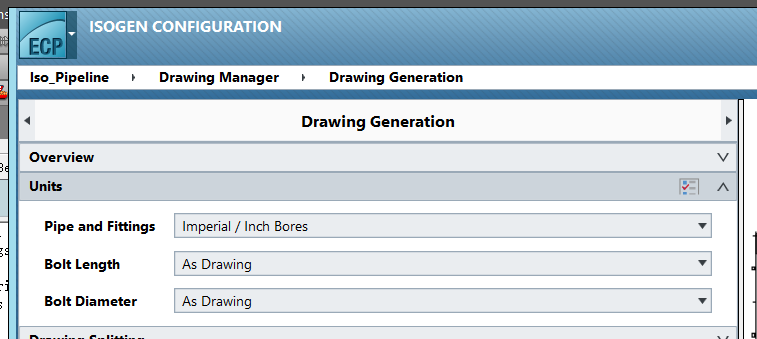

10. 尺寸单位

    bolt diameter unit

    Bore size

    length

    tip：如果需要启用公英制螺栓直径单位转换，需开启model option中螺栓直径转换选项。

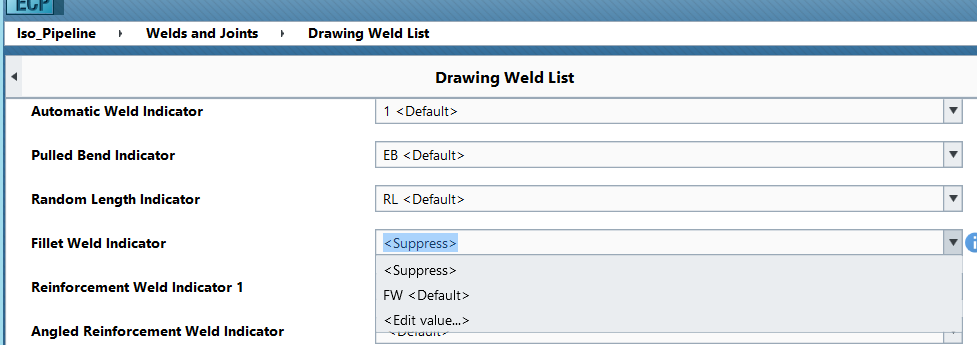

11.  FW 关闭



12. 环管出图设置

13. 法兰管BY length

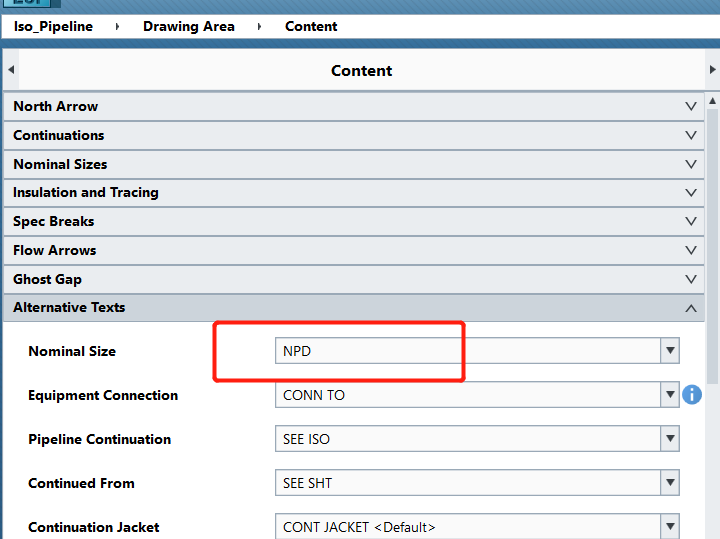

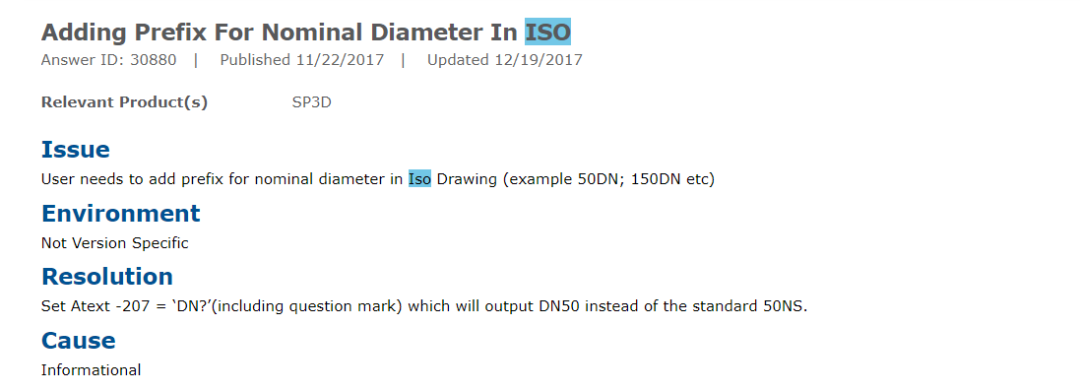

15. 设置DN？

ISO OPTION很多，本文只是介绍一些较为常用的，从项目工程需求而言，各种设置基本能够满足项目的相关需求。不过因为选项过多，在设置过程中，找到相关选项比较费时，这是一个不断积累的过程。多熟悉软件，就能更好的找到相关选项。

另外，多记一些关键字，学会搜索也是十分必要的。选中选项或者atext就可以帮助我们找到合适的对象。
