利用Smart3D输出支吊架安装图

📅 2019-10-14 👤 pipingpig 📁 Smart3D , 模型视图 ✏️ 更新于 2026-08-20 👁 1 💬 0

使用Smart3D可以帮助我们完成支吊架安装图的输出。

具体操作如下：

新建DBQM：

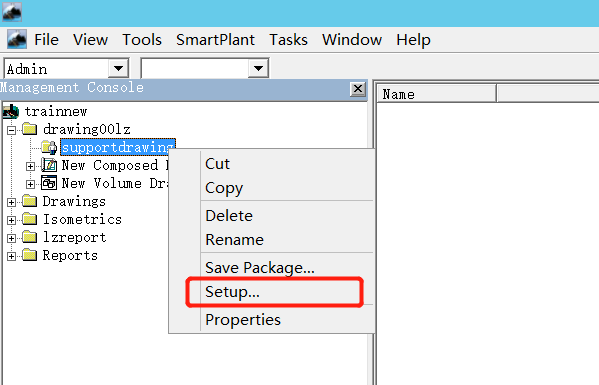

设置相关选项：

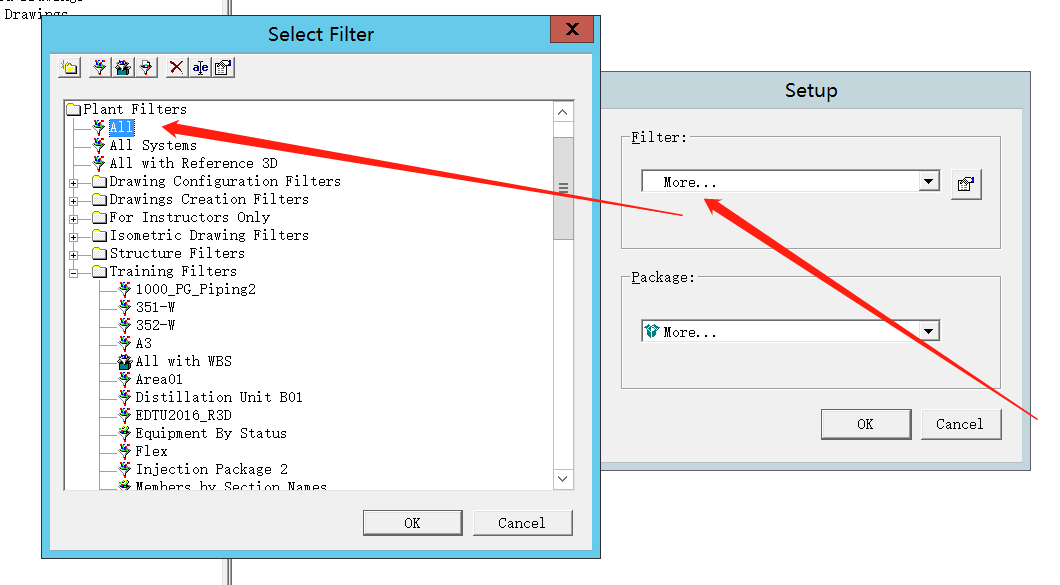

设置出图区域

设置出图风格

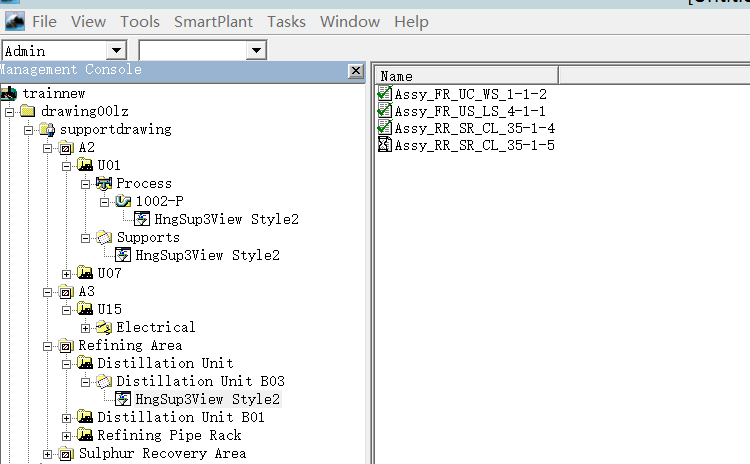

设置完毕：

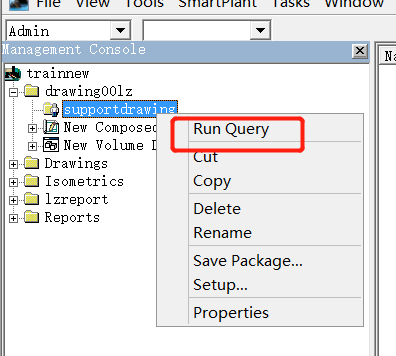

Run Query：

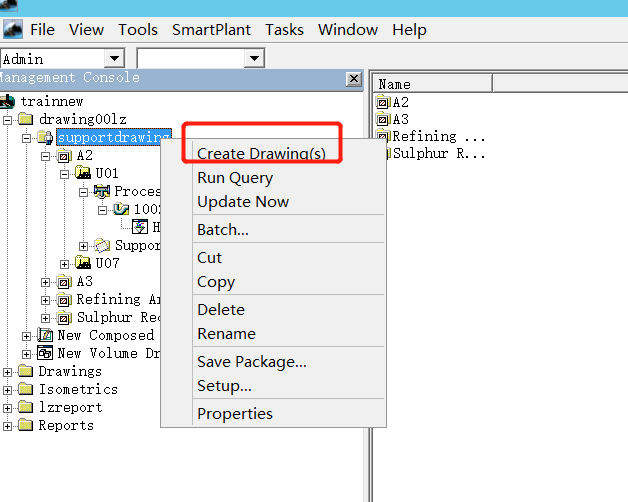

创建图纸：

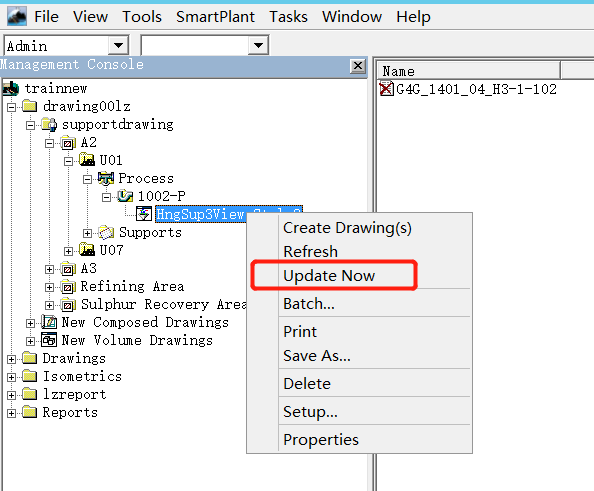

更新图纸：

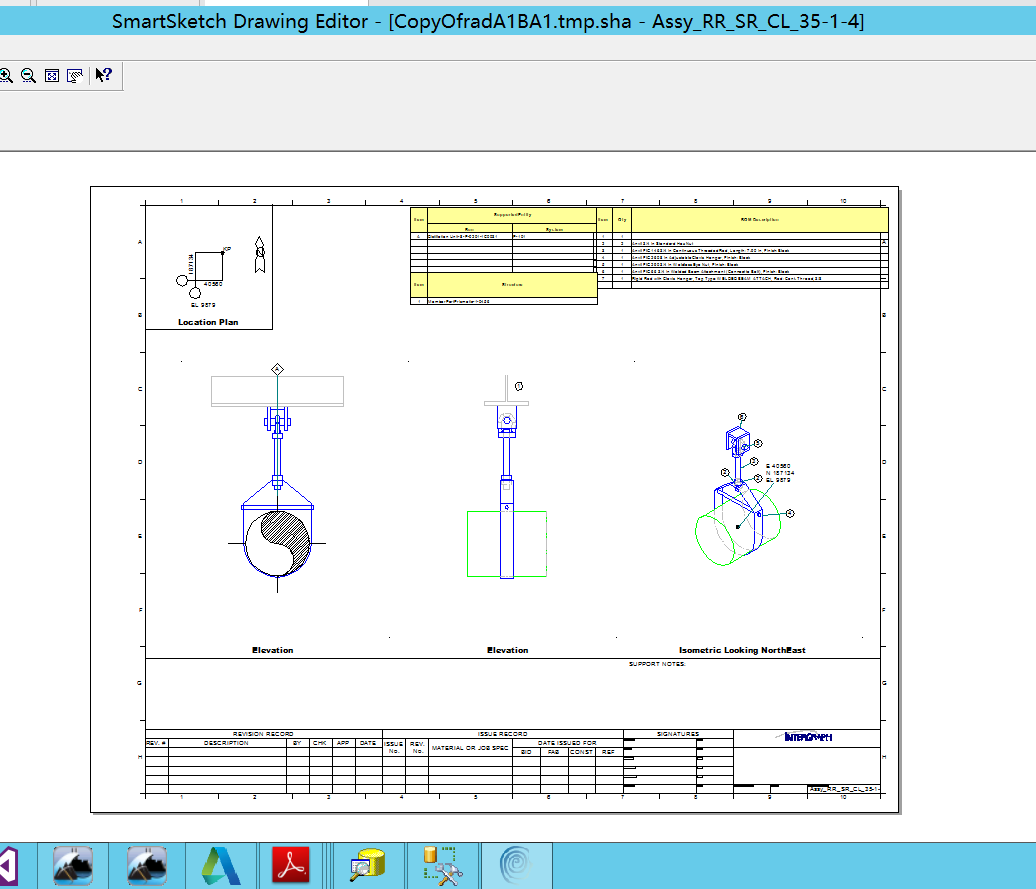

效果示例：

更新：

效果：

注意：

出图风格包为内置，可能需要自行定制
