Smart 3D ISO图风格包创建工作流推荐

• 图框：

  在准备图框时，大多数用户都有从dwg转为sha到igr格式的需求，或者从dwg到igr转换的需求。这个转换可以使用smart sketch或者smart sketch drawing editor完成。但是在使用时这两个软件都需要有相应的ssk许可。而ssk许可又不是每个用户都有的，可以使用如下推荐操作。不过还是好繁琐，最好还是弄一个SSK吧。。。

1. 准备相应所需的dwg文件及初始的sha文件，保存至共享文件夹中的图框文件夹中



2. 使用edit layout template的open功能打开dwg文件

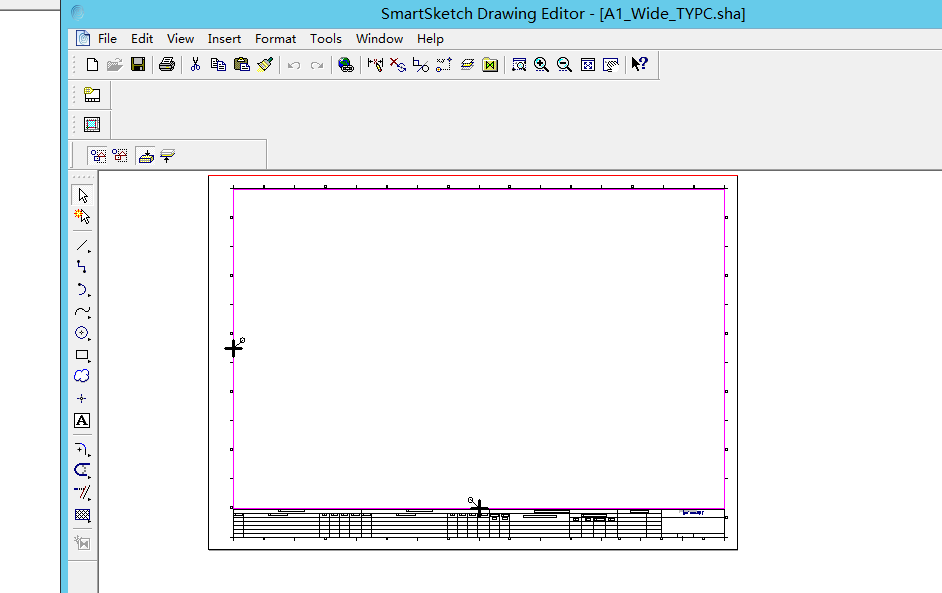

3. 使用3D的edit boder template功能，打开相应的sha文件，删除初始内容





4. 对sha文件进行环境设置

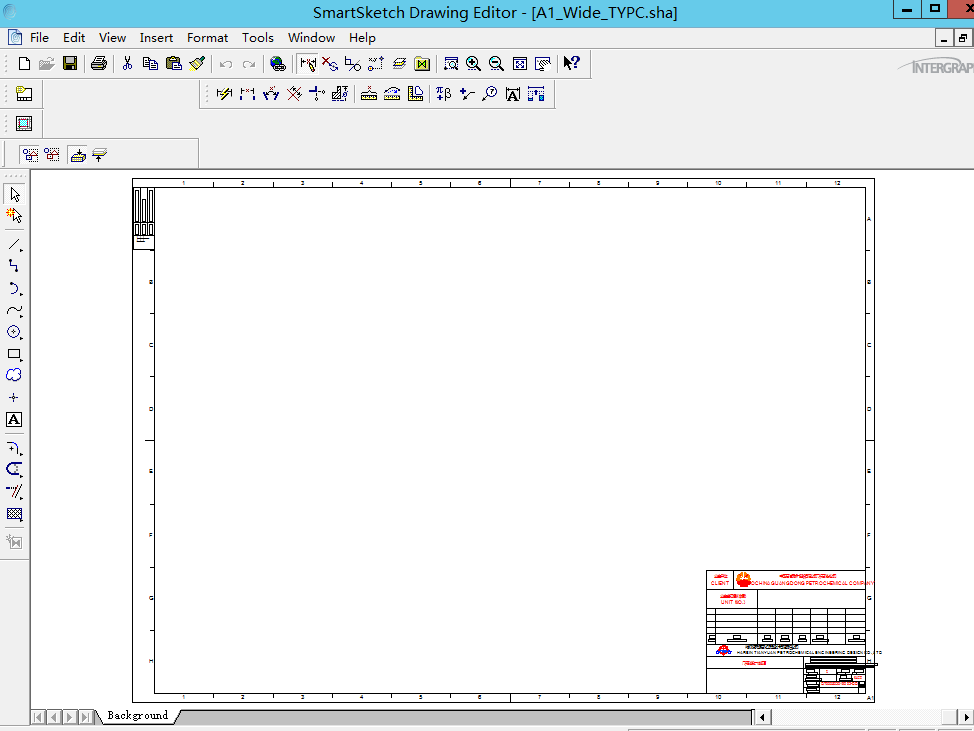

5. 在background sheet插入相关的dwg文件



6. 修正调整相关细节



7. place所需的drawing labels

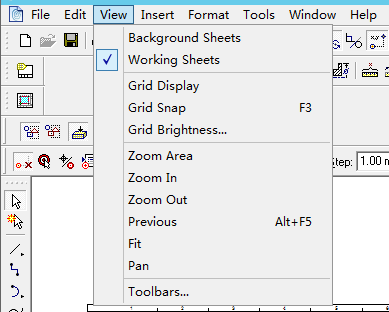

8. 切换至workingsheet，保存sha文件

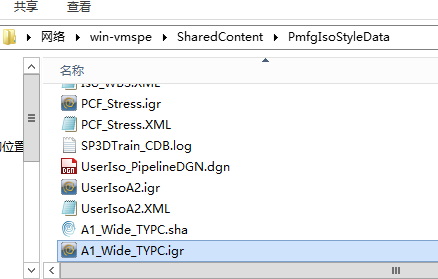

9. 在ISO配置文件目录中copy并修改其后缀名为igr



• 插入的label及图框必须放置于background sheet

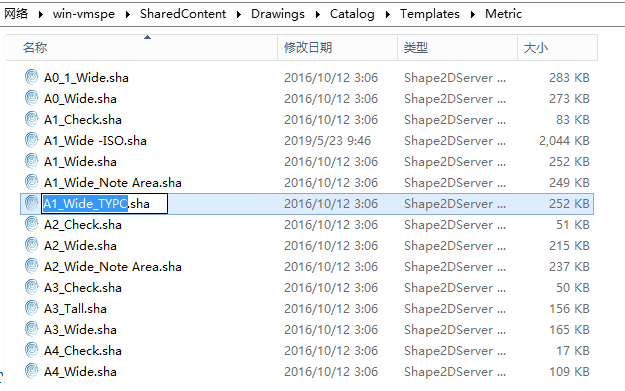

• sha文件需要放置于共享文件夹中的drawing template中

• 导入后的图框文件，修改后需要重新导入

• place 的drawing label需要注意字体格式，否则中文汉字显示可能有问题

• xml文件准备

1. 使用初始xml直接复制



2. 修改复制的xml文件名



3. 替换相关内容



4. 保存

注：

• 使用的初始xml模板可以用ootb的sharecontent模板；

• 复用项目xml文件，可以打开edit option后直接在temp文件夹中进行复制已有配置文件

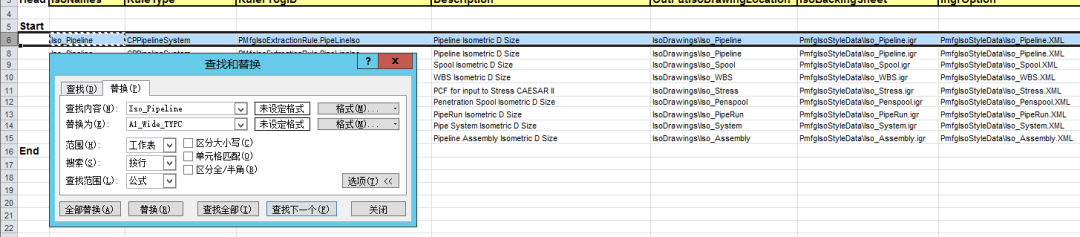

编辑相应excel 文件

bulkload

创建package并保存

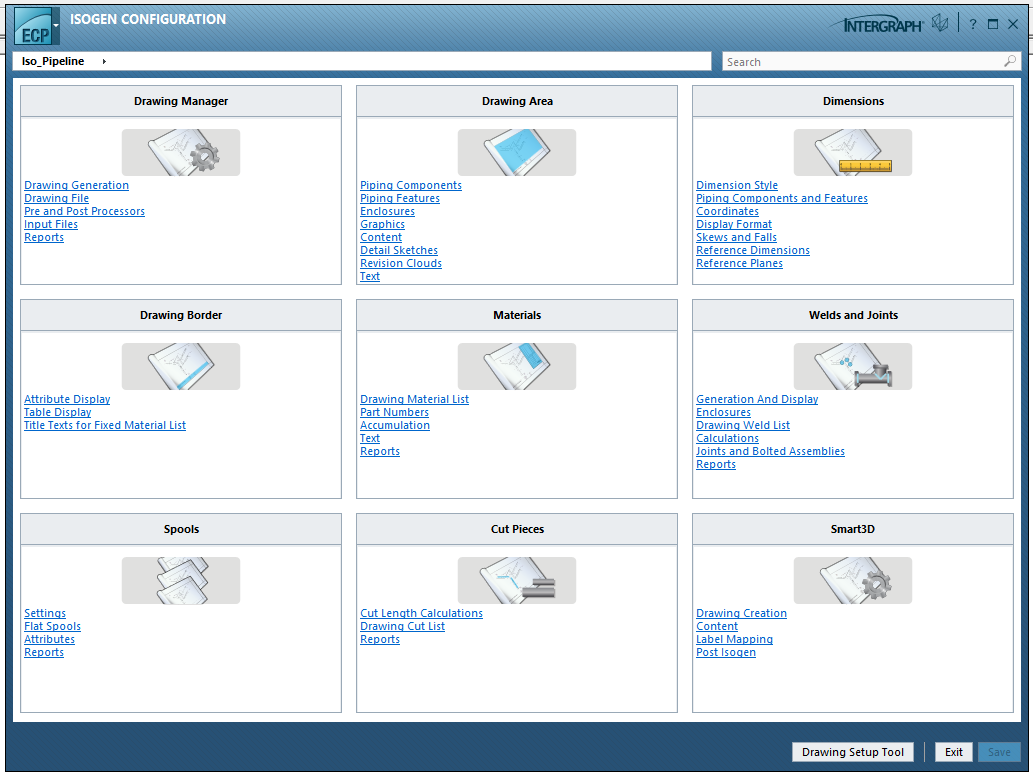

edit option调整

注：

• 使用link template option，可以直接引用初始的sha文件，并进行实时编辑

• 定义label及材料表位置时，可以先生成一版，然后打开图纸，调整后查看属性中坐标值

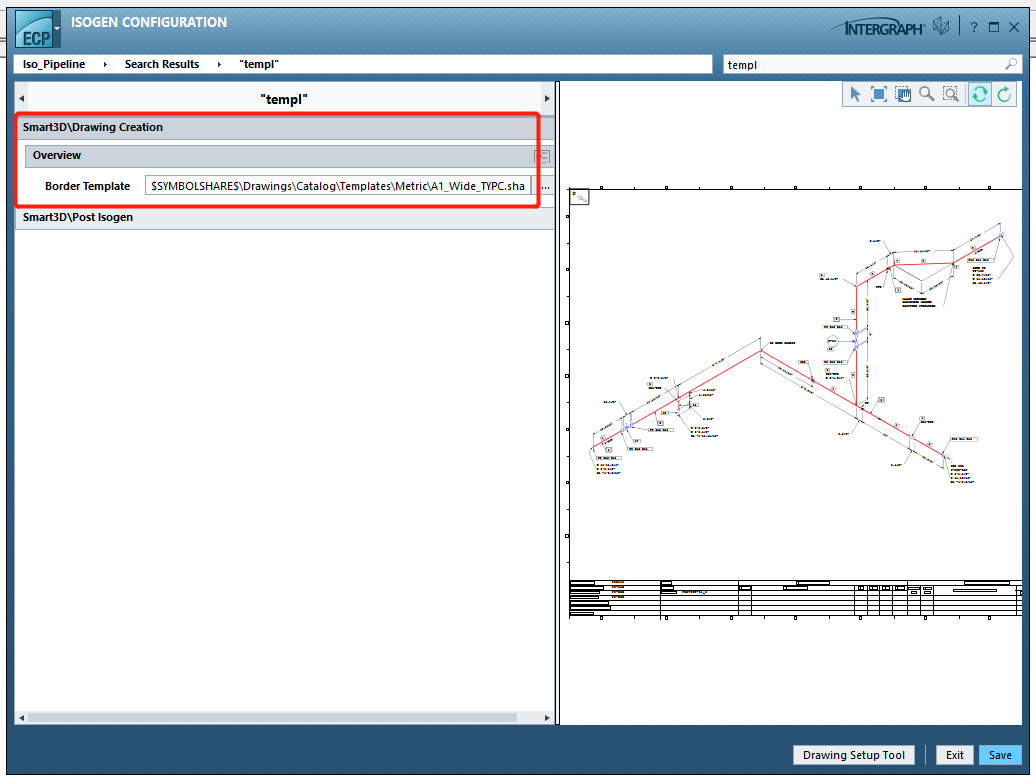

此外，最开始定制的sha的template也可以通过option直接挂到模板上应用：
