关于Smart3D与Caesar II约束类型映射的说明

在管道设计过程中，布置以及分析过程中，很多单位会用到Smart3D和CaesarII两款软件。在应用过程中，也有相应的接口，可以直接将Smart3D生成的pcf文件直接转换成Caesar II的c2文件。

具体操作在之前的文章中也有简单的介绍，相关阅读可以参考如下链接：

CAESARII利用参考vue功能进行分析的效果图

利用S3D生成pcf文件得到“管系”CII文件的两种方案

此外，在鹰图官方的每日一课中，也有详细的介绍相关操作：

http://lesson.intergraphppm.com.cn/app/index.php?i=2&c=entry&do=lesson&m=fy_lessonv2&id=49&uid=394

本文主要介绍一下关于约束类型映射的相关操作。

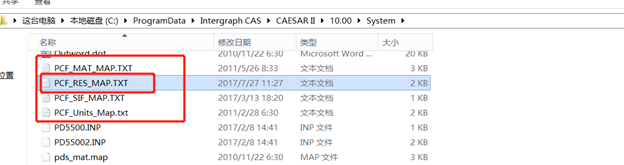

首先，我们可以在如下位置找到相关映射配置文件。

从上面的配置文件中，我们可以发现，软件是通过支吊架的名称完成相关约束类型的定义与约束。下面为相关测试的步骤：

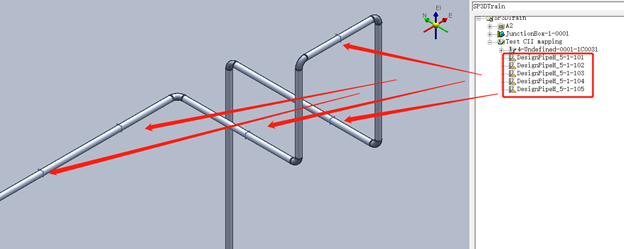

Smart3D测试模型如下：

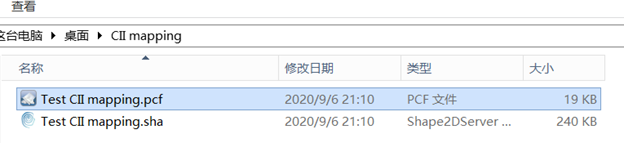

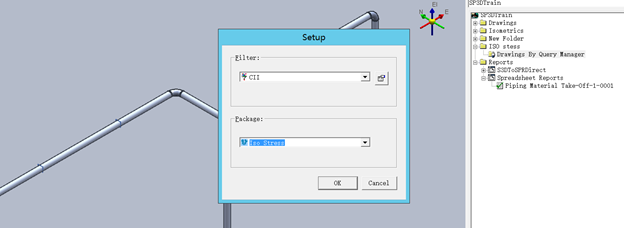

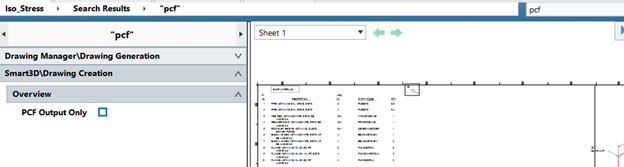

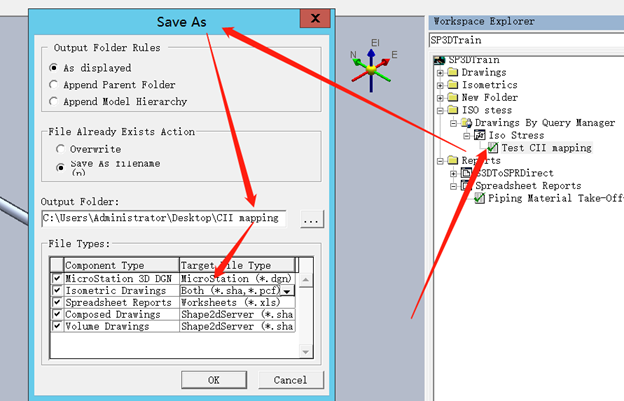

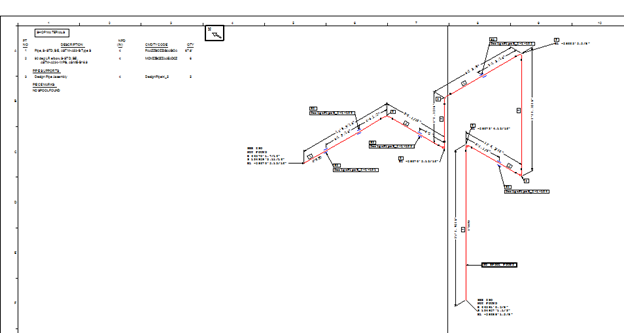

生成ISO及PCF文件

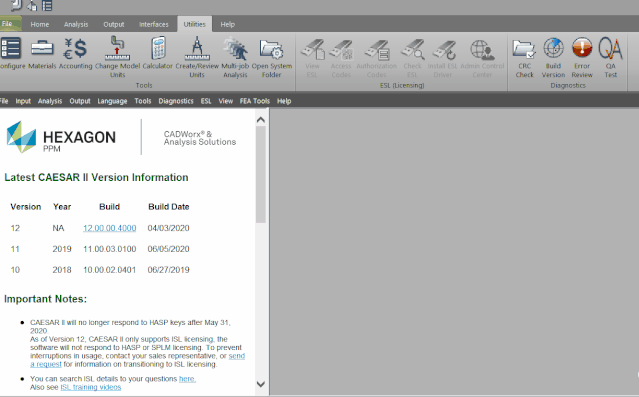

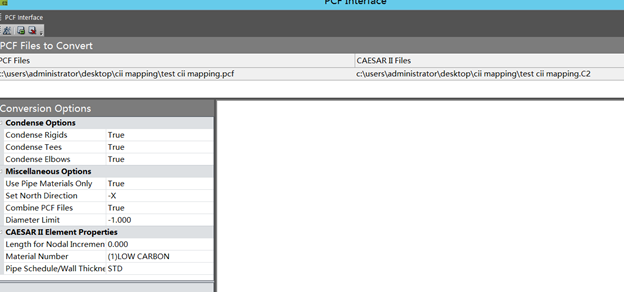

Caesar II默认导入界面



未调整res mapping效果：

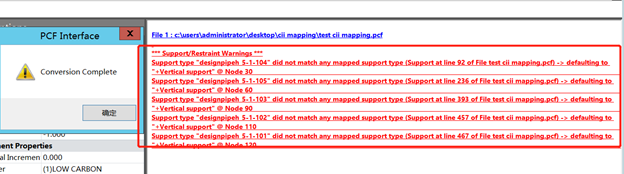

转换Log如下：

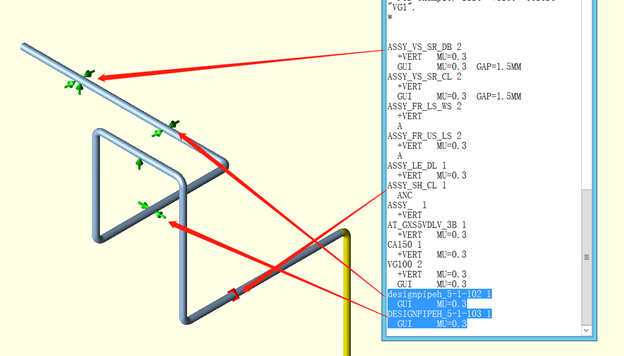

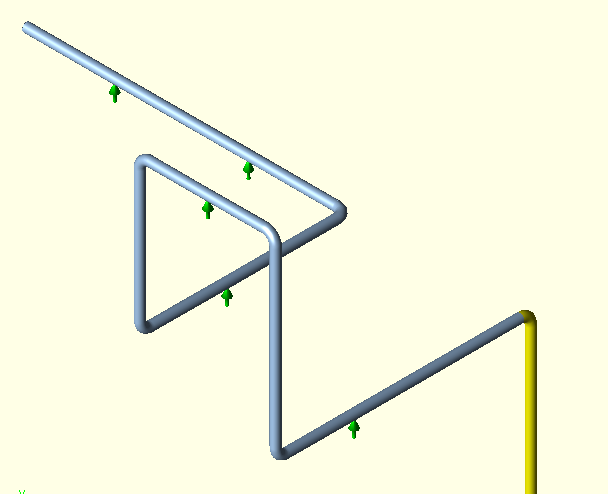

C2模型效果：







Mapping文件信息：

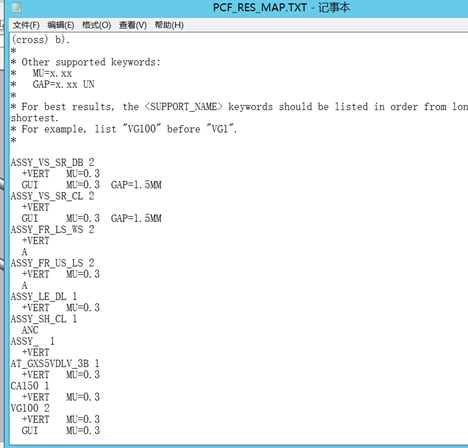

Mapping文件示例：

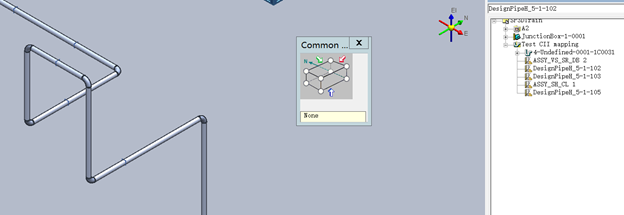

修改模型中支吊架名称

转换后效果：

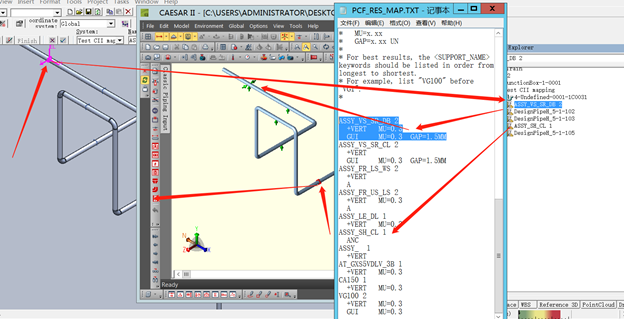

调整Mapping文件内容后效果：

通过以上说明，可以发现，通过映射文件的配置，可以减少应力工程师在分析时的模型校对和修改的工作量，有助于提高工作效率。
