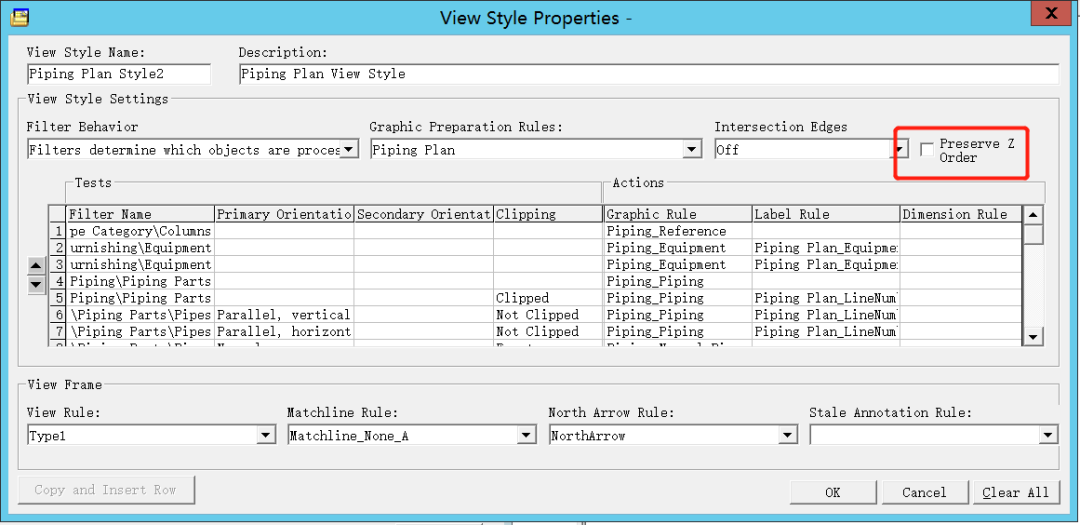

Preserve Z Order 根据对象的三维位置顺序来处理图形。该设置会根据图形规则从上到下顺序处理出图风格包中的图形。例如，管道会根据其位置的上下关系，利用“gaps”来显示出相应效果。当选用该选项时，会使得图纸看上去更加清爽明了。x x x x x x x x x x x x 在出平面图时，我们会有一些简化画法，比如小于300mm的管道使用单线表示；大于等于300mm的管道使用投影的双线表示。通过单线双线的处理，我们能够简化图面上的对象。但是，因为使用单线，我们对于管件管子的高度也有了一些额外的打断要求，利用单线的打断来反映管道的高度。 如封面的图片所示，Smart3D 软件在出图风格包设置时是支持相应处理的。设置时需要check相应的Preserve Z Order选项。通过该选项就可以对单线进行打断处理。在define view style时，相关位置如下图： x x x x x x x x x x
