Rule Checker附带自定义命令-Split Pipe By Volume

📅 2021-01-02 👤 pipingpig 📁 Smart3D , 命令与自定义 ✏️ 更新于 2026-08-20 👁 1 💬 0

在文章《Best Practice for WBS iso（译）》中，我们介绍了rule checker的相关功能，依照计算或者校验的功能对模型进行修改。利用rule checker，我们可以对模型进行一些二次的修改。比如，之前有个一个问题，在pipeline的名称中，包含其子项piperun的某些属性，这就发生了一个问题，未建模时又从何而来piperun的属性。这时基于rule checker我们就有了办法。

本文主要是介绍rule checker附带的两个自定义命令之一，Split Pipe By Volumel。

在安装完rule checker之后，我们会在安装文件夹中，看到如上两个自定义命令。SPBV.ocx，取自split pipe by volume首字母。

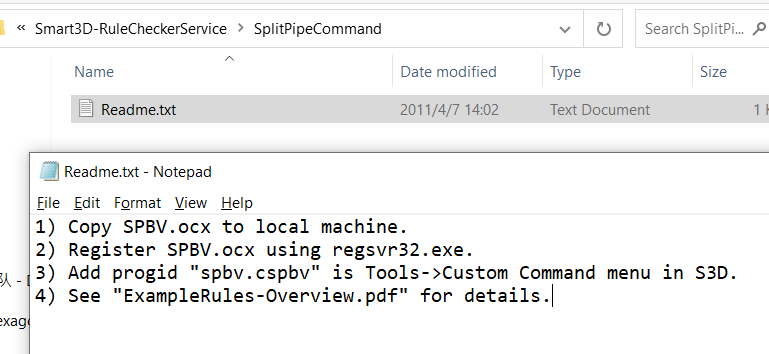

相关应用可以在安装文件夹中找到如下文件夹：

自定义命令Prog ID：spbv.cspbv；输入如下：

运行效果如下：

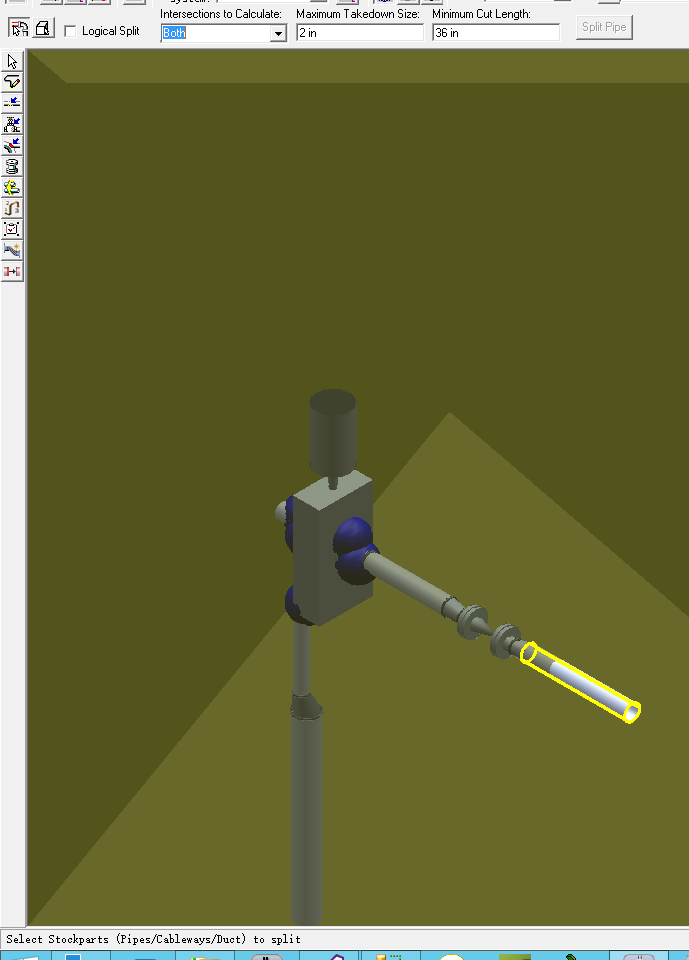

第一步，运行选中要打断的pipestock；

第二步：选中用于打断管道的相关volume；如下

设置相关参数，示例如下：

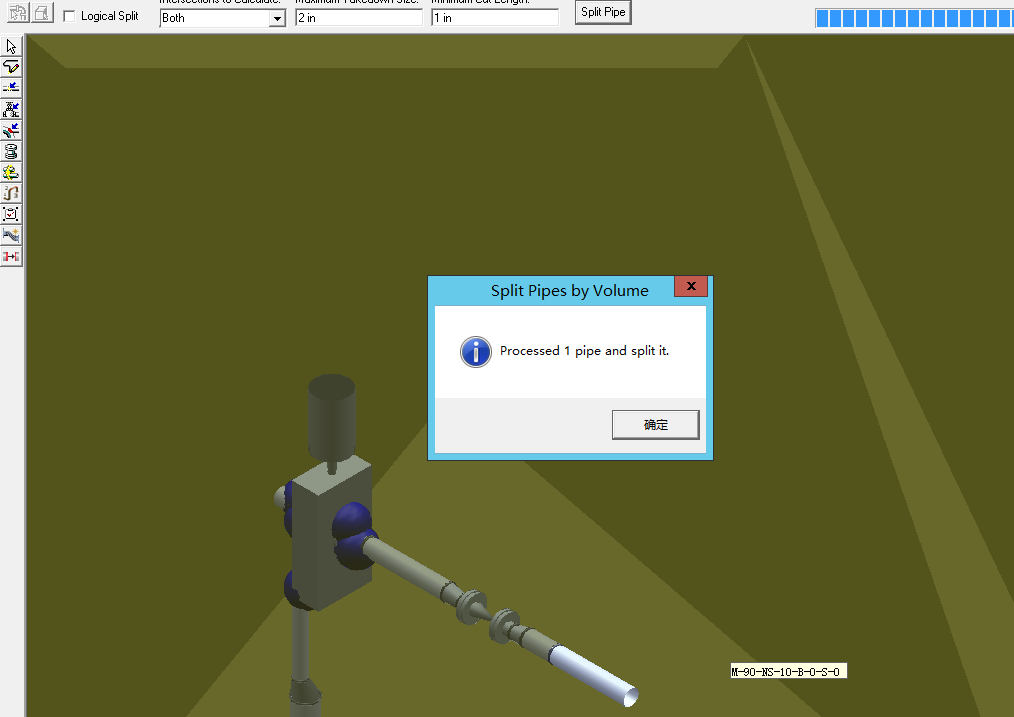

点击Split Pipe 命令，运行结果如下：

注：该命令所支持的volume type为Area，对于常用的drawing volume不能识别。

该命令首先适用于基于空间的WBS划分需求，或者基于区域施工的分包以及进度计划的划分。此外推荐用于在管廊等管道较长影响ISO图纸效果的情况。利用该命令完成管道的批量打断，从而避免图面上出现特别长的管道。
