Smart3D设备管口创建两点说明

水一篇。

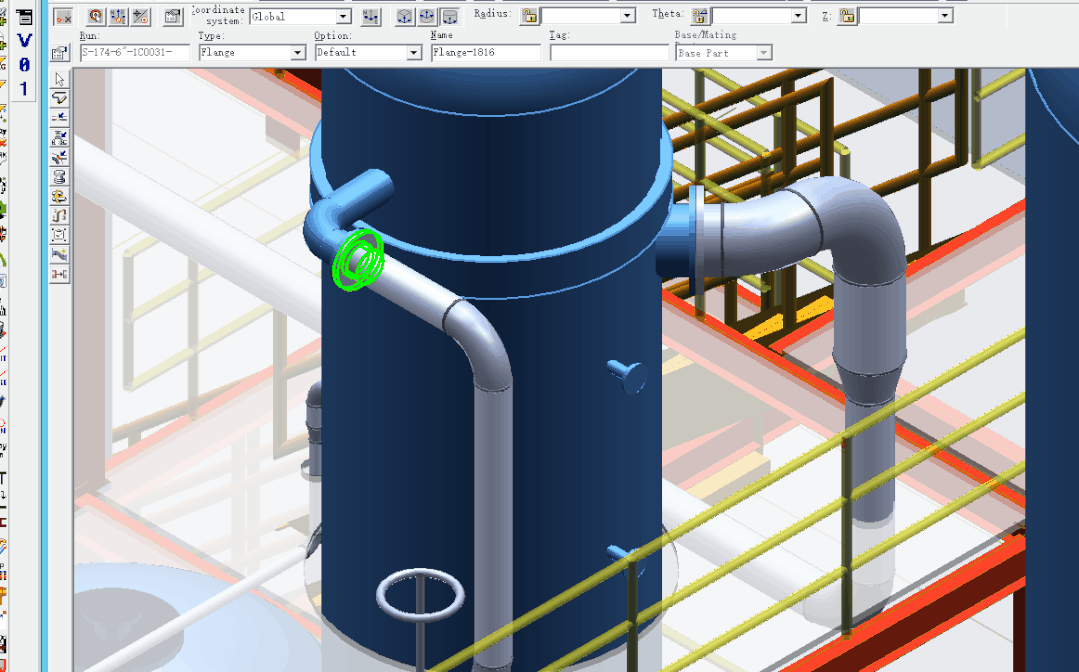

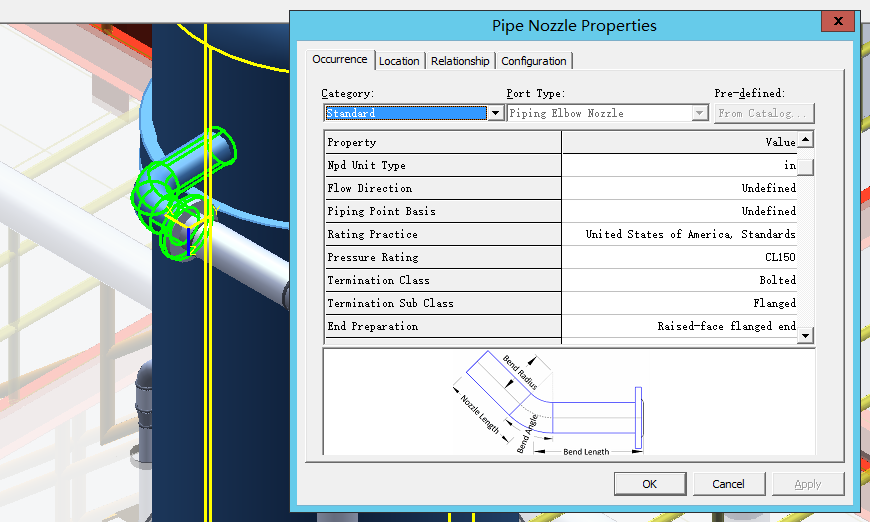

好多人在建设备管口时总会问端面形式怎么设置？

为什么设置完了，一按确定就又恢复原样了？

这么多属性，设置起来怎么这么麻烦？

下面强调一下管口建模的一些注意事项。

首先，我们一起理解一下管口生成的基础。对于管口外形，在设置时我们设置的是属性，其实在属性后面还有支持的几何尺寸数据。这些尺寸数据是生成管口的基础，因此我们在选择了“不存在”的几何属性时，软件就会报错。

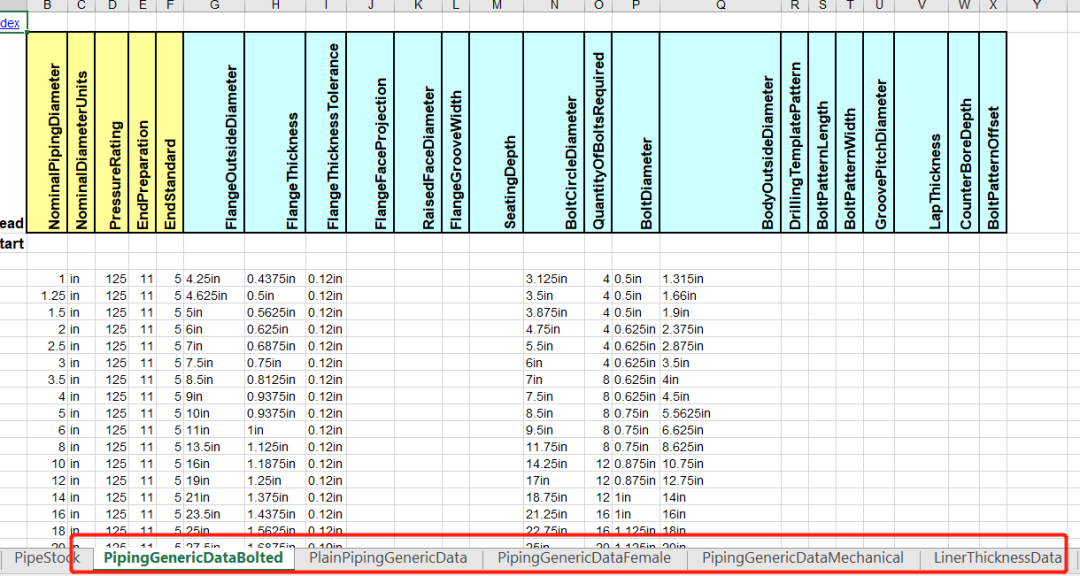

下面我们看一下这些数据存储在哪里：

对于管理员来讲，下图这些数据应该都不陌生，通常可能会认为这些数据是用于管件生成，其实这些数据也负责设备管口的几何尺寸数据。因此，作为管理员有责任将相关选项告诉操作人员。什么管口，选择哪些数据。

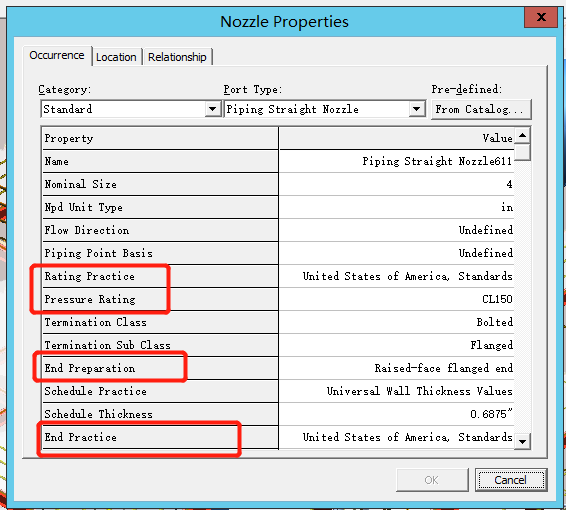

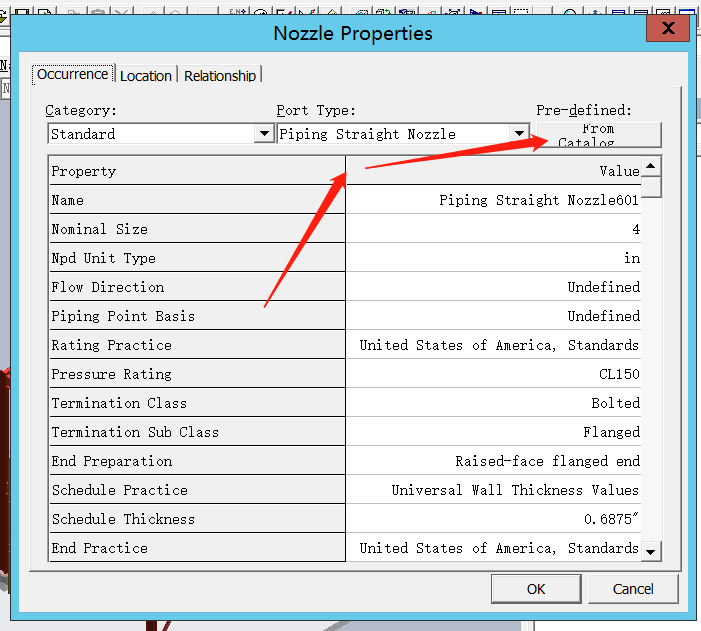

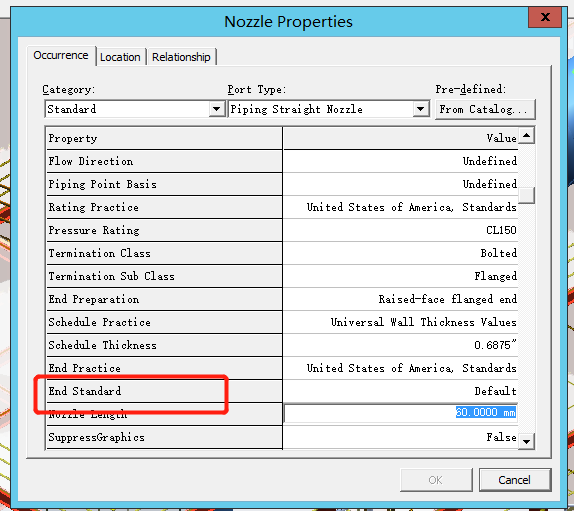

由报错的图，我们可以发现只有将通用的端面属性设置正确，才能生成想要的设备管口。通常来讲，我们需要设置的属性主要有End Preparation，End Standard，Pressure Rating，schedule thickness等。这些数据组合和上面的通用尺寸表对应上，就能完成管口的生成。

在这要强调一下，软件是为了工程服务，软件能够生产配对法兰的前提是实际工程中也可以连接上，有时候设备管口是300#的，但是管道等级是150#的。这种情况在工程中也是有问题的，不能要求软件必须连上。“现场处理”不是设计工程师应该说的。
