开工大吉！

在Smart3D中，软件提供了很多除美标之外的型材库。根据需求可以在项目应用时导入到数据库中。

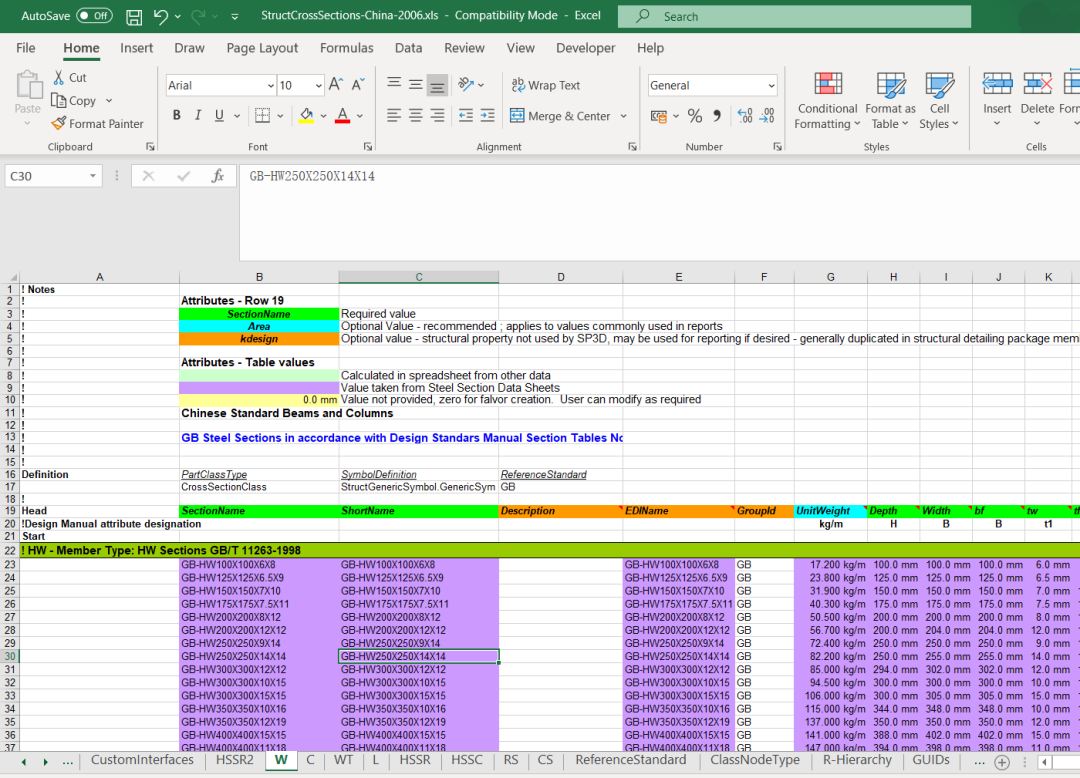

下表为GB标准的相关示例。当然，因为有一段时间未做更新了，表中的数据与最新的标准可能有些差异，需要在使用之前进行校核。并在修改之后存档以备后用。

x x x x x x x x x x x

本文主要介绍一种基于catalog界面添加新的型材截面数据的方法。相对于表格导入，这样来的相对更快一些。

如上为相关基本操作，首先使用该方法更多时候是为了应急操作。比如在导入cis/2的结构模型时，需要用到一些新的规格的型材。

x x x x x x x x x x x

如下为各种截面的简写，比如RS是矩形实心，CS的圆柱，W的H型钢。此外还有C的槽钢等等。
