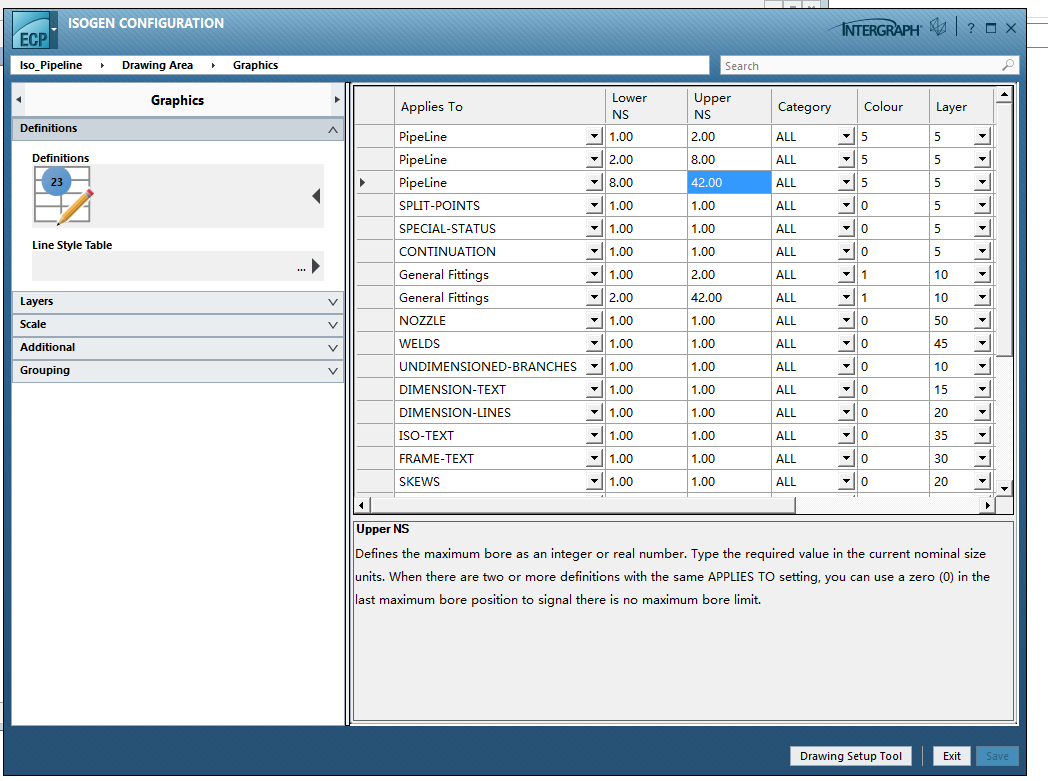

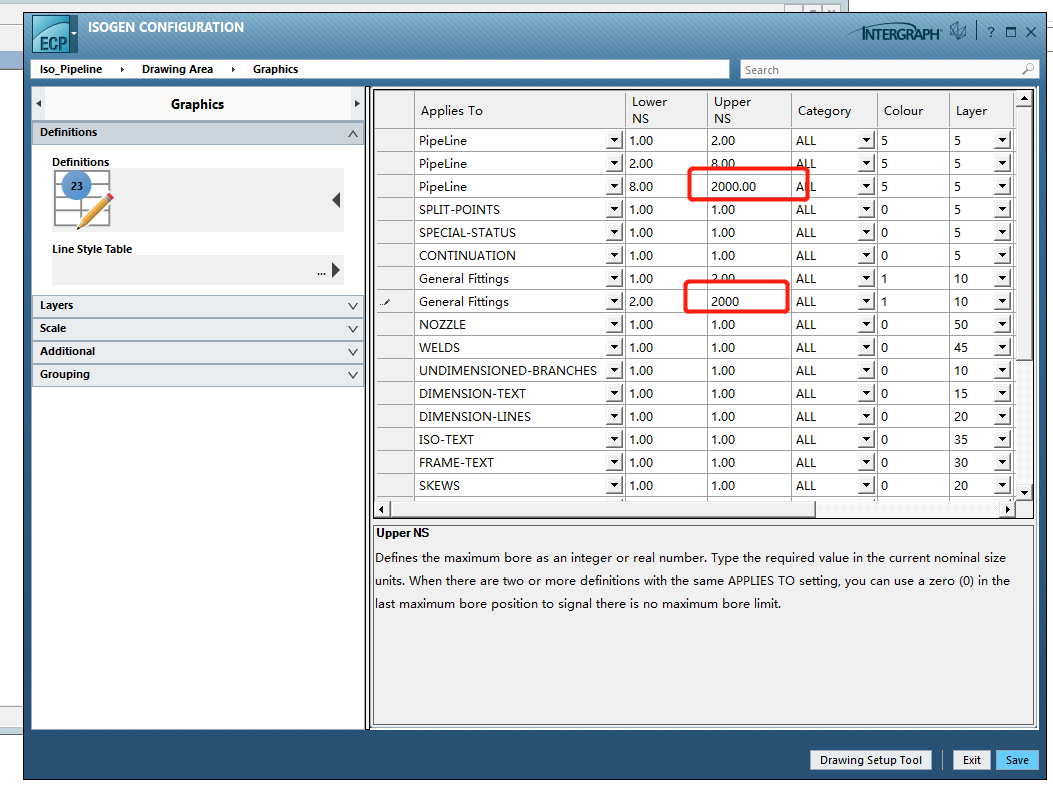

ISO图纸中线型颜色设置说明 📅 2021-03-02 👤 pipingpig 📁 Smart3D , 图纸相关 ✏️ 更新于 2026-08-20 👁 1 💬 0 联系小编 如上两图，对比可以看出线型颜色不同。本文主要介绍一下相关ISO option设置。 相关选项如上，drawing area–graphic–defination： 分列说明： Applies to： 适用对象类型，包括管子，管件，阀门，焊缝等等 Lower NS； Lower nominal size，最小尺寸； Upper NS； Upper Nominal size，尺寸上限； 注意该处设置的尺寸单位对于公制的管道就是mm，因此导致了默认的模板对于DN50以上的管线显示为normal的黑色效果。 做如下修改就可以保证管子的显示效果。 相关阅读： ISO option部分合集 几个有（常）用的ISO drawing option简介 Smart3D ISO图纸中symbol skey not found问题说明 跟“窟窿”相关的ISO标注选项 ISO图纸上颜色线宽设置 ISO图纸中字体宽度相关设置 ISO图纸坡度管标注设置 ISO设置固定文字的两种处理方案 ISO模板设置中的Label mapping功能 ISO模板设置中本地文件“引用” 表面特性管道元件的ISO Symbol定义 Smart 3D ISO图风格包创建工作流推荐 ISO图纸中接图信息的调整说明 ISO 图纸界区连接信息处理两种方案 原文链接：查看原文 文章来源：数字化工程设计 👍 点赞 0 🔗 分享 0 复制链接 发送给朋友 分享到朋友圈 新浪微博 QQ空间
