SQL查询S3D模型中支管件是否执行branch rule

📅 2021-06-09 👤 pipingpig 📁 Smart3D , 管道建模 ✏️ 更新于 2026-08-20 👁 2 💬 0

x x x x x x x x x x x x

判断支管件是否为执行的branch table

select * from JRtePipePathFeat_CL sd

join XPathGeneratedParts sf on sf.OidOrigin = sd.oid

join JRteCompOccur js on js.Oid= sf.OidDestination

join XmadeFrom mf on mf.OidOrigin = js.oid

join JDPipeComponent_CL pc on pc.oid=mf.OidDestination

where sd.DefaultShortCode = 0 and pc.CommodityClass = 20

x x x x x x x x x x x x

在feature属性中，default short code的值输出为元件是否为默认short code，对于支管件，这个default short code就是branch table中指定的。因此，可以利用该属性进行判断。DefaultShortCode = 0

x x x x x x x x x x x x

在管件的part表中，我们输入了元件的相关类型。piping commodity type，该属性值是有从属关系的属性。在其分组中，有“branch fitting”相关定义。因此，可以辅助我们过滤出相关支管件。CommodityClass = 20即为我们所要的branch fittings。

x x x x x x x x x x x x

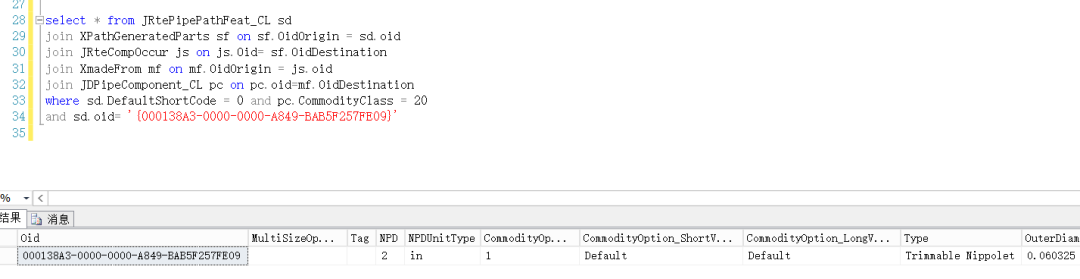

以上图模型为例，将支管默认的weldolet换为trimmable nippolet。查找到相关oid后，进行验证。结果如下：
