Smart3D通用ISO template设置模板

对于新的项目，我们通常基于ISO_Pipeline这个ISO图纸模板来进行新建，修正以满足项目的需求。

本文基于相关修改，为大家提供一个模板。基于此模板省掉一些常用的选项修改。

x x x x x x x x x x x x

首先，图纸尺寸

x x x x x x x x x x x x

DN？

x x x x x x x x x x x x

unit：mm

x x x x x x x x x x x x

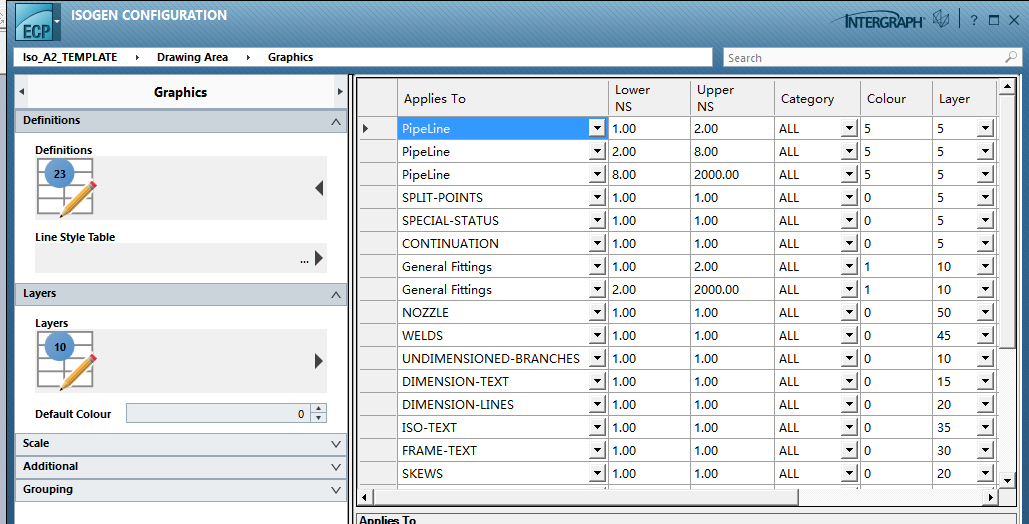

颜色设置：

线型

x x x x x x x x x x x x

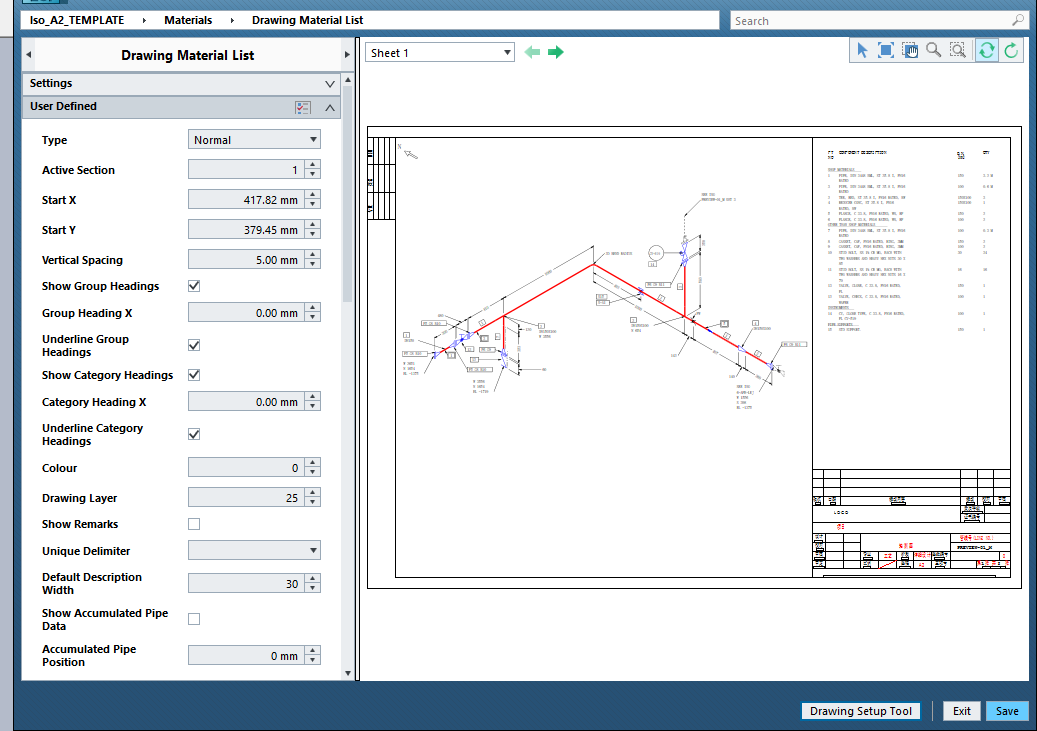

材料表为自定义：

材料表：

x x x x x x x x x x x x

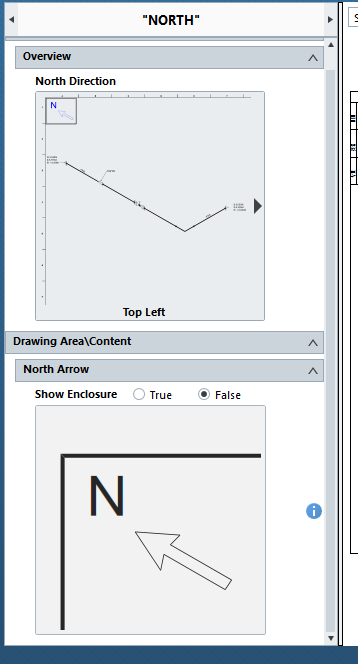

北向标：

x x x x x x x x x x x x

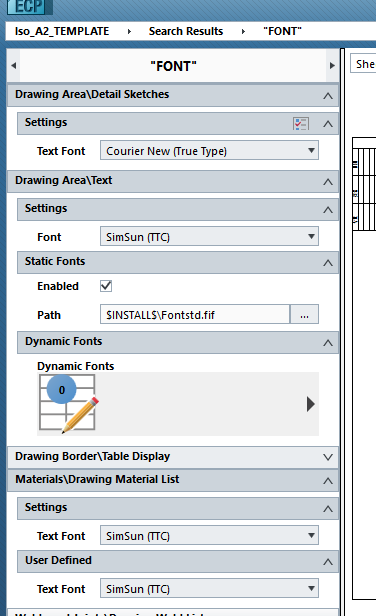

中文字体：

simsun

x x x x x x x x x x x x

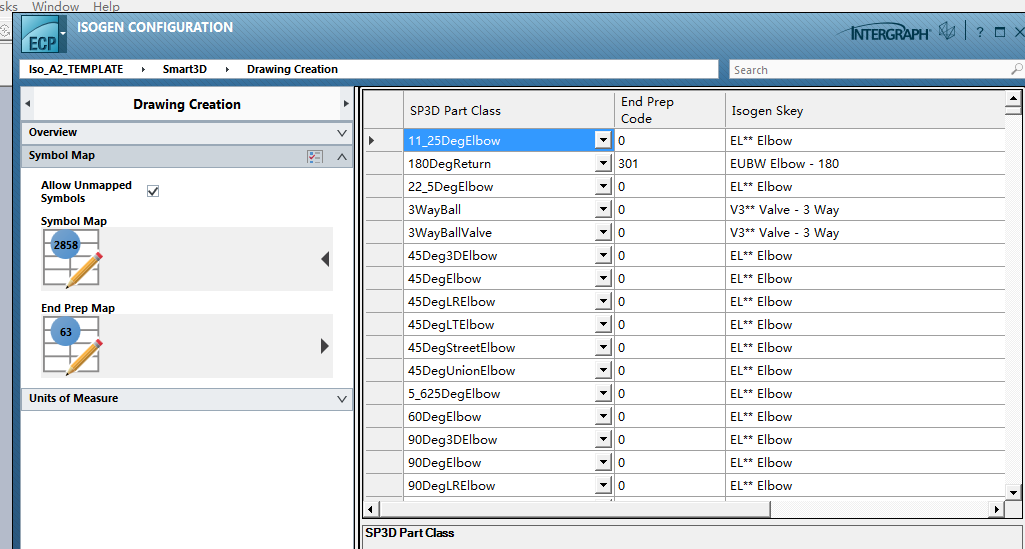

skey mapping：

x x x x x x x x x x x x

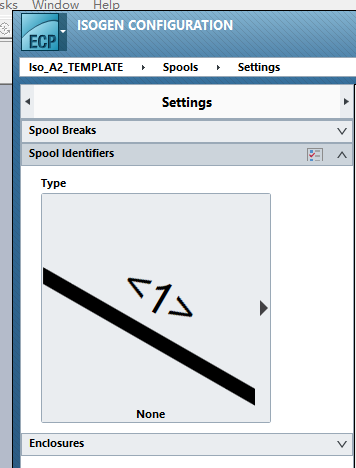

去掉“no spool found”

x x x x x x x x x x x x

附件使用方法：

x x x x x x x x x x x x

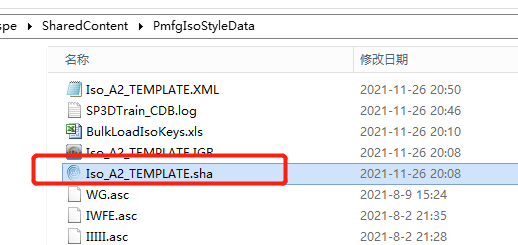

首先，将附件文件拷贝至项目的ISO共享文件夹中：

其次，使用bulkload工具，AMD模式导入至目标catalog；

x x x x x x x x x x x x

然后，进入3D创建相关drawing query，并保存package；

x x x x x x x x x x x x

此外，需要调整图签效果，修改以下文件，

x x x x x x x x x x x x

将文件放置在这个路径中：

x x x x x x x x x x x x

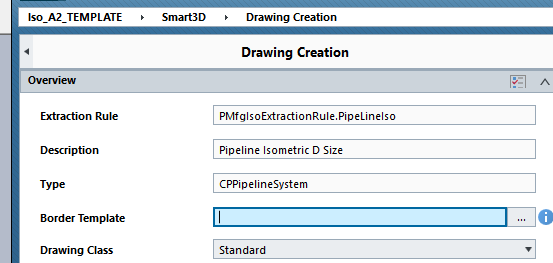

在如下ISO option选项中引用上图修改后的border：

x x x x x x x x x x x x

附件见链接：

链接：https://pan.baidu.com/s/11bK9Xr4phIbDsnssIqfPNQ

提取码：0411
