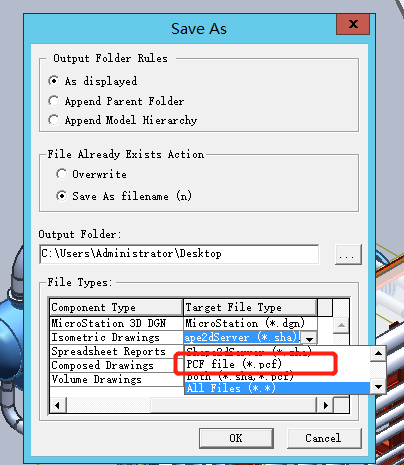

Piping Component File简称pcf文件，是Smart3D输出ISO图纸时的重要组成部分，同时作为Smart3D重要的成果文件，还可以在应力分析的Caesar II以及加工设计的Spoolgen等软件中起到数据交互的重要作用。
本文主要对pcf文件的生成做一些简单的介绍，另外从Smart3D应用角度与另外的一种重要格式idf文件做一些简单的比较。

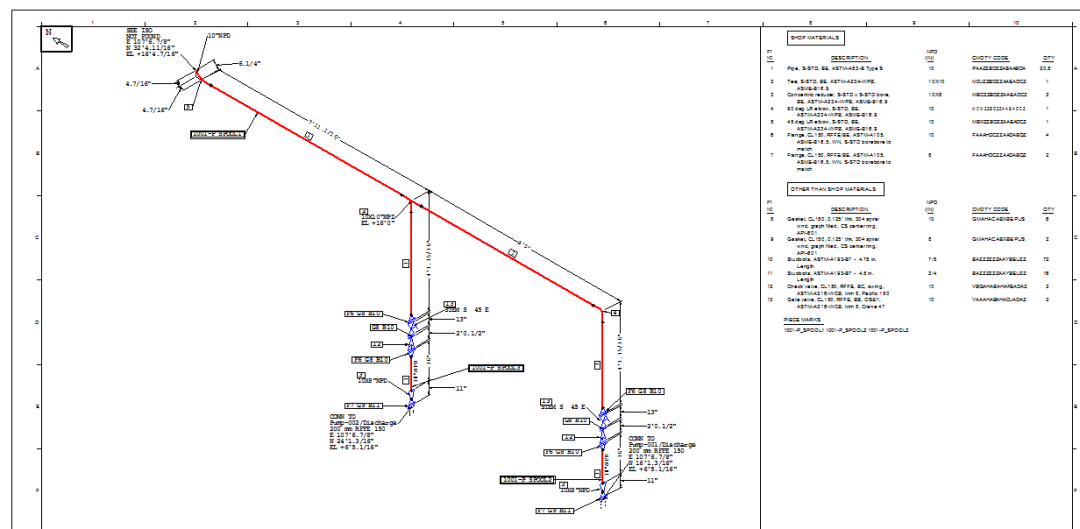

首先，这两种文件都包含了生成ISO图纸所必须的相关信息。Isogen引擎基于pcf或者idf文件生成相应的图纸。
通常来讲，idf文件都是由PDMS等软件生成的，Smart3D软件生成的文件以pcf文件为主。其实，经过开关设置之后，Smart3D也是可以生成idf文件的。

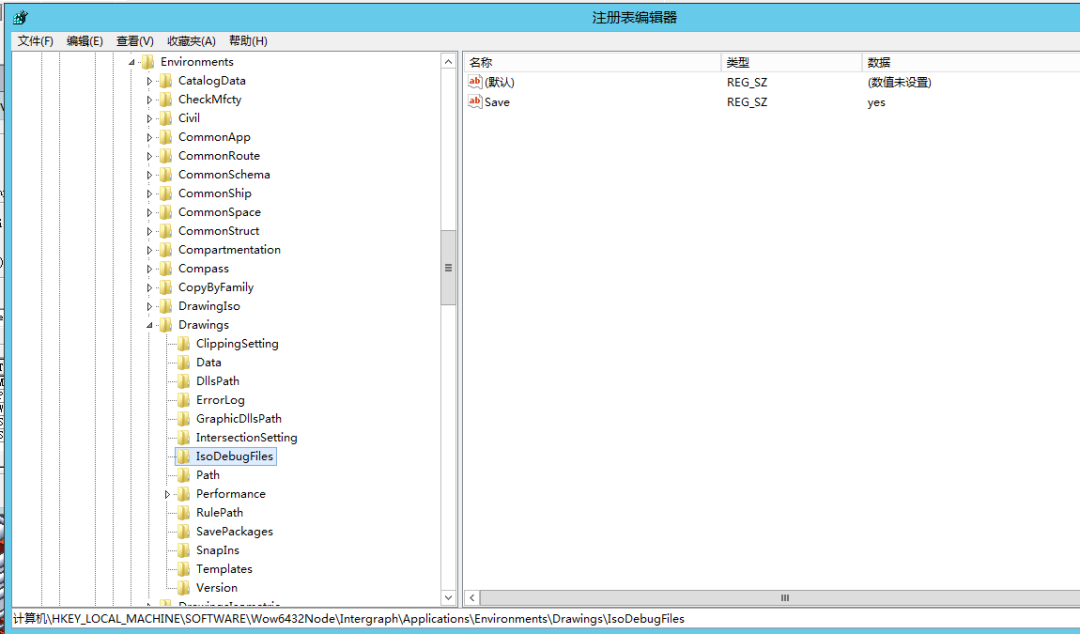

设置idf文件输出选项，打开isodebug开关：
如何在Smart3D生成管道idf文件
此外，也有相关工具能够完成idf和pcf文件的互转。

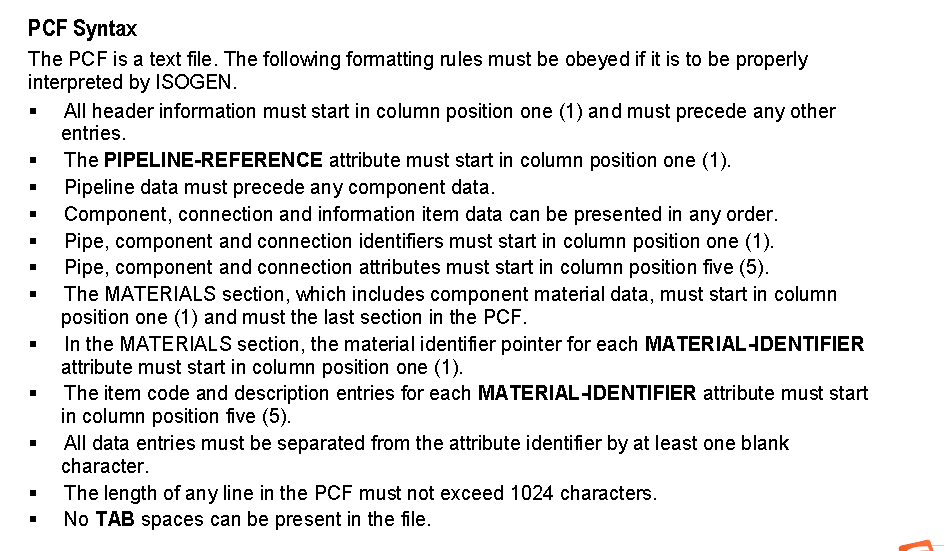

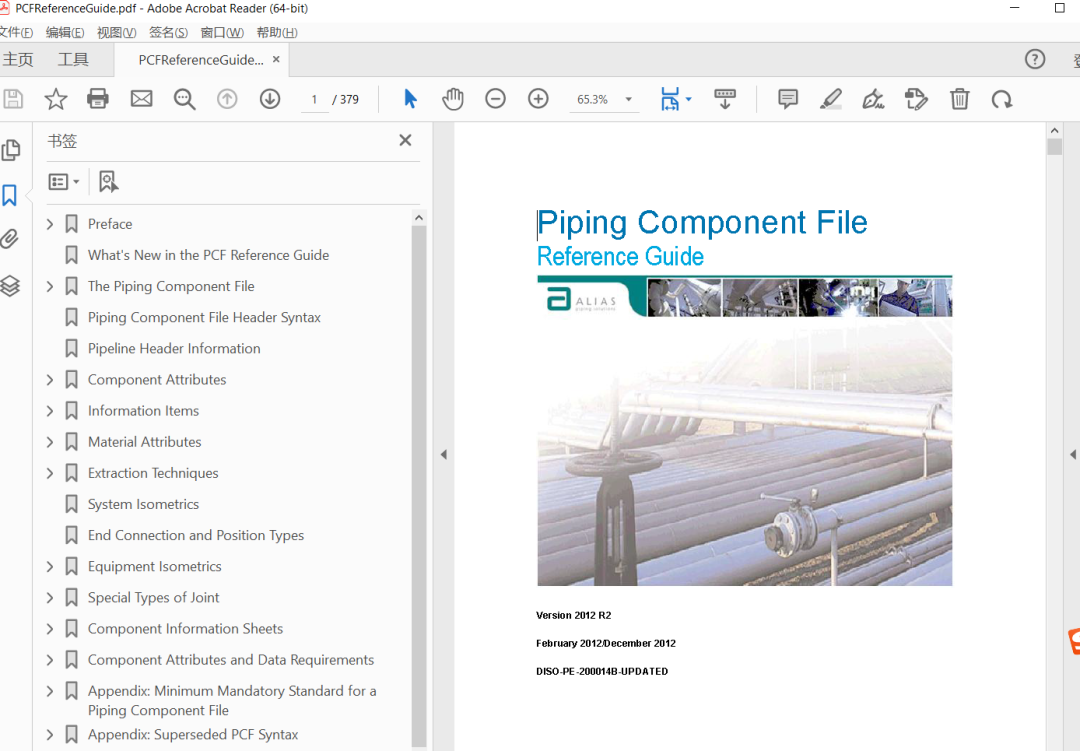

其次，在文件内容上来对比，pcf文件的可阅读行要明显好于idf文件。并且在官方文档中还对pcf文件做了详细的解析。
