Smart3D中焊缝相关说明

x x x x x x x x x x x x

本文主要介绍一下关于管道参考数据库中焊缝的相关设置。

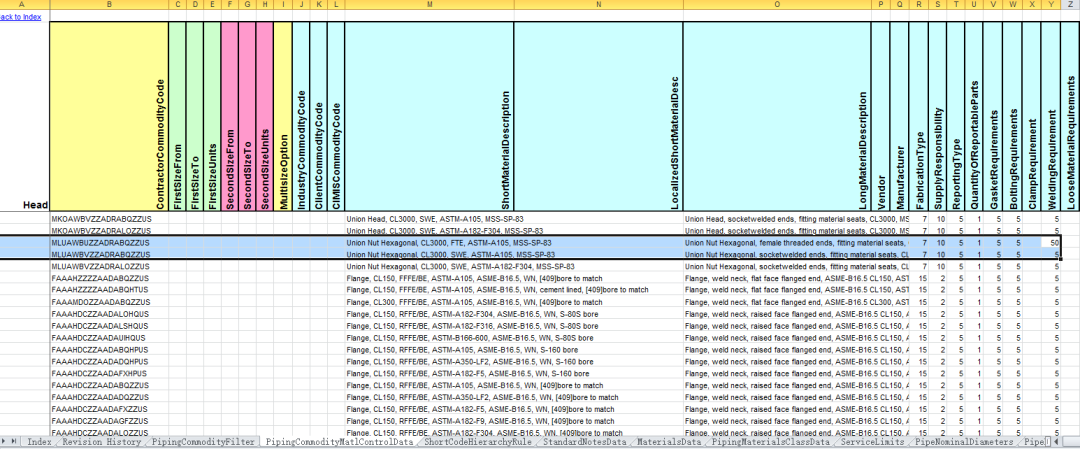

首先，焊缝的开关是在piping commodity material control data数据表中控制的。PCMCD表中，weldingRequirement设置为5，则是需要焊缝。

x x x x x x x x x x x x

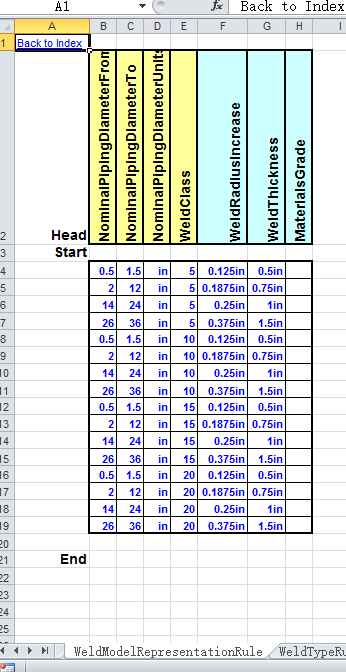

其次，在模型中焊缝外形的效果是在表weld model representation中控制的，软件默认设置如下：焊缝外形尺寸如上表，通过参数可以控制焊缝的外形。

x x x x x x x x x x x x

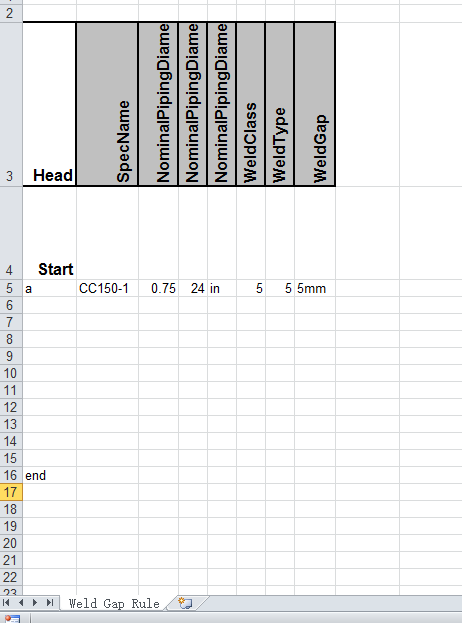

再次，通常情况下，数据库中默认焊缝间距设置都是0，即相连的两个端口直接贴合。对于工厂级项目的安装精度而言，这个焊缝间距通常无需关注。但是如果撬装设备的话，焊缝累积就可能影响精度。因此，等级中需要进行weld gap rule的设置。
