Iso图纸仪表位号选项

近期好多人问ISO图纸中仪表位号显示相关的问题。整理一下，大家分享一下。

X X X X X X X X X X X X X X X X

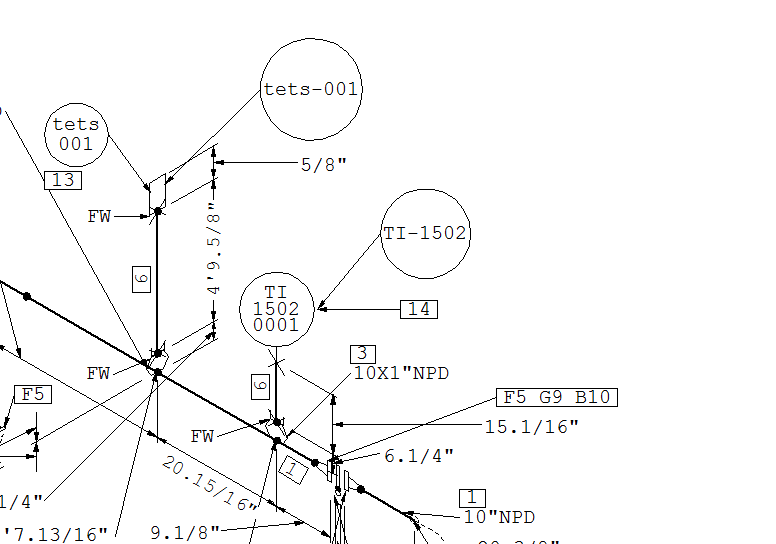

如上图，可以看到两个仪表件的位号标注。一个是软件自带的，一个是后期指定的。有重复，下面我们看一下如何处理。

两种方案：

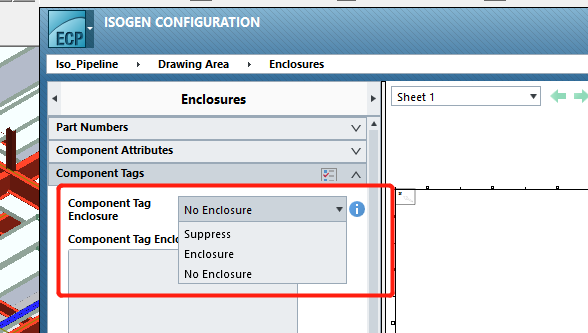

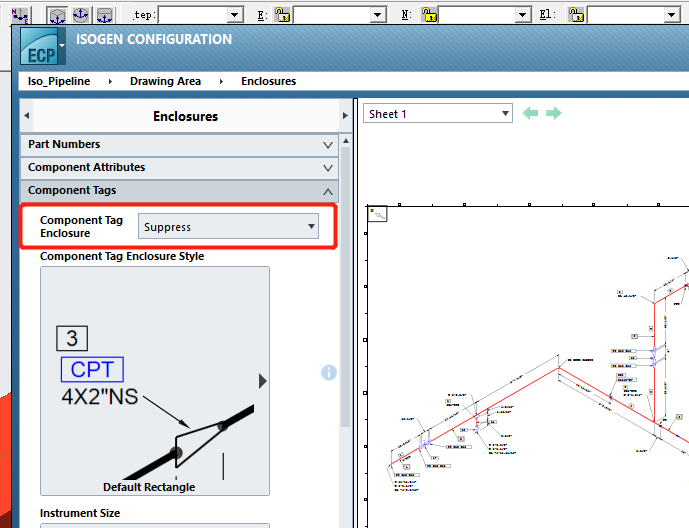

将自带的tag关闭，选项如下，设置为supress：

X X X X X X X X X X X X X X X X

X X X X X X X X X X X X X X X X

X X X X X X X X X X X X X X X X

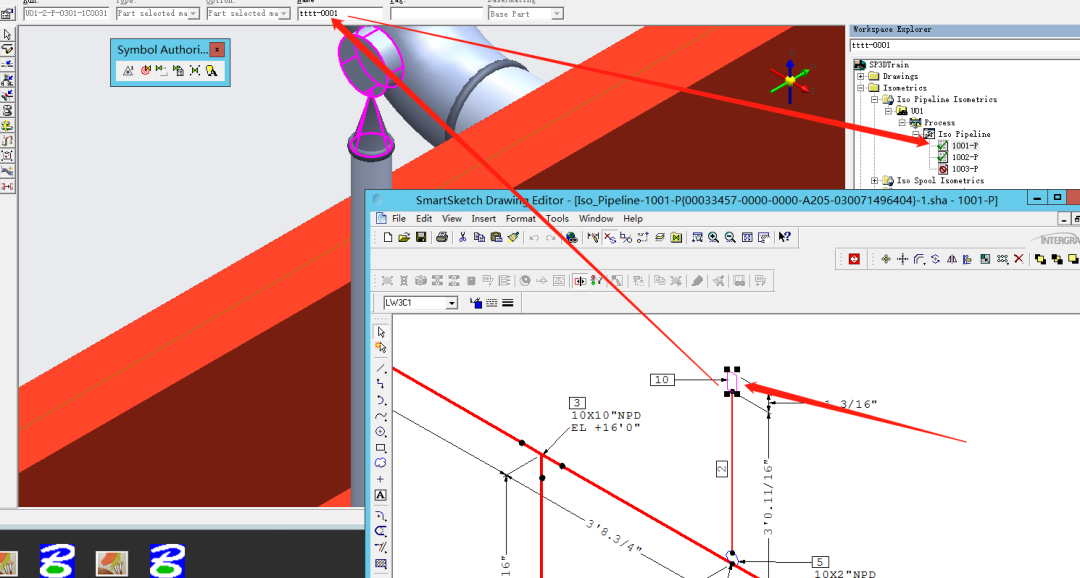

设置完如上两个选项后，图纸更新效果如下：

X X X X X X X X X X X X X X X X

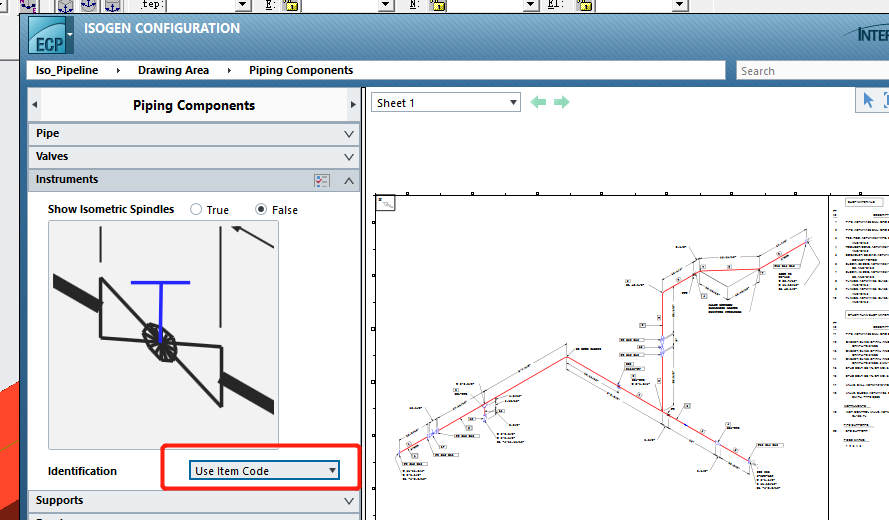

通过，关闭component tag选项，设置仪表的identification选项来关闭默认位号标注选项。

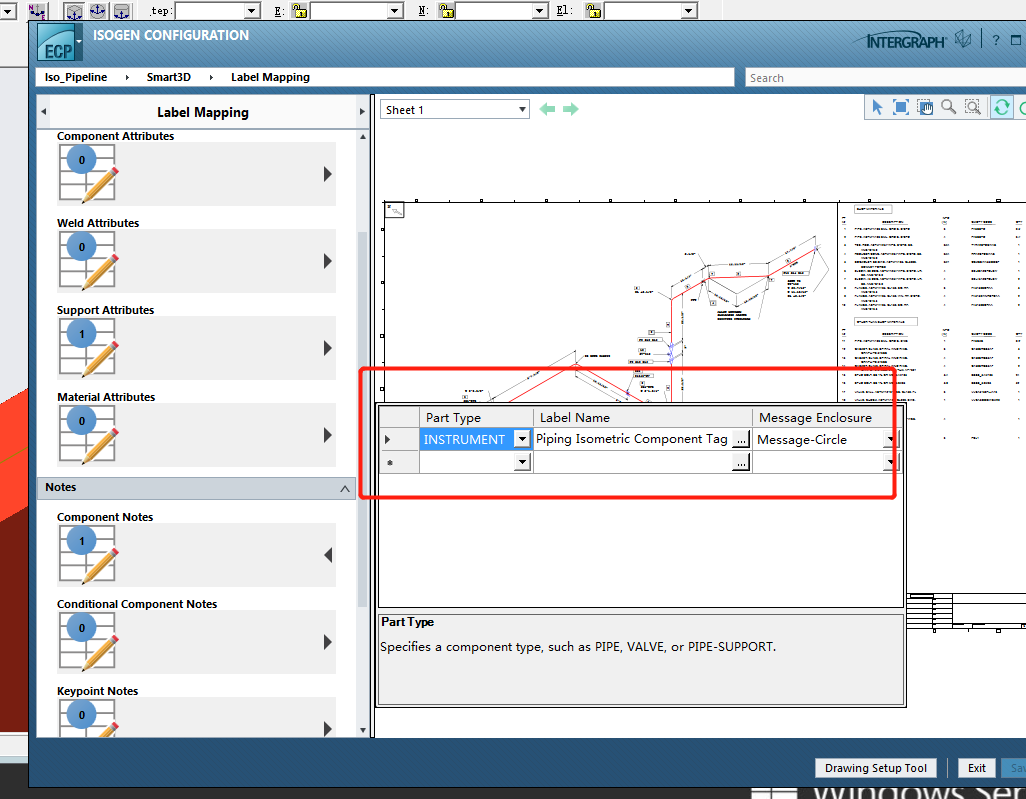

第二种解决办法，关闭自定义的标注的label选项。即在label mapping中，取消相关设置。选项如下：

X X X X X X X X X X X X X X X X

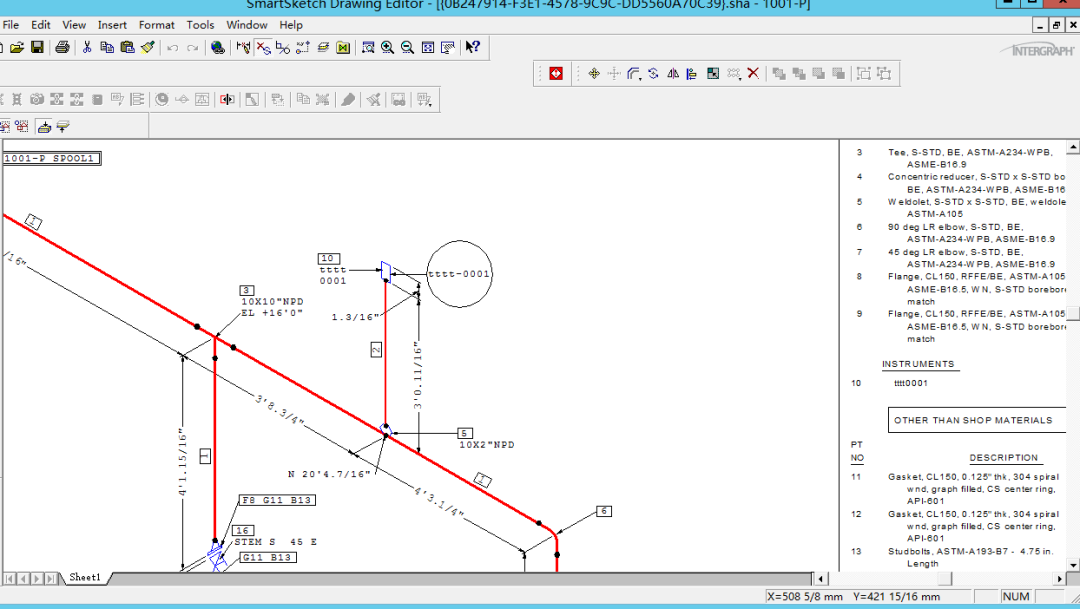

当如上设置时，ISO图显示效果如下：

X X X X X X X X X X X X X X X X

通过如上的几个选项结合，可以控制仪表件的相关图面效果。自定义的label可以将图面的tag替换为想要的一些信息，比如仪表的短描述等等。
