Smart 3D坡度管建模操作说明

x x x x x x x x x x

本文对坡度管道建模做一下简要说明。

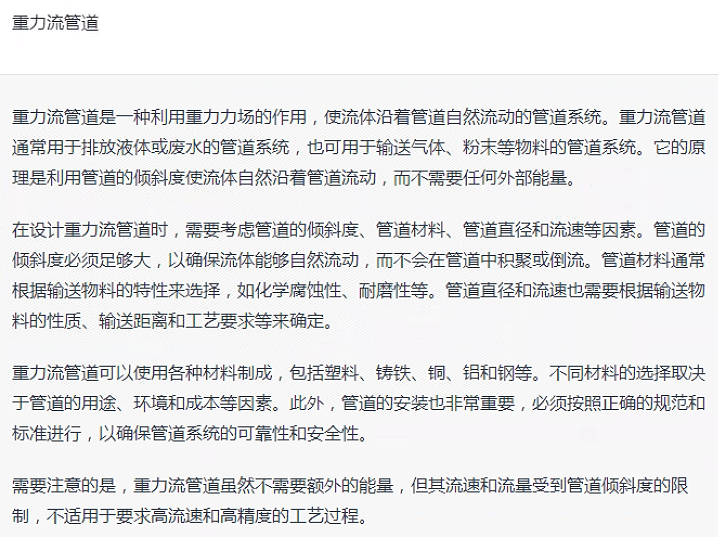

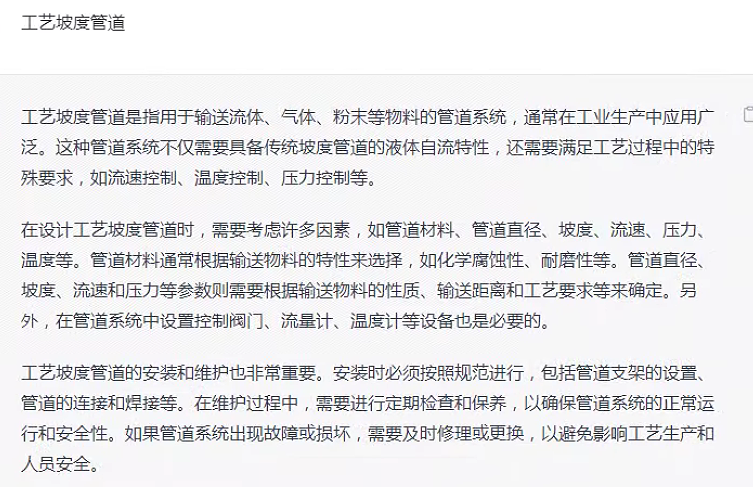

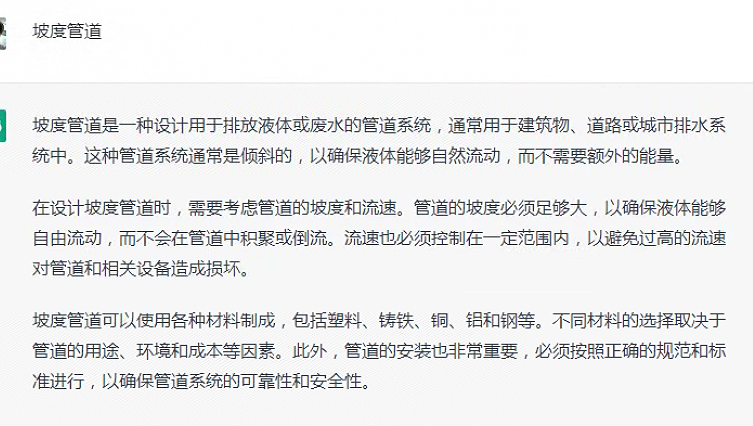

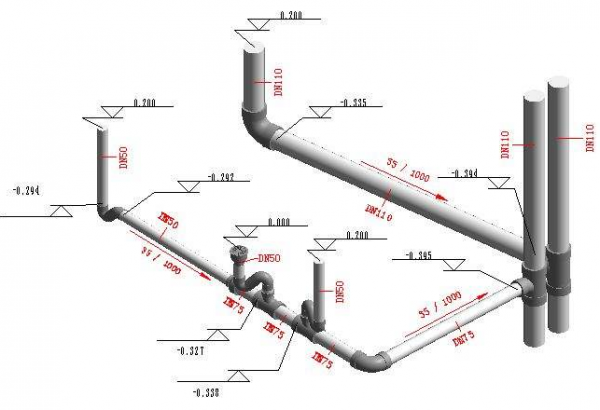

坡度管道相关说明，如下，摘自ChatGPT：

x x x x x x x x x

x x x x x x x x x x

x x x x x x x x x

如上所述，很多时候，需要坡度管进行建模。首先，坡度管道建模操作时，其实主要有两处注意事项：

1.  slope 方向及坡度值
2. 竖直管道建模切换。

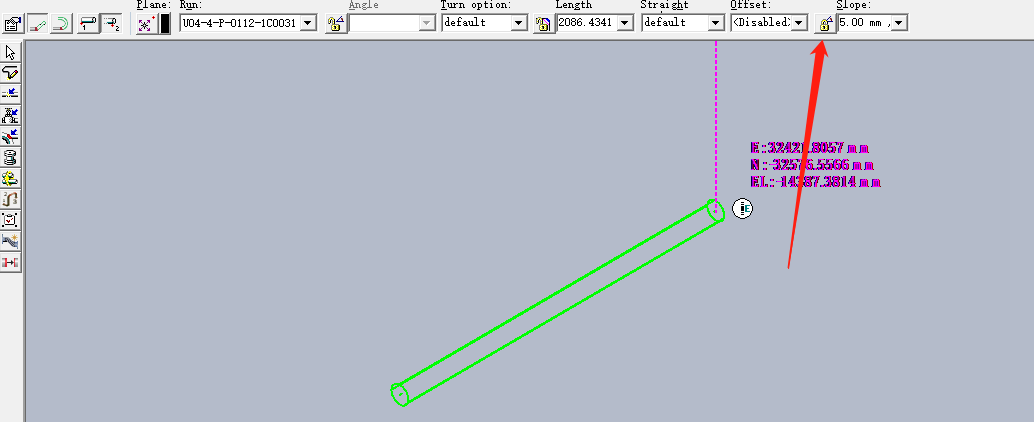

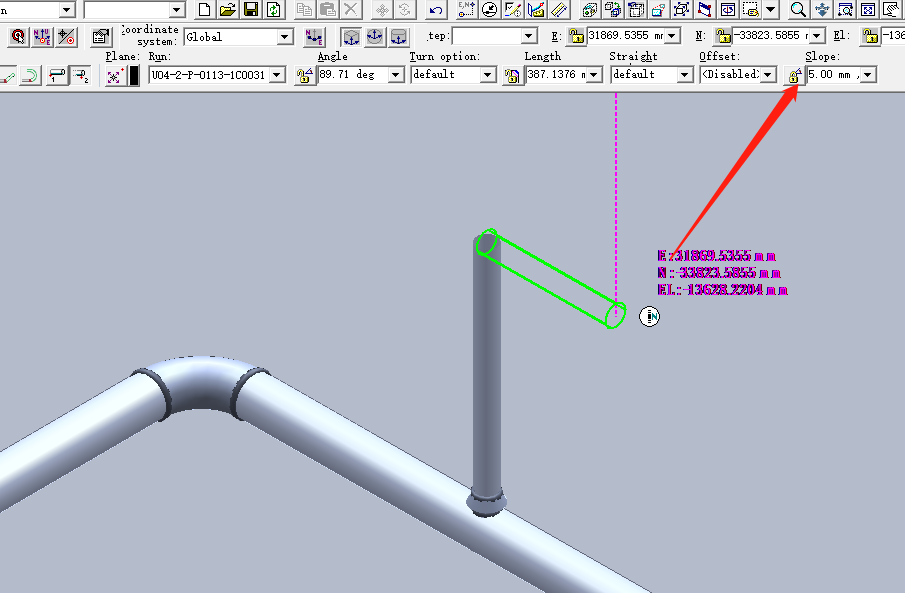

在进行管道布置时，设置slope如下：

如图，输入“5”，则会自动转换为5mm/1m,即千分之五的坡度。

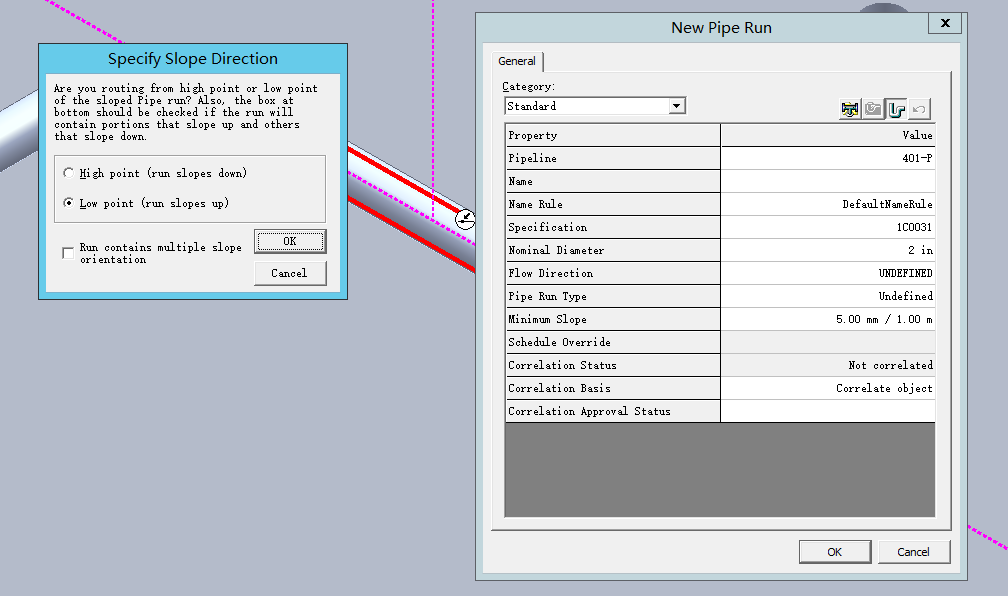

输入后，需要设置起点为坡度的高点还是低点：

根据实际情况设置即可。

如为多种流向，可以如下勾选：

x x x x x x x

x x x x x x x x

x x x x x x x x x

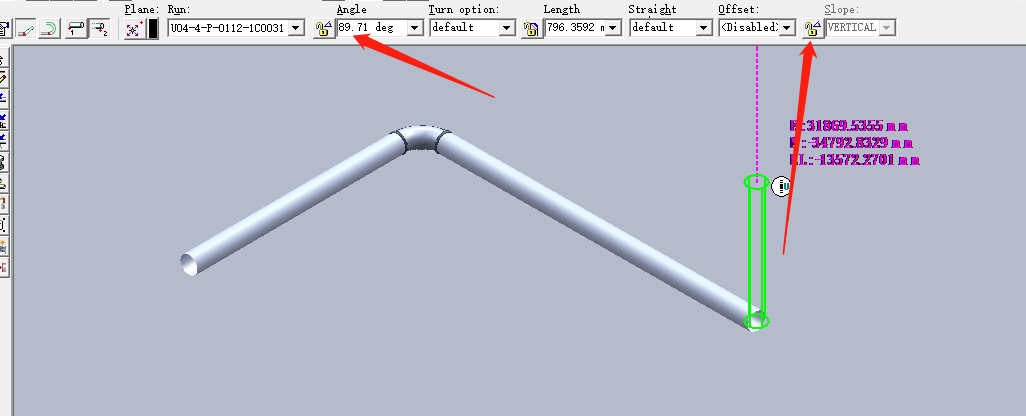

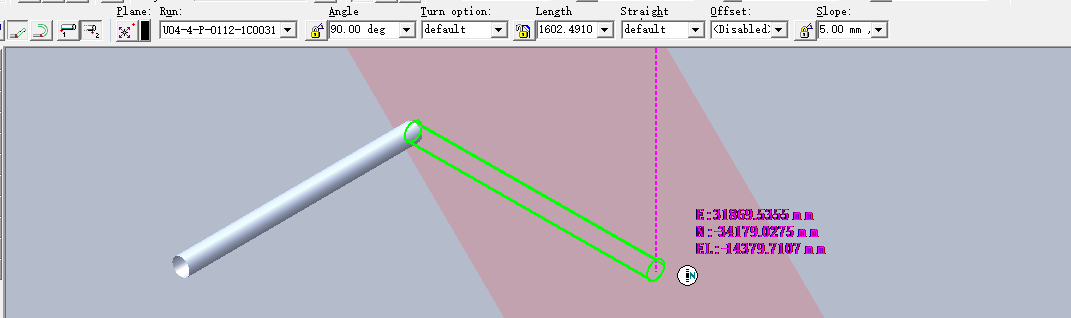

如上图，建模时，出现”E”,”N”等标识时，管道走向即为在高度上有坡度，方向为正方向。当如下设置，将“Angle”锁打开，“Slope”锁也打开之后，软件会提示”U”标识，同时Slope值也会变成“VERTICAL”。

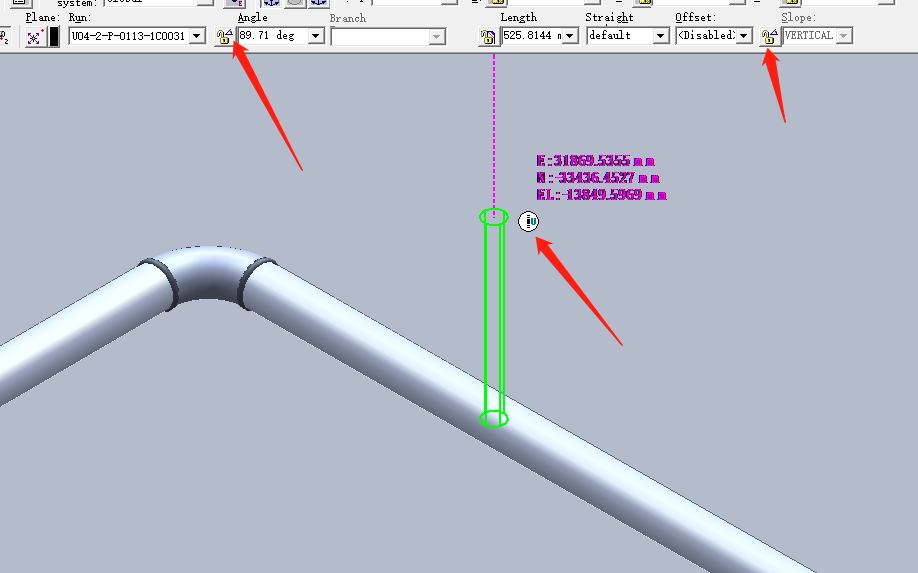

支管建模如下：

x x x x x x x x

注意，由竖直管道转换为水平时，需要将“Slope”锁重新锁住。

注意，坡度管支管件设置需要在等级表中“PipeBranch”设置“合适角度”。

ISO 图纸中需要设置option：《ISO图纸坡度管标注设置》。

此外，坡度值在注册表中有所限制。当小于某些值时，软件会自动清零。这个值，可以通过文章《坡度管建模校验控制功能》中说明进行设置。
