Smart3D 参考模型相关操作说明

之前文章，《Smart3D插入Sat文件的基本操作》，以及《Smart3D插入Vue文件的基础操作》中，我们介绍了使用这两种格式的操作方案。图形文件作为设备形体加到Smart3D的设备中。基于这个外形添加设备管口。然后进行管道设计等工作。不过，之前也提到这个方案中，文件大小有限制，对于外形复杂的设备，或者不仅有设备还有管道等附件的撬装设备支持有问题。另外后者在细节表达上，也不能区分出撬装设备的结构管道等部分。

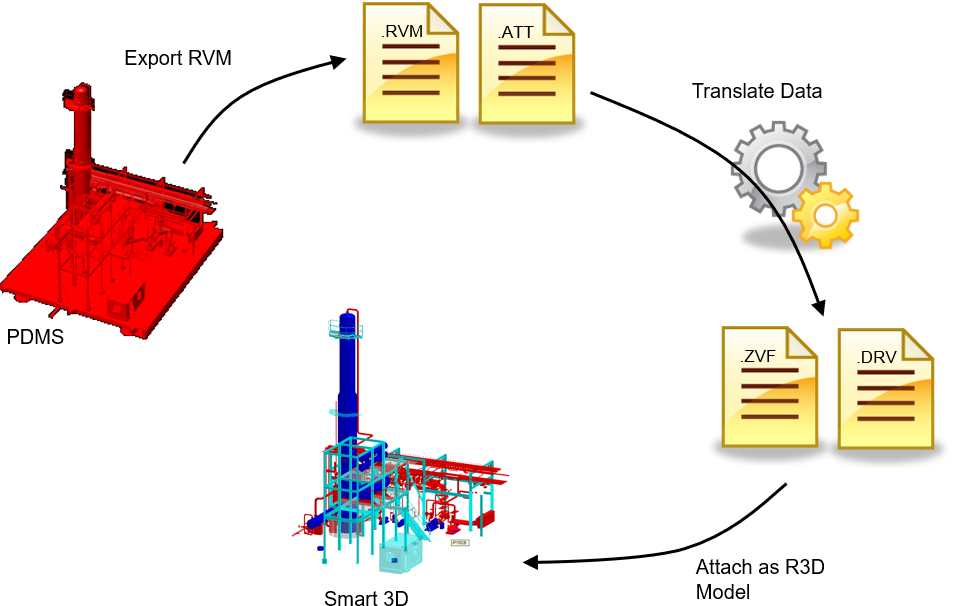

基于这个限制，本文介绍另外一种操作方案—-Reference 3D model，参考外部3D模型。参考模型的操作工作流主要有以下部分：

这里强调一下SPIOP支持很多的模型格式，具体参见文章《SPIOP inputs and outputs》。从该文章中，可以发现，从机械设计类的SolidWorks、CATIA、UG、SolidEdge到流程行业的PDS、PDMS、Cadworx以及Smart3D本身都是支持的。软件都可以将其转换为Smart3D支持的zvf文件。

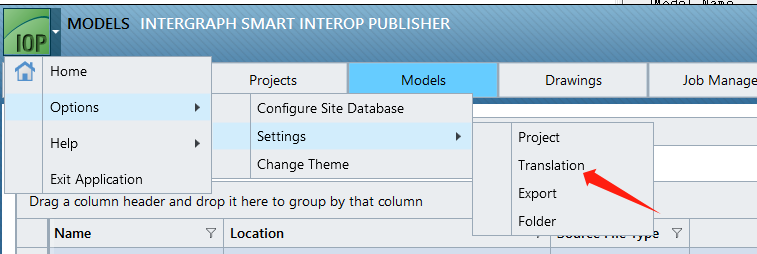

这里强调一下关于SPIOP转换的单位设置：

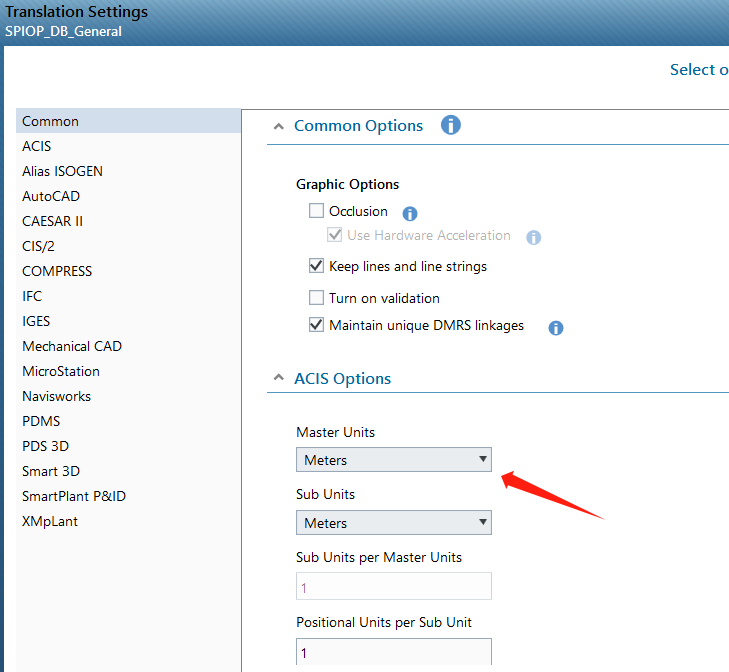

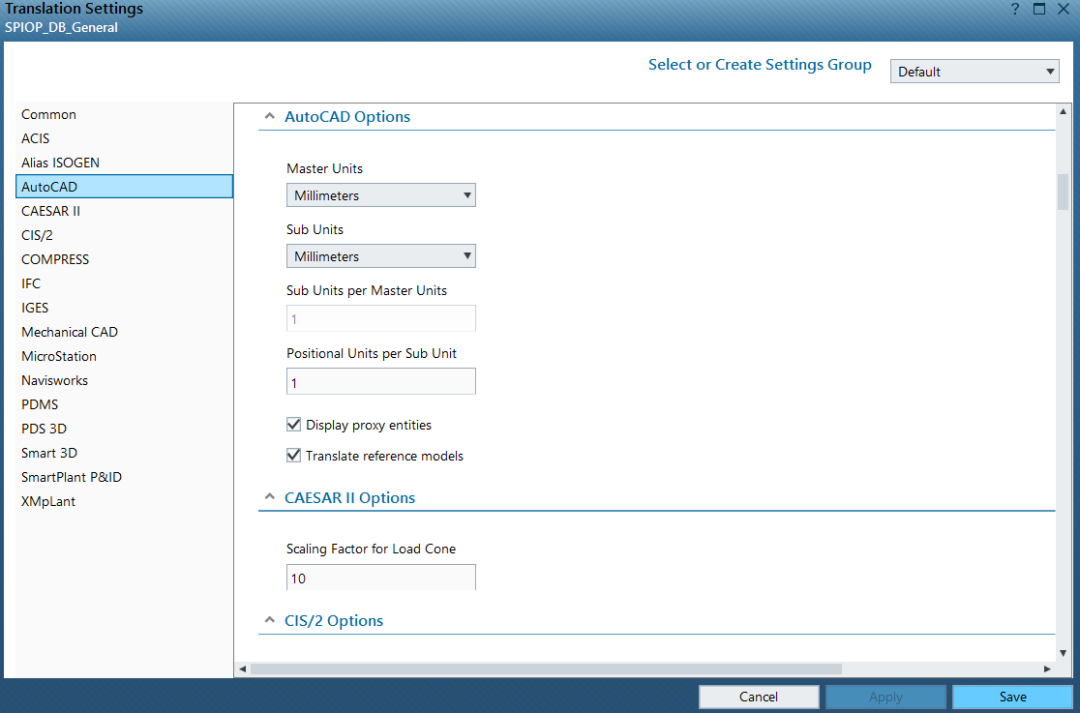

由上图可以看得出，软件中的单位将直接影响模型转换后的大小比例。

下面介绍一下，Reference 3D model的一些基本操作：

New Reference 3D model：

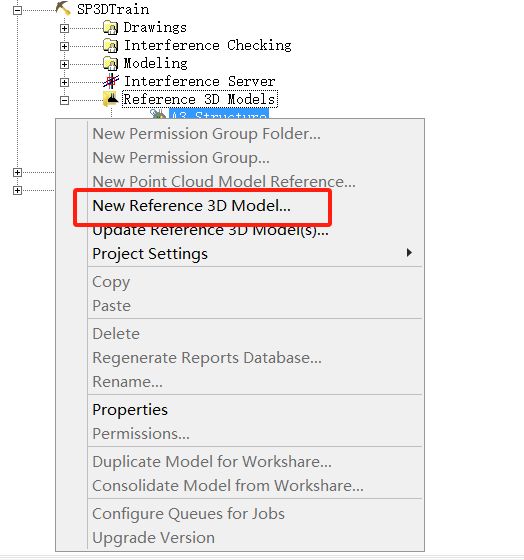

在Project Management中右键项目，选择New Reference 3D model命令：

设置相应参数，注意这里面file path设置的是zvf所在的共享文件夹路径。相关的坐标位置需要通过坐标变换参数来完成设置，这个过程可能需要有两次设置来完成。此外还可以进行旋转变换。

下面，介绍一下删除操作：如下图，在参考过的模型处右键，可以选择“delete”按钮，进行参考模型的删除。

此外，强调一下基于Smart3D 2018版开始，软件的Generate SIO功能将模型的参考操作深化优化，独有的模型转换技术可以支持Smart3D、PDS、PDMS模型的SIO模型转化。将参考的“一块”整体模型，打散成了“独立”的SIO对象。更好地为我们的数字化设计服务。详见文件《Smart3D Generate SIO（AsBuilt）功能简介》。
