Smart3D设置ISO图纸中显示焊点信息

本文介绍一下如何在ISO图纸中添加weld相关信息。

x x x x x x x x x x

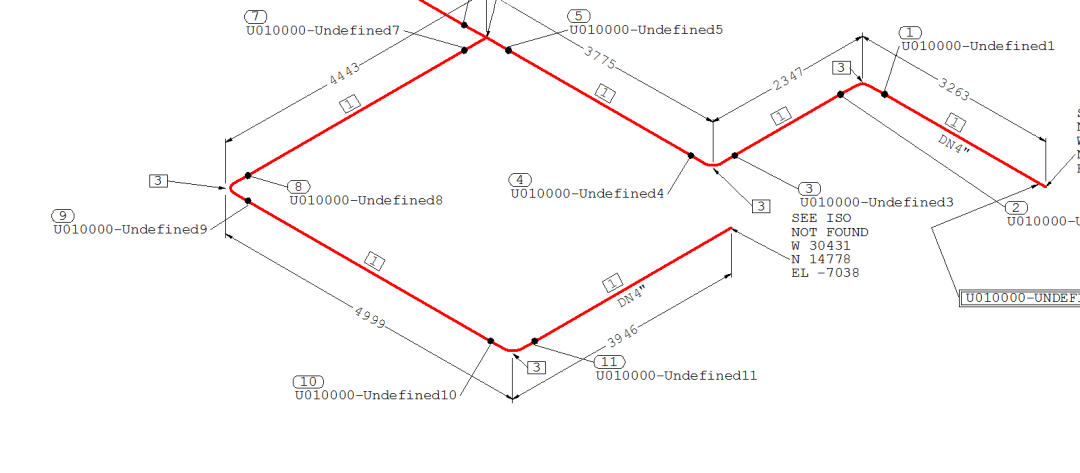

如上图所示，在焊点处可以输出对应焊点相关属性。这就用到了label mapping的相关功能。

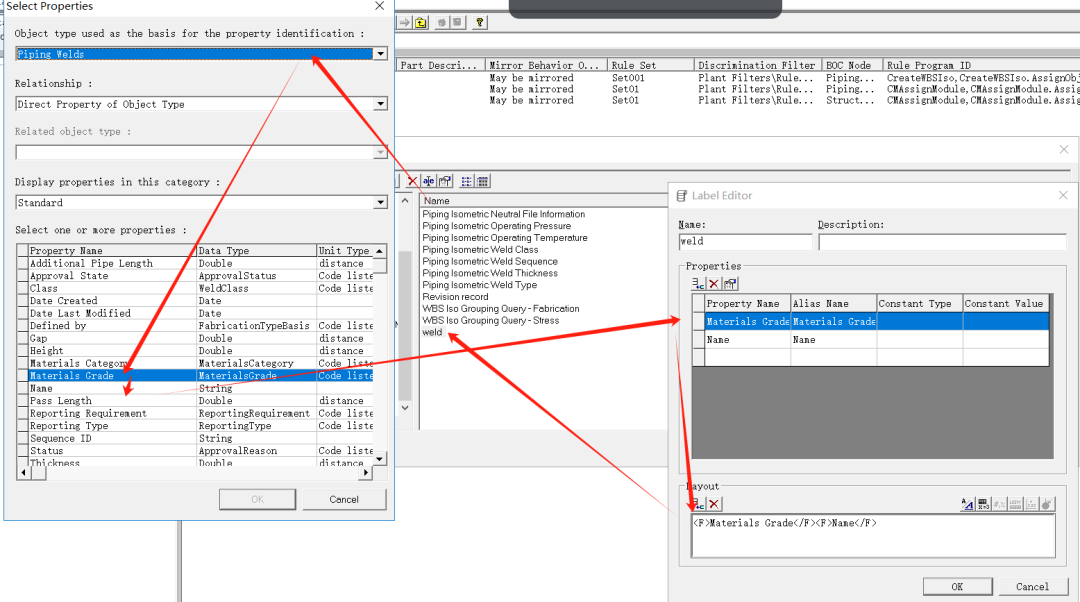

首先，我们定制一下label，比如：

x x x x x x x x x x

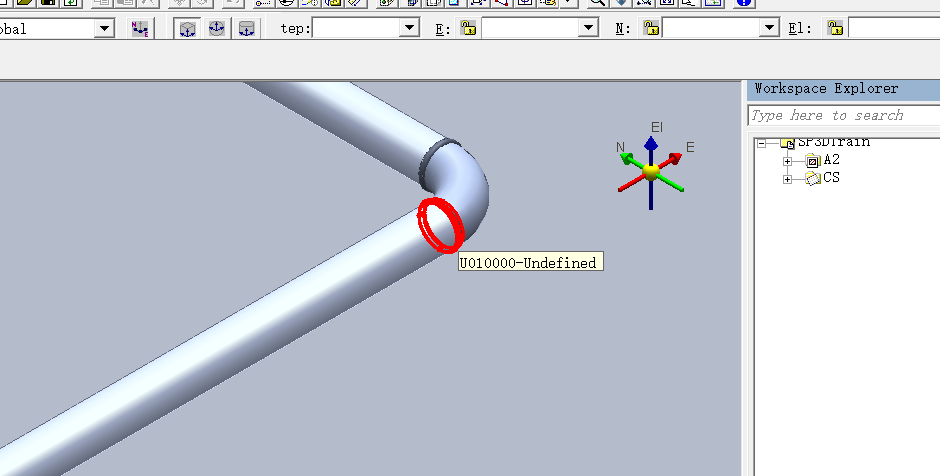

tool tip 测试如下：

因材料属性值为空，获得Weld name

x x x x x x x x x x

Isogen Option设置如下：

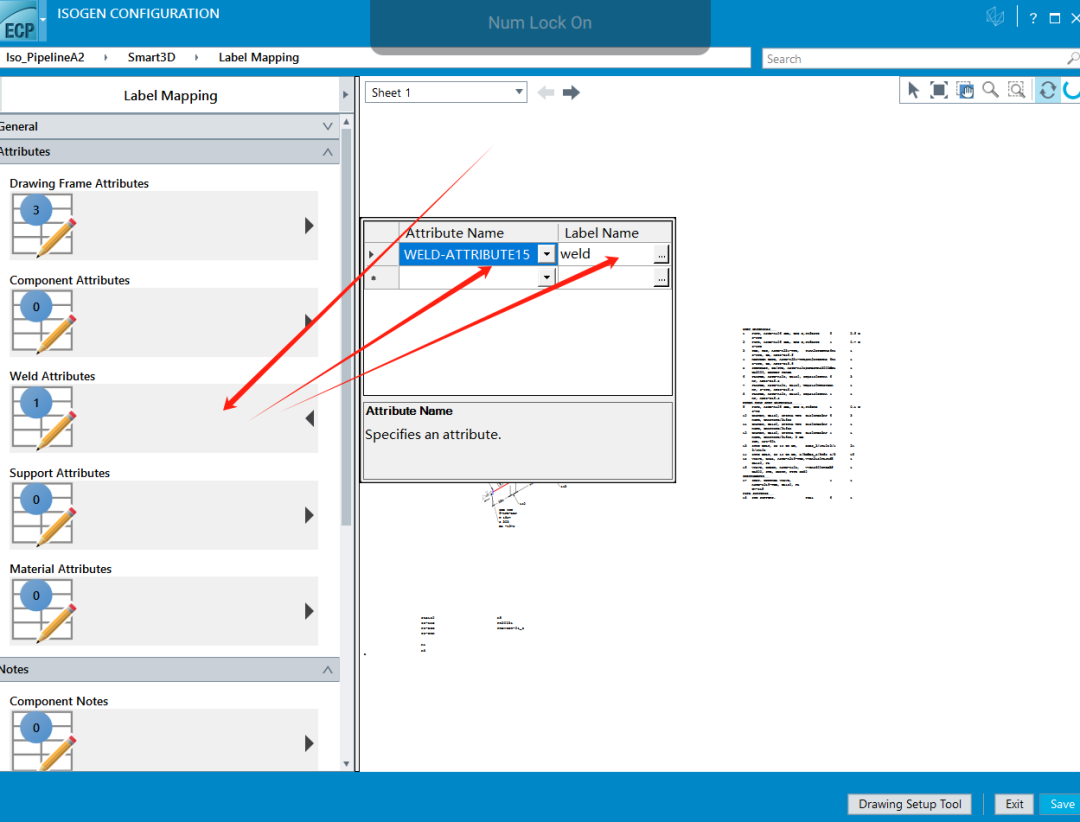

首先，设置label mapping，weld attribute 15映射label 之“weld”

x x x x x x x x x x

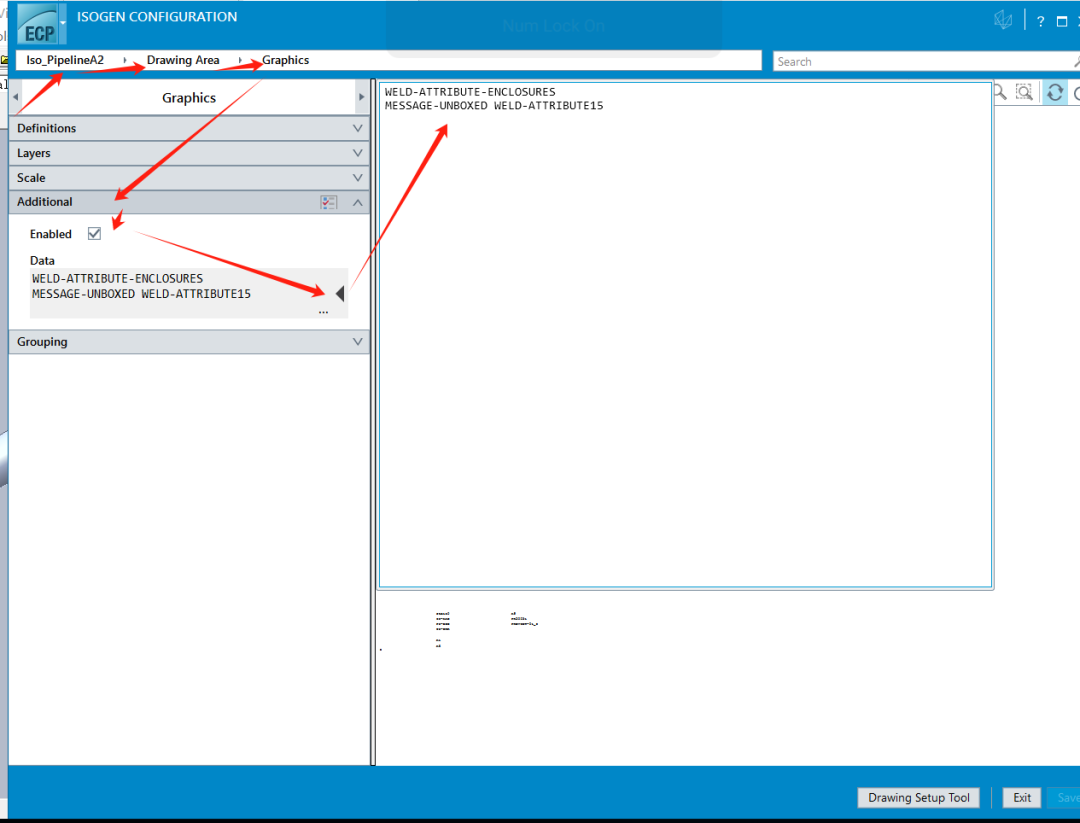

然后，设置label在图面上的显示。注，weld 的显示有些不同，如下：

这与其他对象属性设置不同，其他对象可以直接通过选项界面设置，这里需要手动输入。如下：

WELD-ATTRIBUTE-ENCLOSURES
MESSAGE-UNBOXEDWELD-ATTRIBUTE15

MESSAGE-UNBOXED可以修改为其他选项，如下：

• MESSAGE-POINTED
• MESSAGE-ROUND
• MESSAGE-TRIANGLE
• MESSAGE-DIAMOND
• MESSAGE-SQUARE
• MESSAGE-CIRCLE
• MESSAGE-UNBOXED

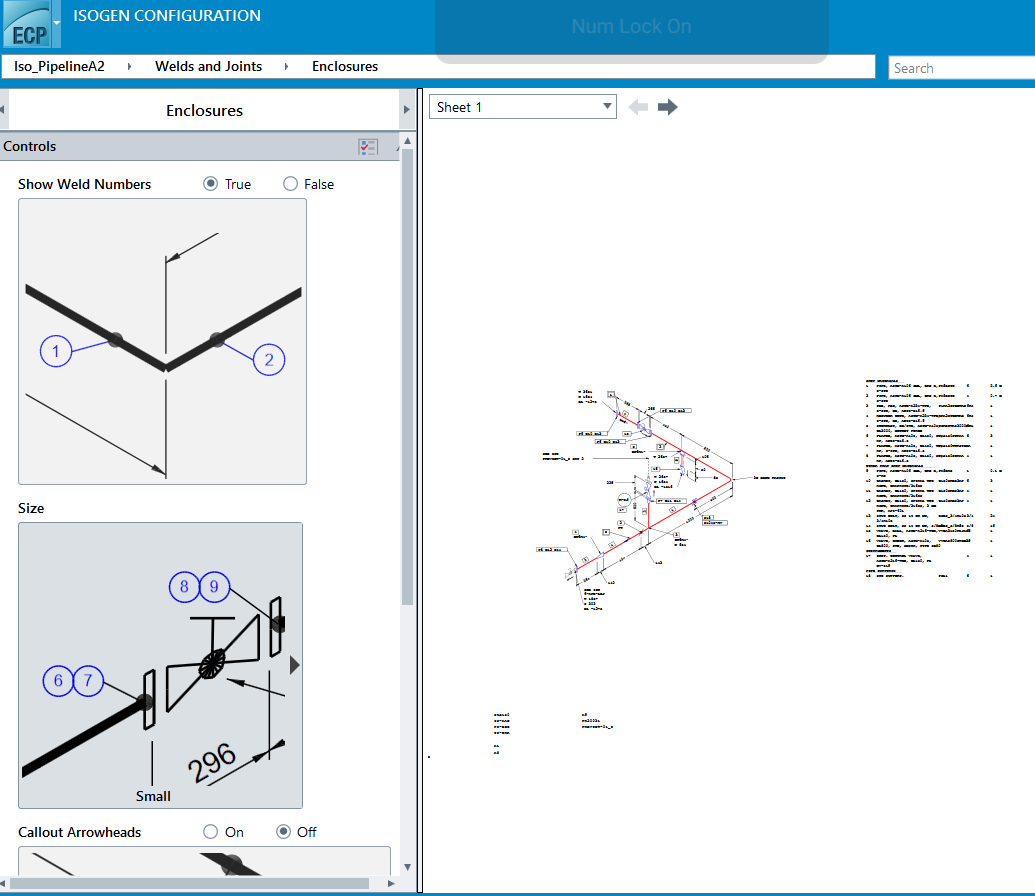

此外，设置weld编号选项如下：

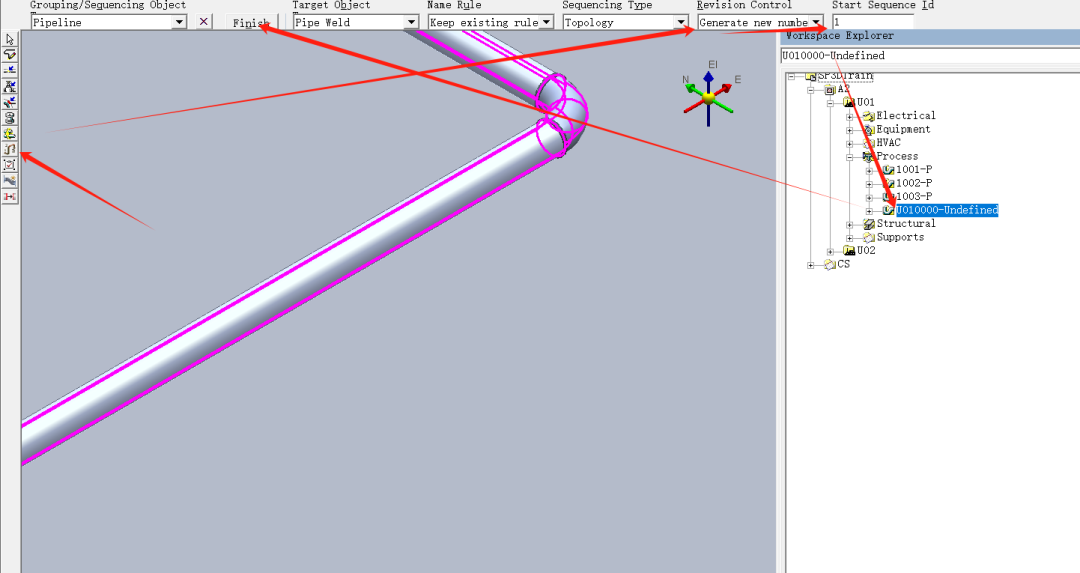

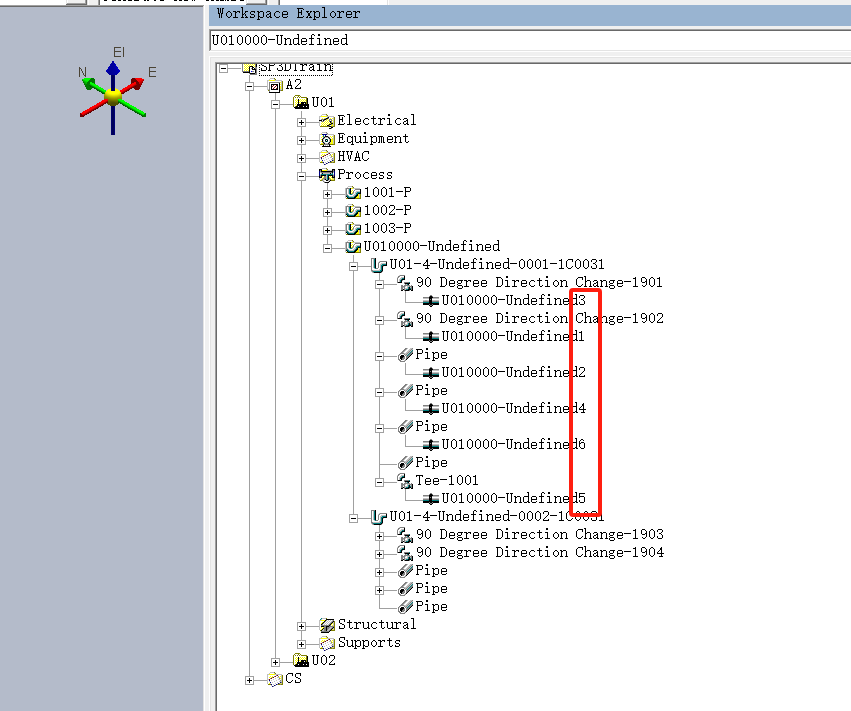

对模型中焊点进行排序，操作及出图效果如下：
