Smart 3D中ISO图纸焊点显示设置

在之前文章《Smart3D设置ISO图纸中显示焊点信息》中，介绍过ISO图纸中标记焊点相关信息。通过label的方式在图面显示出焊点的编号或者焊点名称等需要的信息。

本文主要介绍一下，在ISO图面中焊点的SKEY外形相关对应关系。

如上图，在ISO图纸中通常会有相关图例，不同的symbol来标识不同种类的焊缝。预制焊的一个黑点，现场焊的一个黑点+叉叉。

在Smart 3D中，这些表达主要是通过模型属性中的 weld type 和SKEY Mapping进行配置的。使得在图纸中，可以区分出相对应的效果。从这个角度来讲，我们可以通过两方面进行相关设置。

一保证模型中焊缝类型正确。

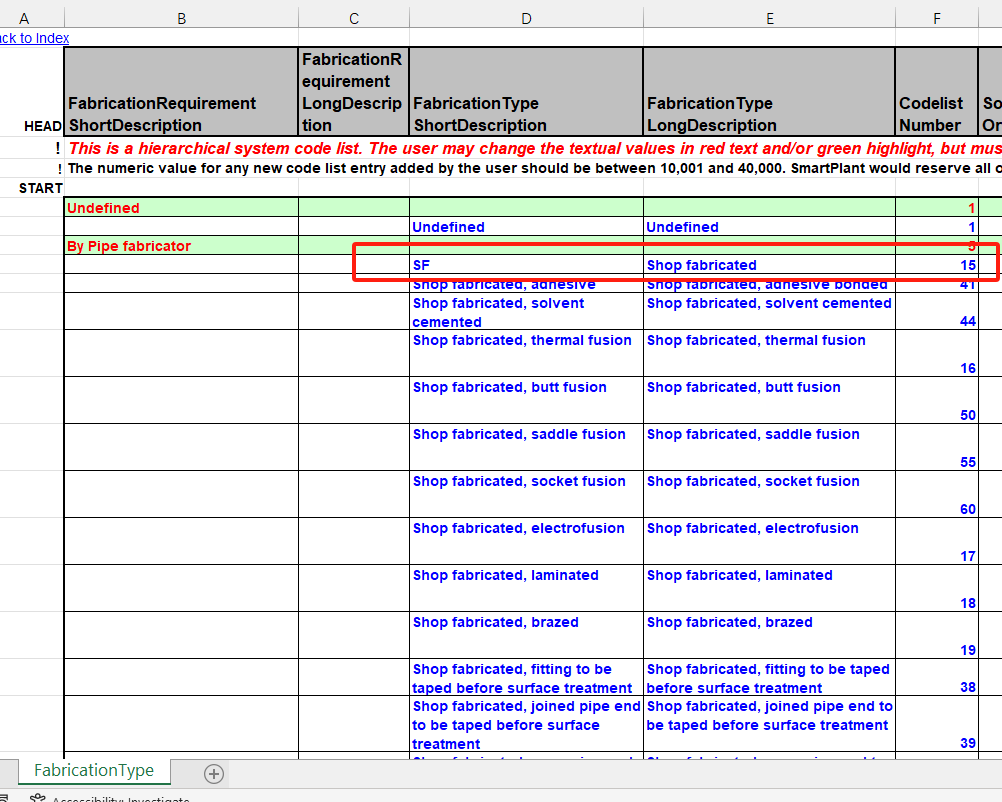

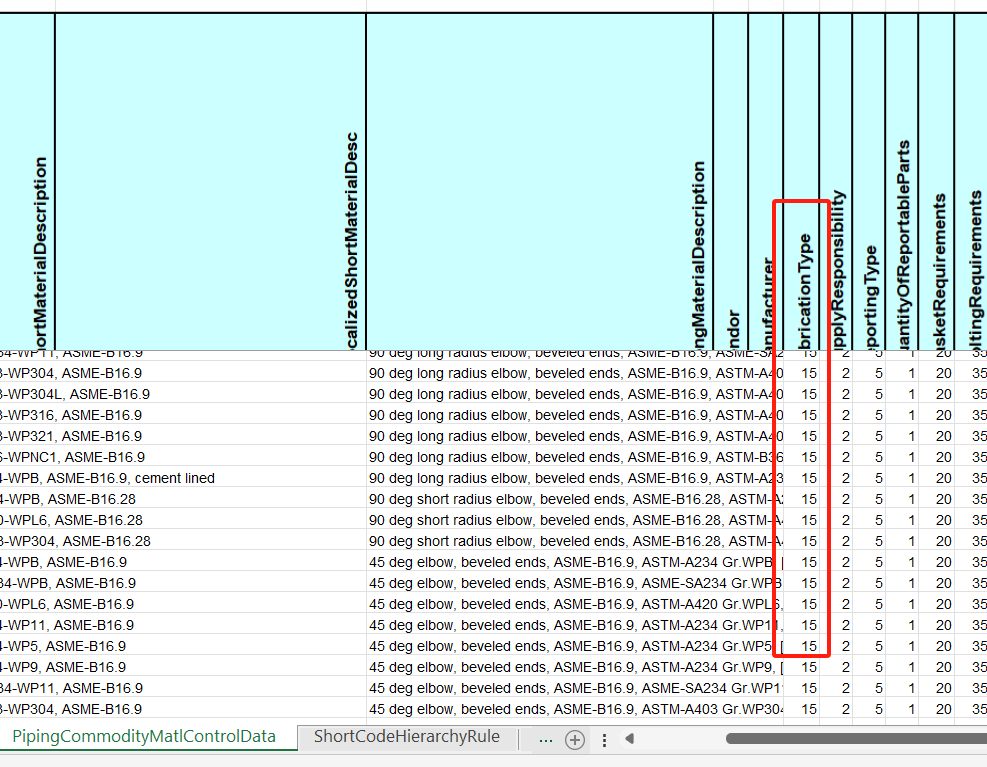

设置模型中weld type规则，即保证建模时模型中焊点类型均为shop weld。这需要我们对catalog中的weld type rule进行配置。通过设置修改PCMCD中fabrication type属性，结合weld type rule定义的各种情况，完成weld的type设置。

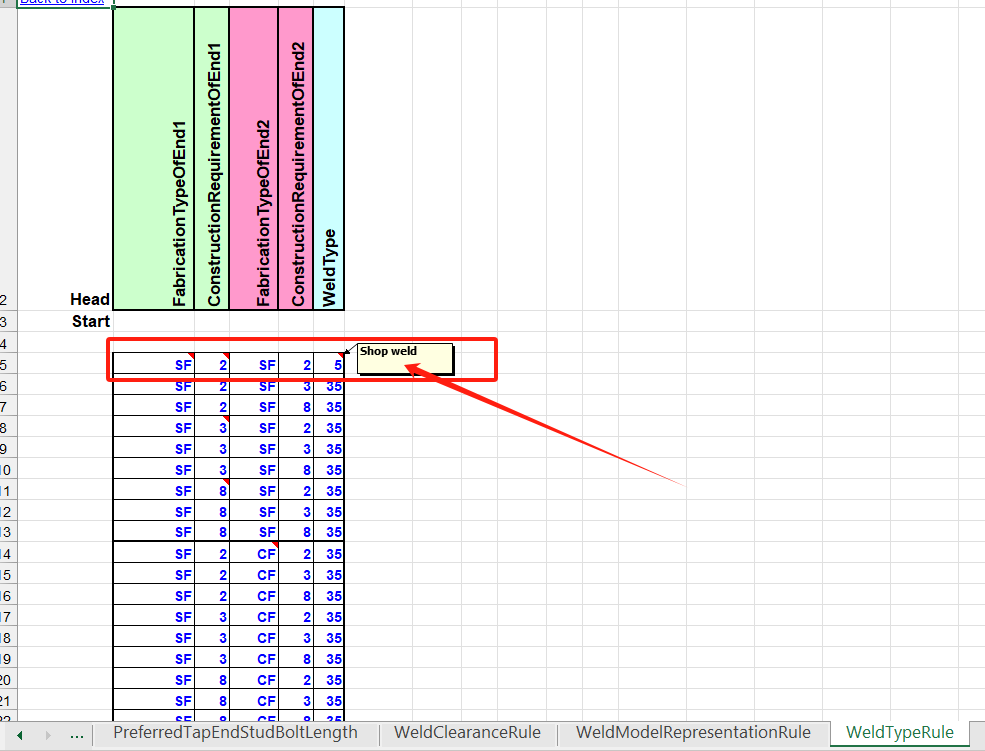

weld type rule：

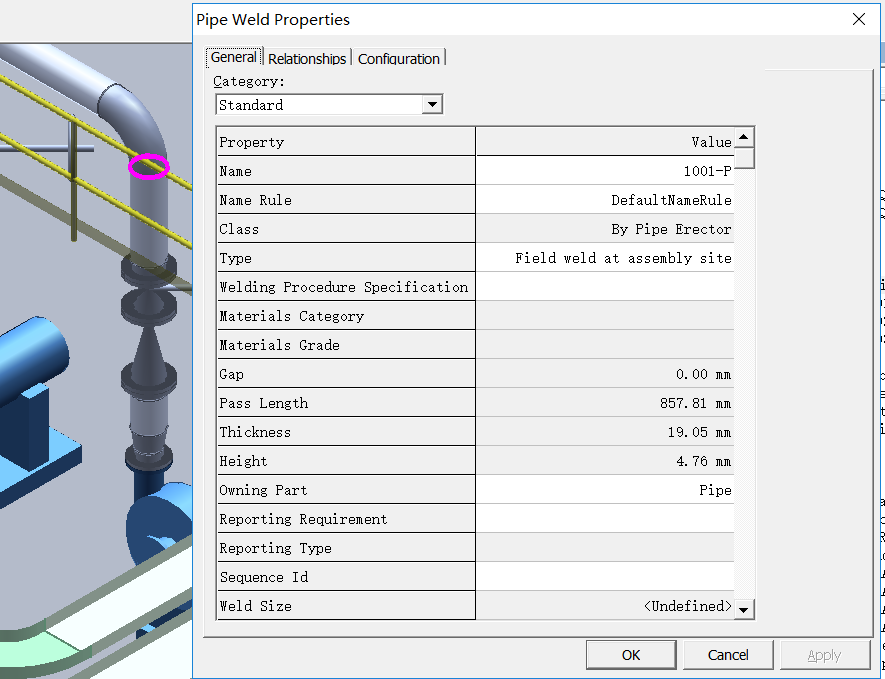

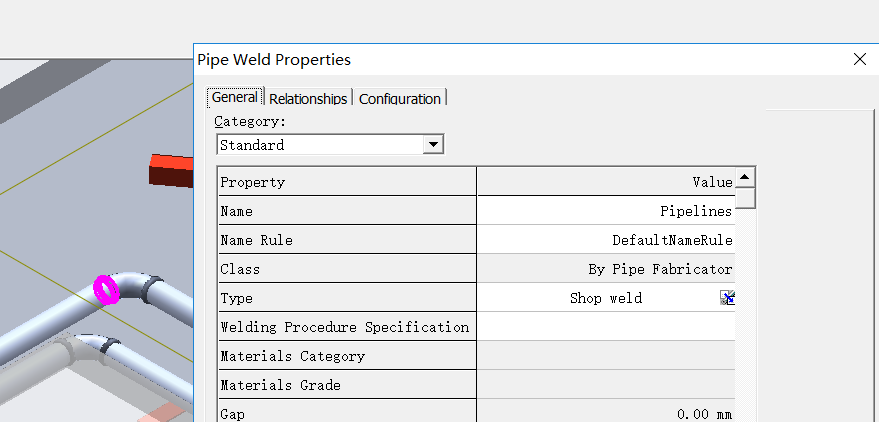

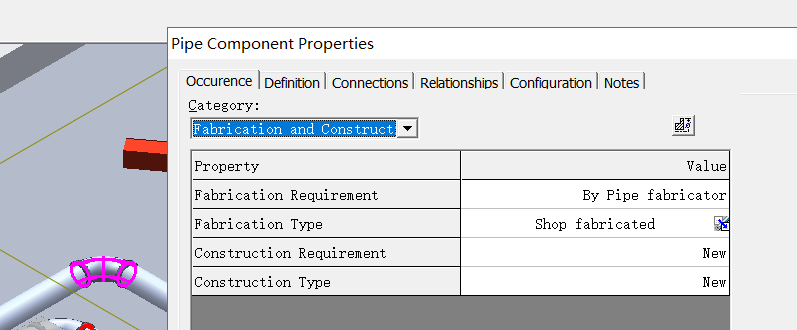

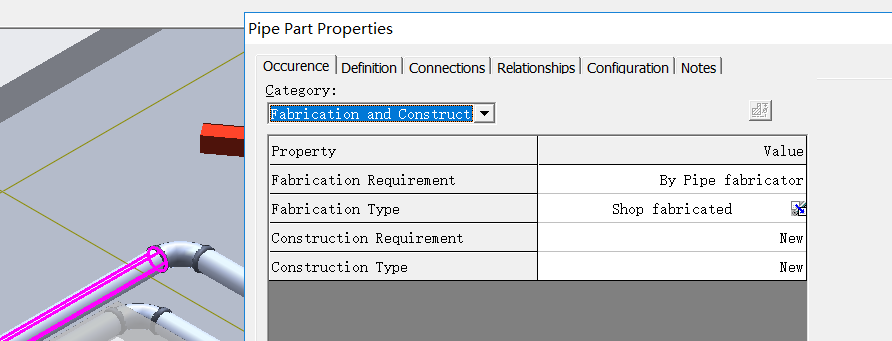

模型中，可以看到相关属性如下：

如上，软件通过相关设置保证了模型焊缝的默认属性。因此在出图时，只需要保证weld type 属性正常，结合ISOGEN默认设置即可输出相应的效果。

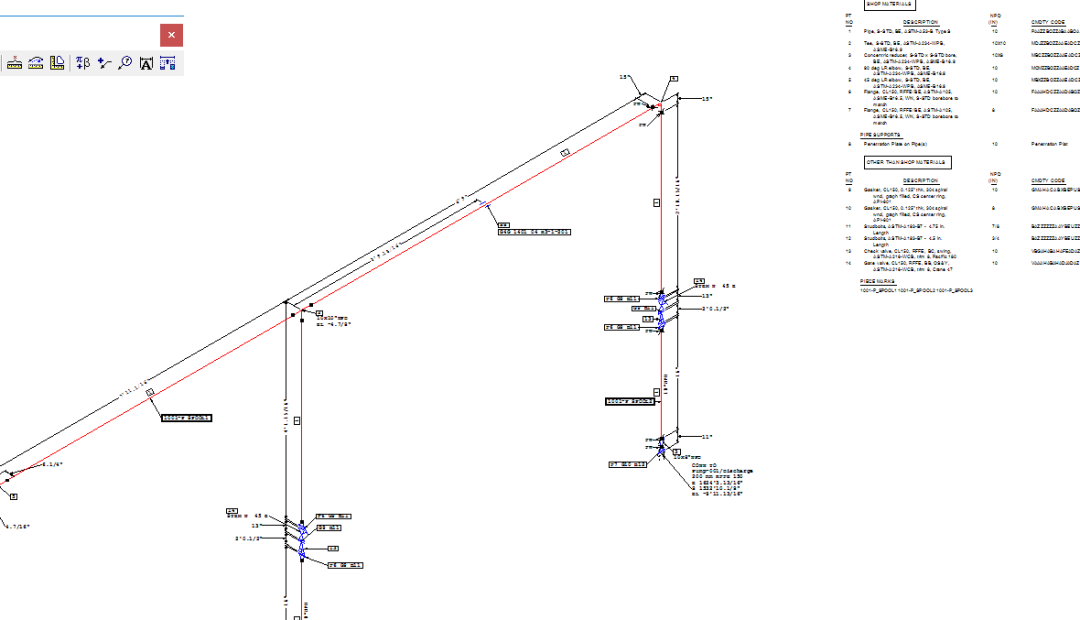

ISO 效果：

二从ISO 模板配置考虑，调整焊点SKEY映射

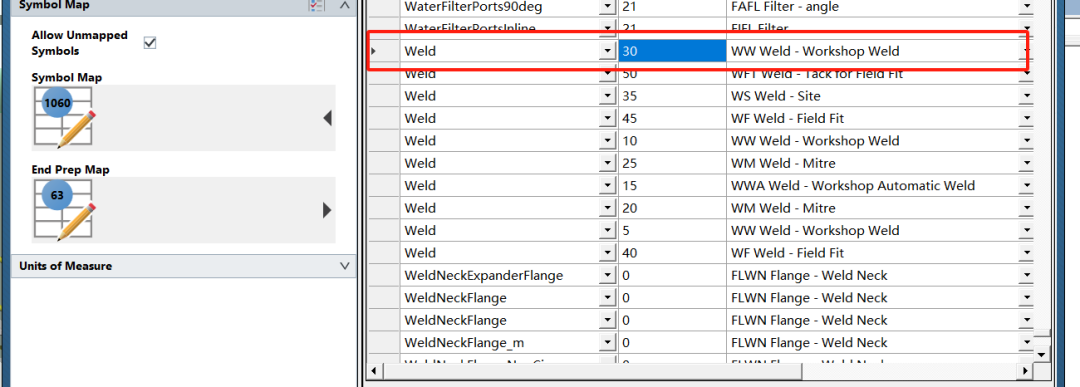

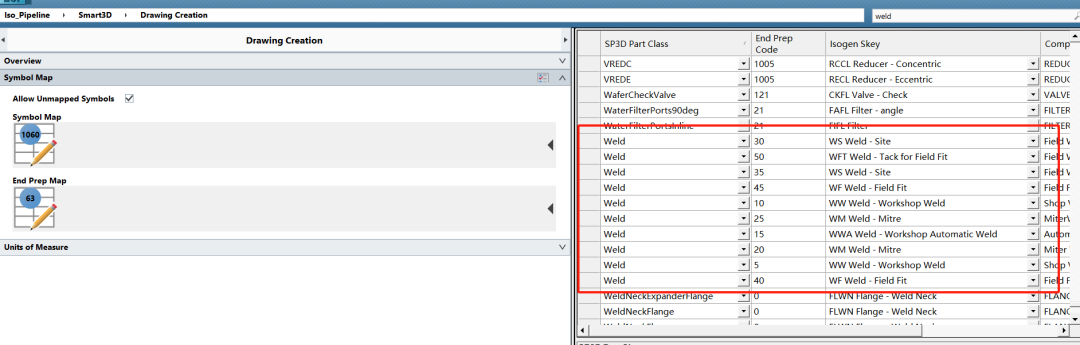

如下图，在ISOGEN设置中，可以对不同类型的weld指定想要的skey。通过这个设置，我们可以配置模型中的filed weld输出一个黑点点等。

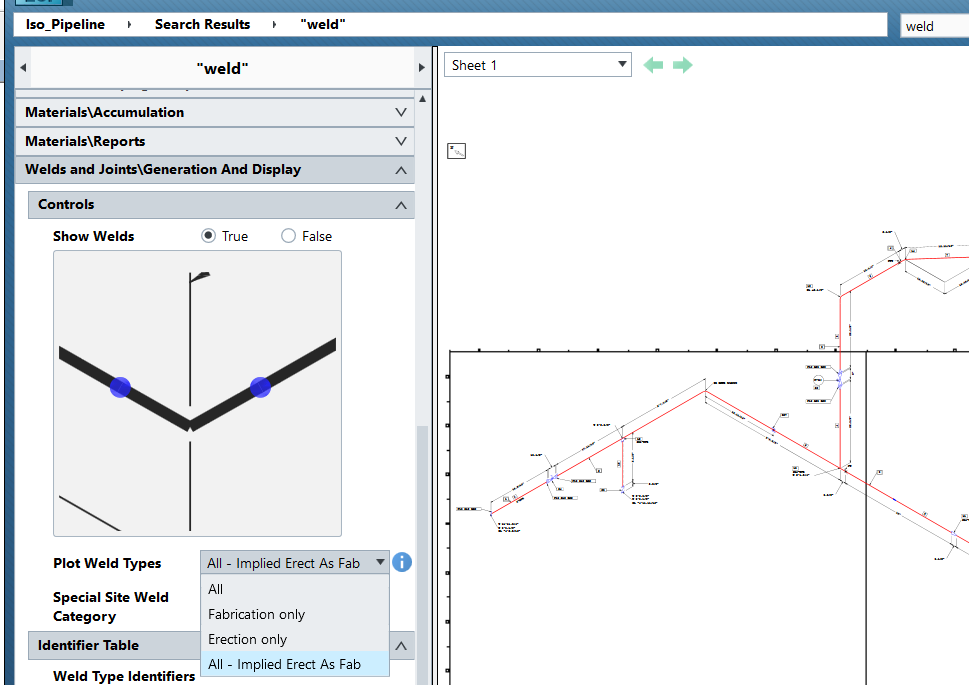

此外，通过如下选项，也可以直接关闭焊点类型区分的表达。

ISO效果如下：

本次分享到此为止，谢谢大家。
