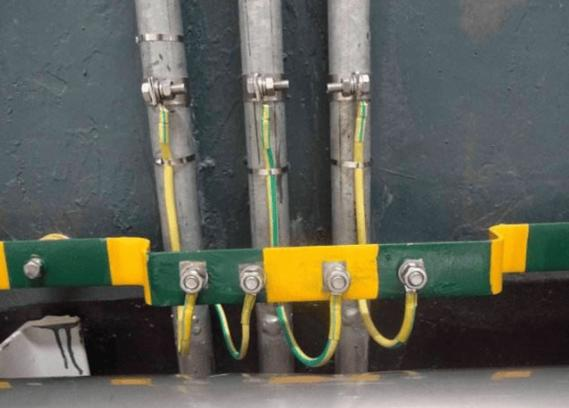

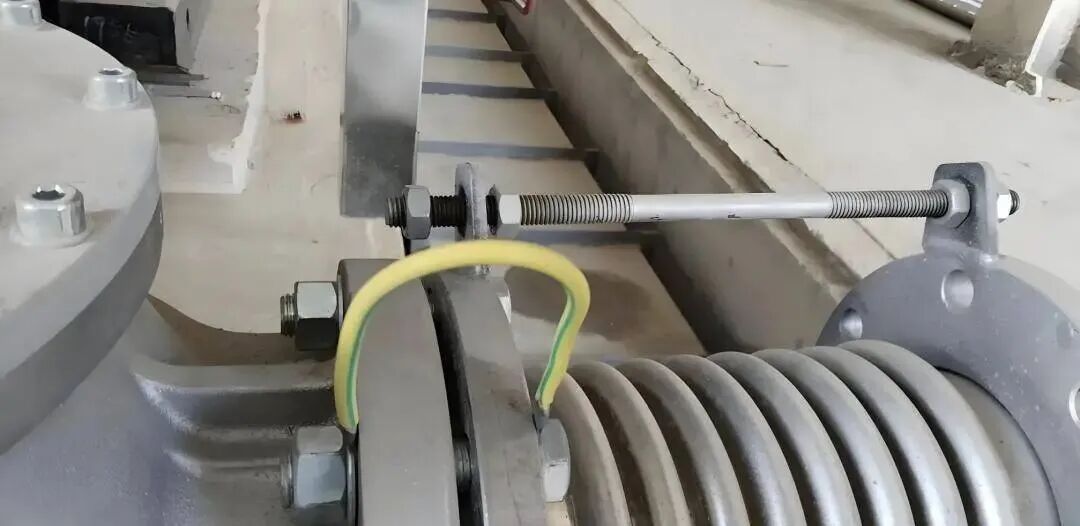

本文介绍一下，Smart 3D中静电接地的相关元件部署及放置方案。

首先，查看相关表格，可以发现earthing clip是使用tag方式放置的特殊件。原表中，只有2in和3in。我们对表格进行一些调整。

1. 增大尺寸范围。

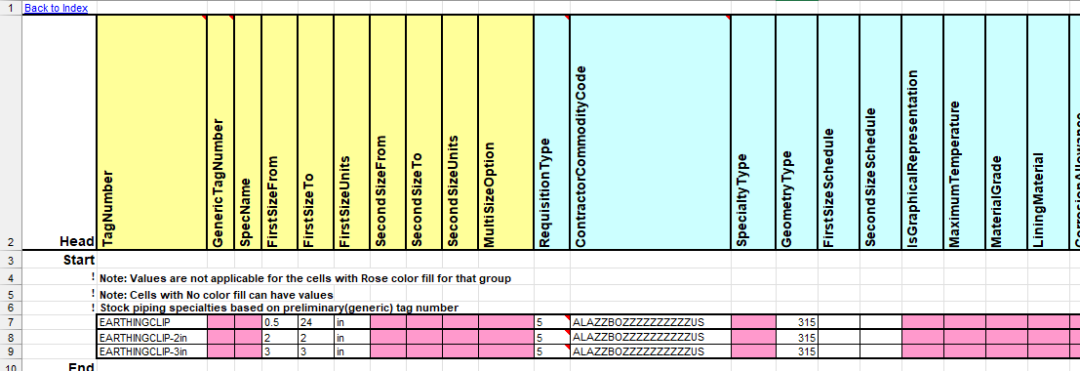

piping Specialty class data：

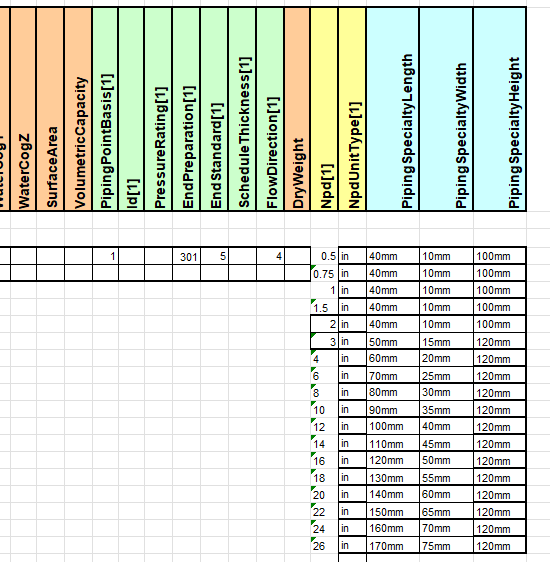

part表：

2. 尺寸参数设置为可调的。

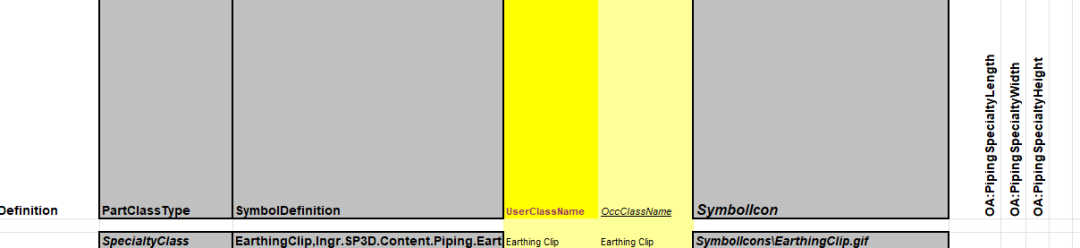

part表头：

部署：

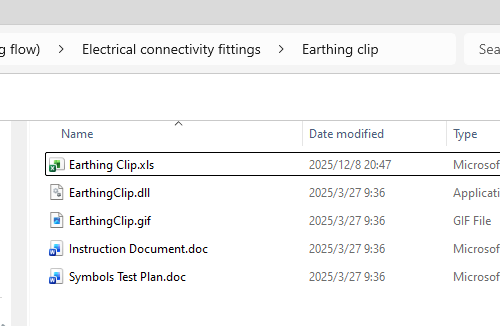

dll文件；gif；Bulkload相关表格。

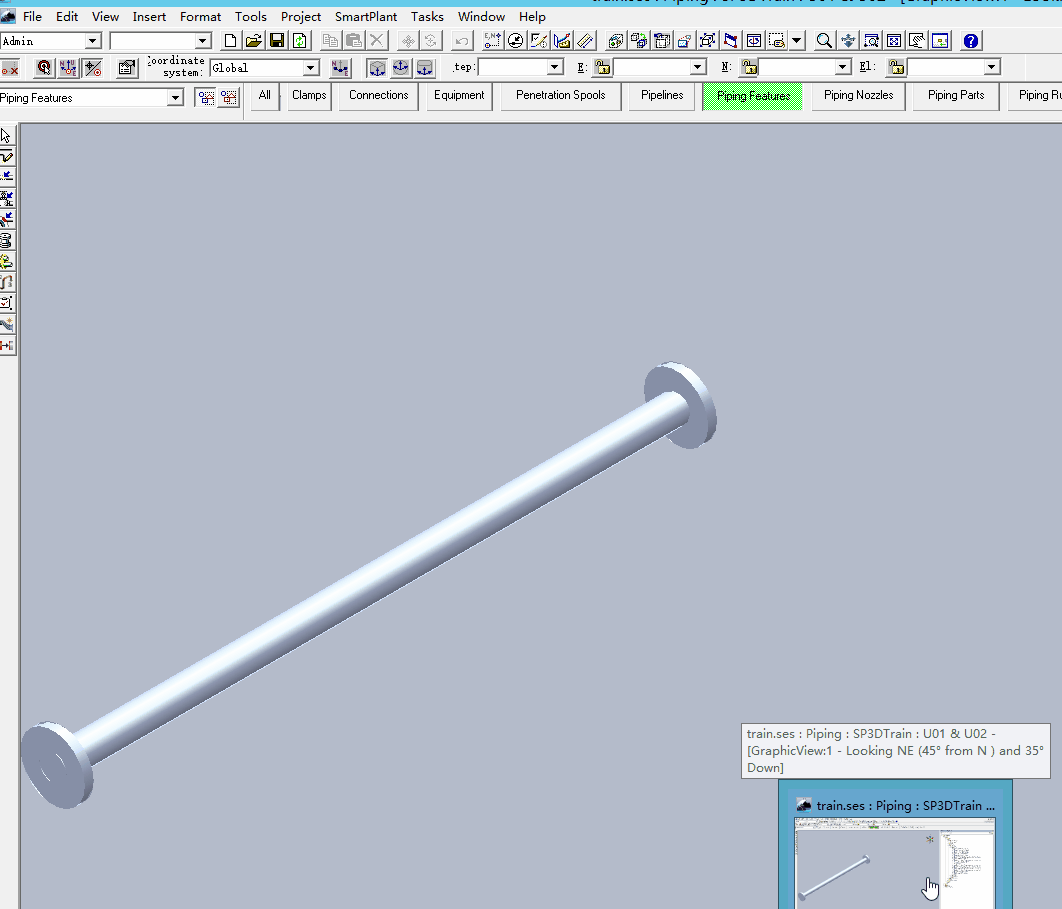

建模测试：
