在出图模板设置时，主要操作为，filter设置出图对象；graphic rule设置出图的颜色线型等；label rule设置所需的各种标注；Dimension rule设置尺寸标注。

本文主要强调一下filter behavior。

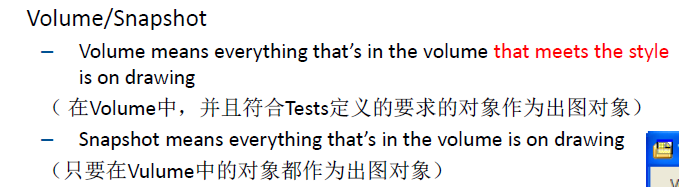

volume为view style的filter包含的对象；

snapshot为即使view style未定义，也使用normal的线型进行输出。

因此，如果使用OOTB风格包出图时，如果缺失某一类对象，最直接的方法就是，将这个选项从volume改成snapshot。
