基于AutoCAD文件定制SPPID图例简介

基于dwg文件，使用catalog manager定制图例进行相关操作简介。

在定制图例时，很多时候都会遇到将AutoCAD的dwg图例转换为SPPID的symbol文件的需求。通常情况下，我们使用smart sketch进行转换。但没有smart sketch许可时，也可以基于catalog manager完成相关转换操作的步骤。

步骤如下：

1.对原有dwg文件进行预处理。包括使用purge命令，以及删除图纸中的一些“填充”元素，炸开一些“block”。purge命令主要完成图纸中垃圾的清理，而后两步操作主要是为了避免图纸转换时的一些意外问题。

操作完成后注意保存的dwg文件版本。不要过高。

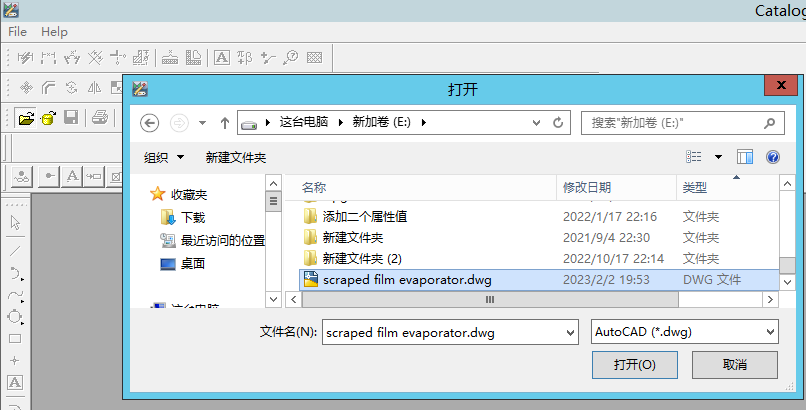

2. 打开catalog manager，然后点击open按钮，打开处理之后的“dwg”文件。

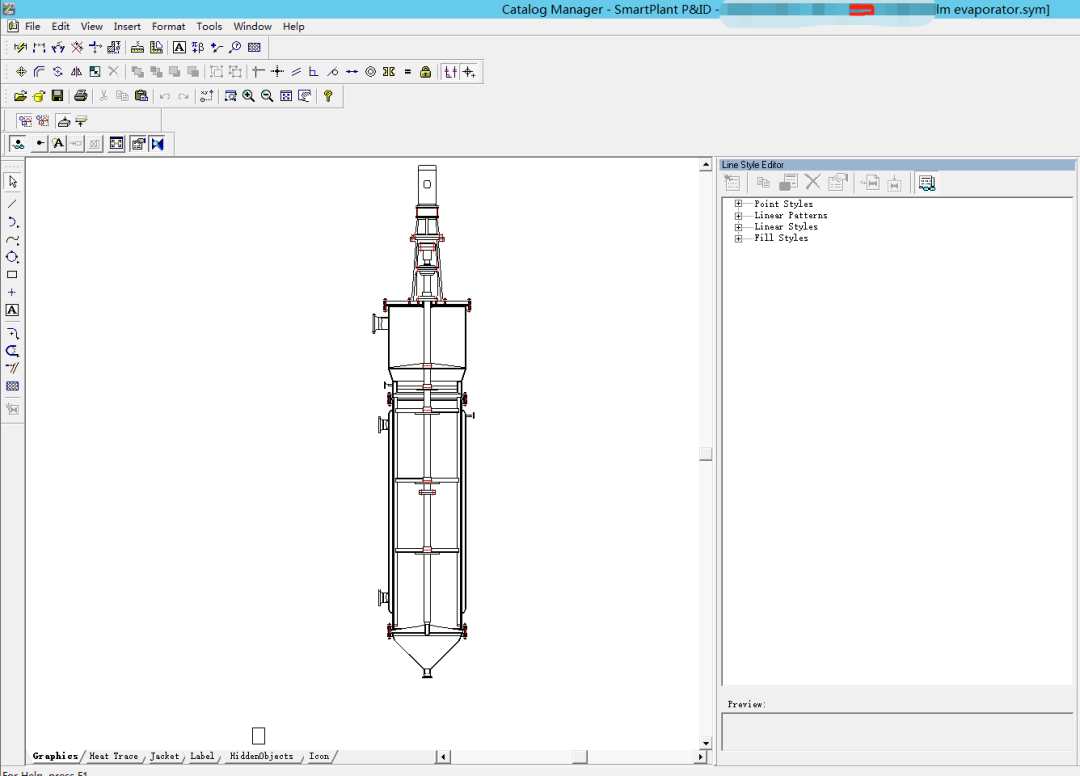

调整修改图例大小，内容。

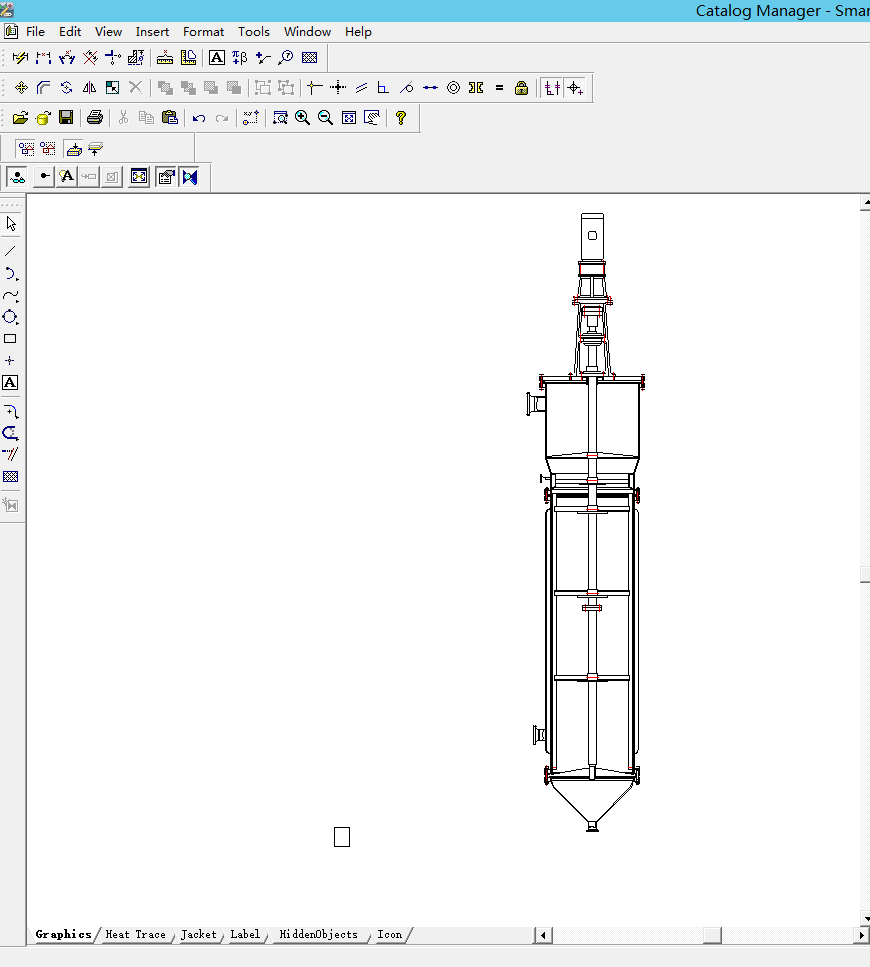

3.新建一个图例，将“dwg”文件打开后的内容粘贴至新图例中，保存。

通过以上操作，即可在无smart sketch的情况下，完成图例的转换。

设置相应属性，如比例调整开关。

注意事项主要为：
