最近有小伙伴向我抱怨说，Smart3D不能在Workspace里显示Grid的名字，只能在System里选中之后高亮查看，操作不太友好，其实Smart3D是有这个功能的，而且不需要二次开发，打补丁就可以了。
Smart3D 2016打补丁HF74,
Smart3D 2018打补丁HF42,
Smart3D 2019打补丁HF18,

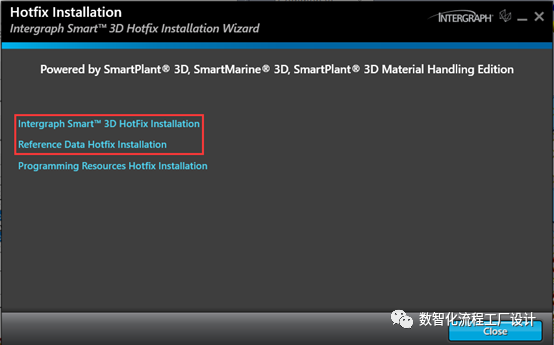

打补丁时要同时打程序和Reference Data 的补丁

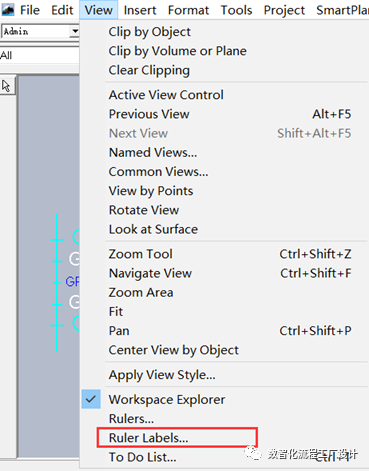

打完补丁后，打开Smart3D，可以看到在View下多了一行Rule Labels

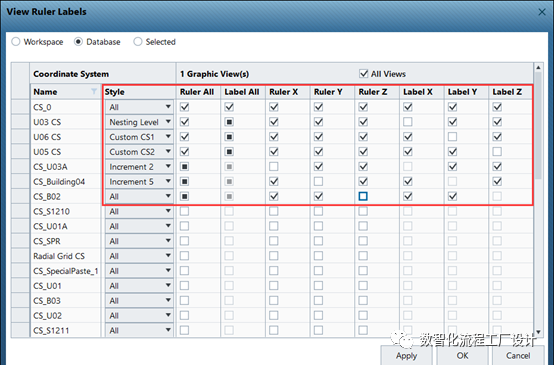

点击Rule Labels ，会打开View Rule Labels，在View Rule Labels界面中，可以设置每个Grid编号的显示样式以及X、Y、Z轴是否显示，选择Database会加载整个Plant中所有的Grid，选择Workspace会显示模型中目前加载的Grid，选择Selected会加载目前选择的Grid

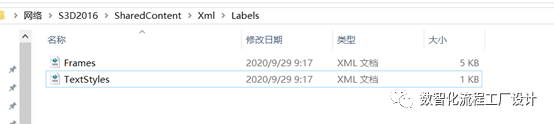

打Reference Data 的补丁时，会在默认路径下的SharedContent中的XML文件夹下释放显示样式所需要的Labels文件，若项目的SharedContent不是默认路径下的SharedContent，需将以下文件复制到项目的SharedContent中

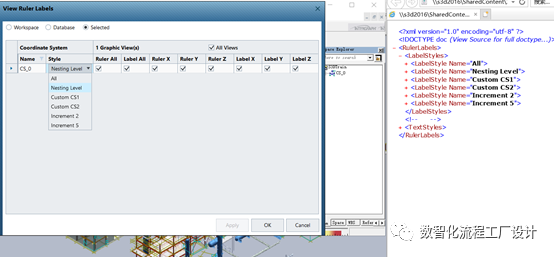

其中Frames定义了可以在View Rule Labels选中的Style，可以通过编辑Frames文件来定义Style

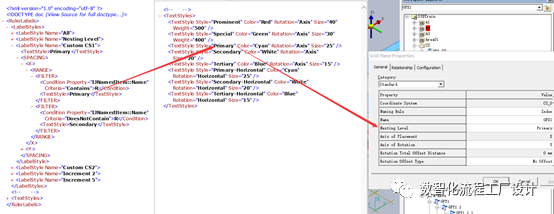

在Textstyles中则设置了Grid每个Nesting Level的字号、颜色

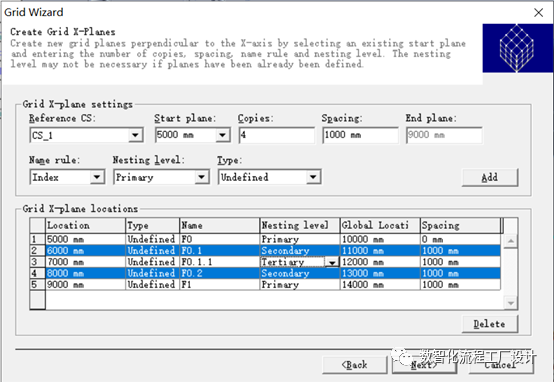

注：定义Nesting Level时要注意Secondary需在两个Primary中，Tertiary需在两个Secondary中，示例如下
Smart3D中有非常丰富的结构梁柱截面，在建模完成后是否可以快速的查看每根结构梁柱的截面以便进行检查呢？敬请期待
