建库相关表格介绍_PipingMaterialClassRule管道等级规则相关表格_Weld Clearance

定义现场焊接的焊接空间，便于现场焊机（焊工）操作及检查。

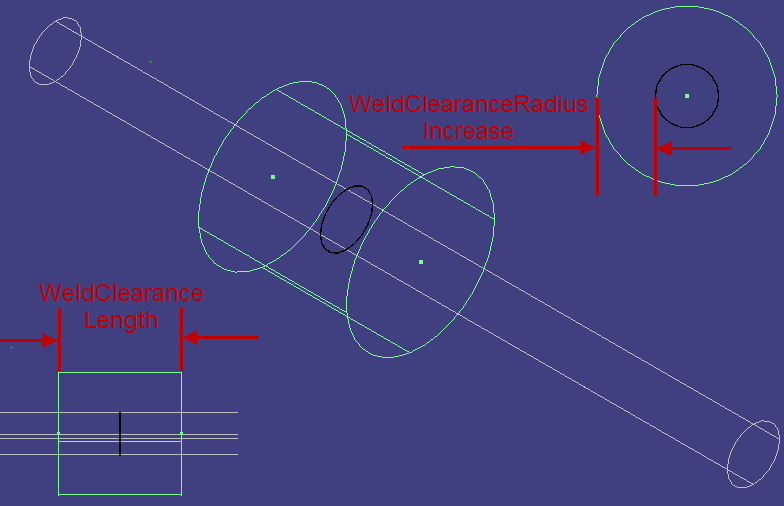

白色线框模型为管道，黑色线圈为焊缝，绿色线框空间为焊接空间；焊接空间中心必须是焊缝位置所在。

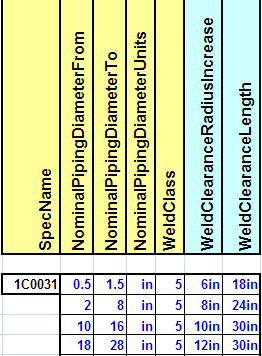

WeldClass：焊接种类代号，详见AllCodeList 工作簿中WeldType工作表；

WeldClearanceRadiusIncrease：；焊接空间半径增量（相对于管道半径）见上图；

WeldClearanceLength：焊接空间长度。
