Standard Nozzle Data 相关操作应用

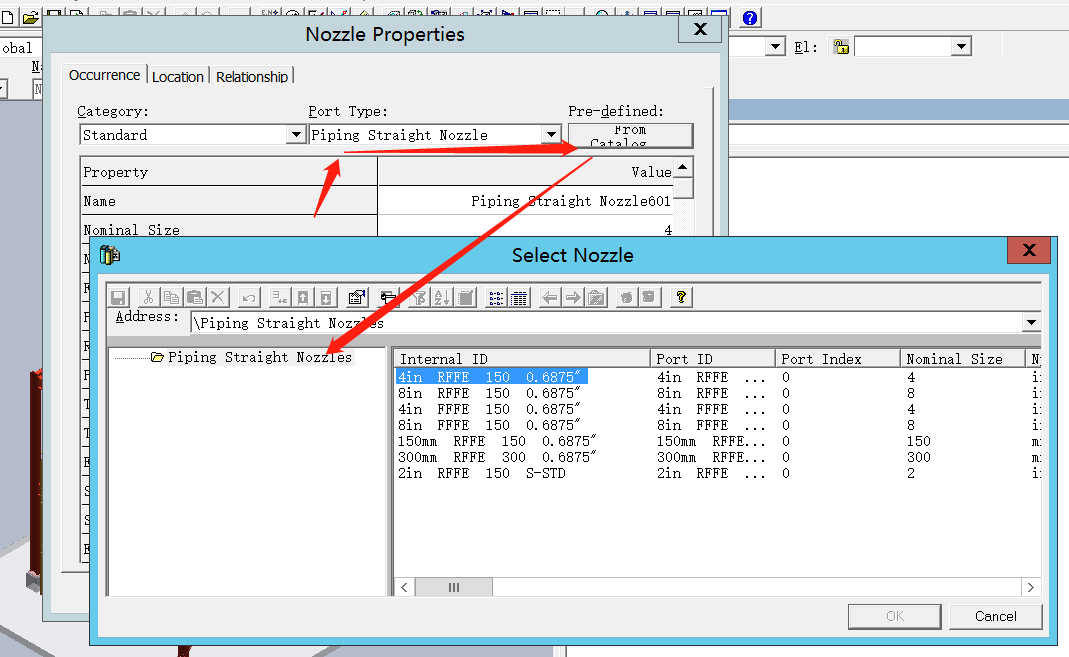

在设备建模放置管口时，软件支持 from catalog功能，即从catalog中选取定义好的nozzle端面形式，包括尺寸，压力，端面类型等信息。这样大大提高了我们建模的效率与正确率。避免了再手动选中端面参数组合时，不确定相关信息，或者选择错误导致nozzle放置失败的问题。

但是软件在默认的catalog中只是，示例性的添加了几个组合。本文简单介绍一下如何对这个进行定制管理。

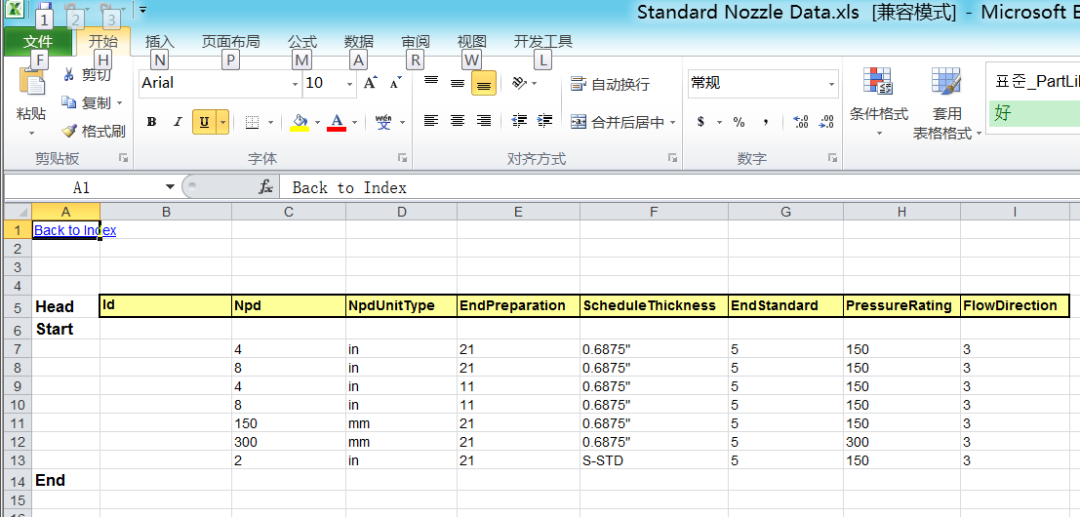

standard nozzle data表格的填写，相对简单很多，只需要依照示例把相关参数填进去就好。这里面填写的信息多为codelist，相关信息可以查询all codelist表格。id值在导入之后软件会自动生成，也可以在表中进行自定义。

注意事项：

此外，如果在建模过程中，如果不知道相应参数，可以咨询管理员。另外还可以从已经建好的法兰参数中进行查询记录。
