之前的文章《ISO生成图纸同时生成材料报告》中，我们介绍了材料报告的生成，在设置时，我们介绍了一种格式$xxx$，小钱钱。

本文主要介绍一下在report设置中可以使用的各种“小钱钱”。

已知固定格式1：

$PIPELINE-REFERENCE$

pipeline reference代表管线名称，其实也是drawing name。

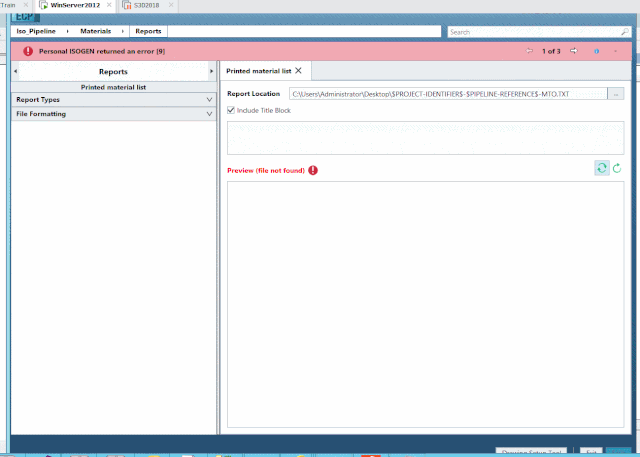

下面我们在设置中，查找一下这个“pipeline reference”的相关信息，以及应用位置。

由上图我们可以发现，相关信息存在于label mapping设置的内容中，取的可能是图纸的“Attribute”的信息。

下面我们测试一下其他attribute设置的结果：

在设置时，因为出图多是以Pipeline为单位或者WBS为单位，所以我们在测试时应该选取pipeline的属性或者图纸的属性或者其上一级的属性。

比如：

project number

$PROJECT-IDENTIFIER$ 结果正确可用。

piping spec

$PIPING-SPEC$ 结果正确可用

$DRAWINGS-TOTAL$

未出效果

REVISION

未出效果。

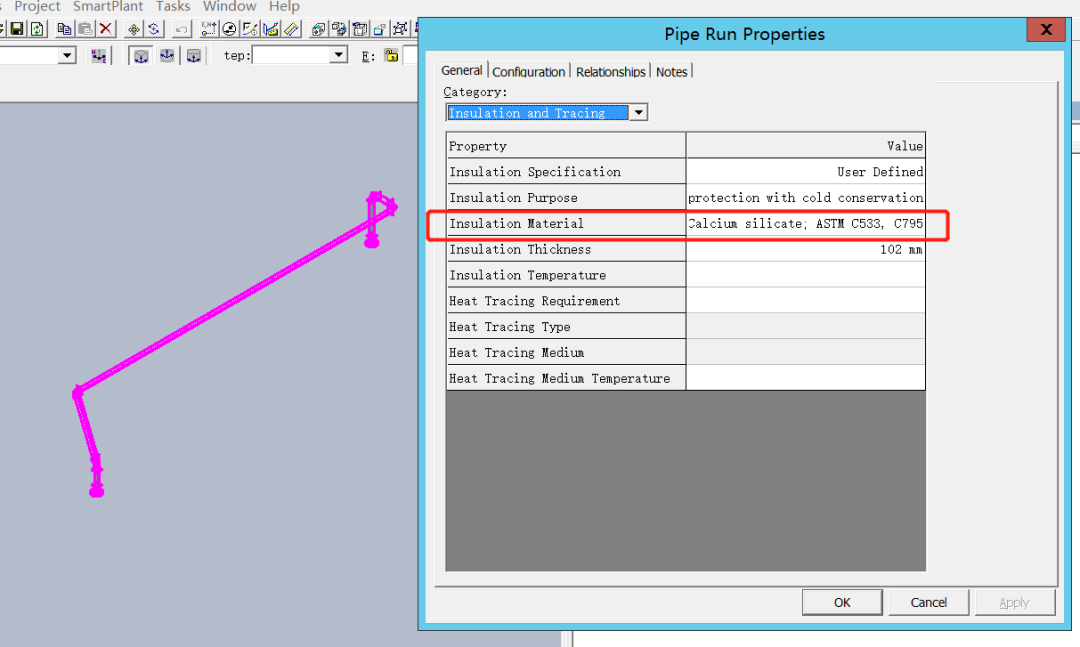

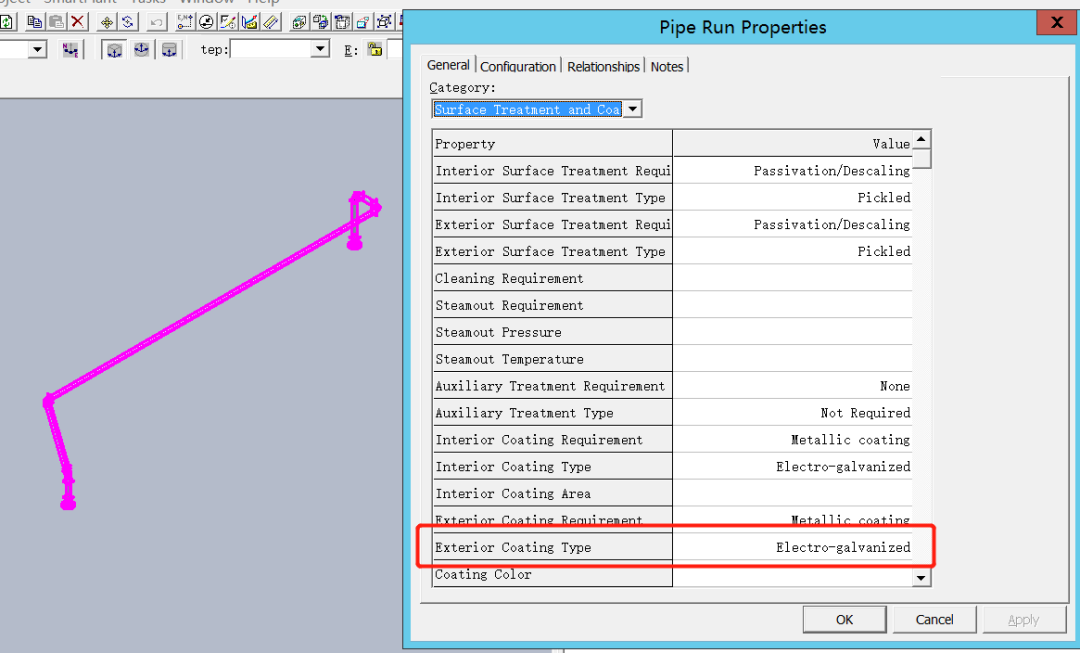

PAINTING-SPEC、INSULATION-SPEC

测试效果如下。但是内容较长。

小钱钱的另一作用：

以上各测试都是基于ISO能够正常生成的效果，在测试过程中，发现有错误，比如disconnected pipe line的管线，均未正常生成其报告。也就是说，我们可以利用这一点进行图纸更新结果的快速检查。
