使用DBQ生成SAT文件

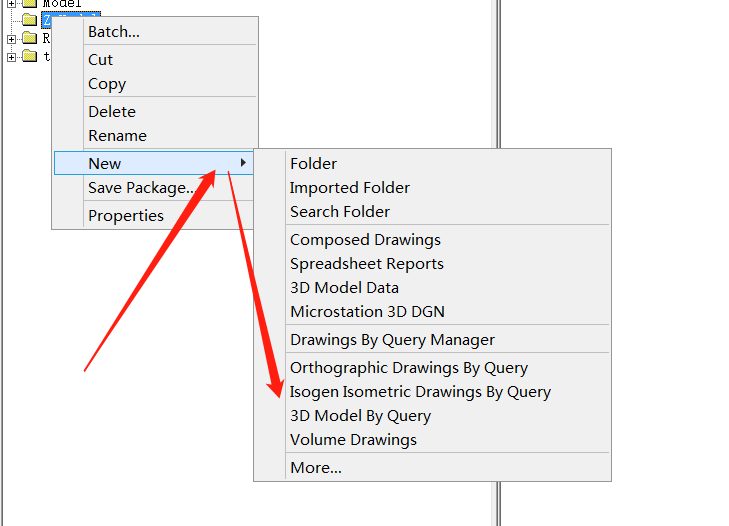

在出图时候，我们对于量比较大的对象生成成果可以使用drawing by query manager进行输出。最多的就是ISO图、支吊架安装图、管口方位图。本文我们介绍一下，使用3D Model By Query结合drawing by query manager。分类输出SAT文件的方式。

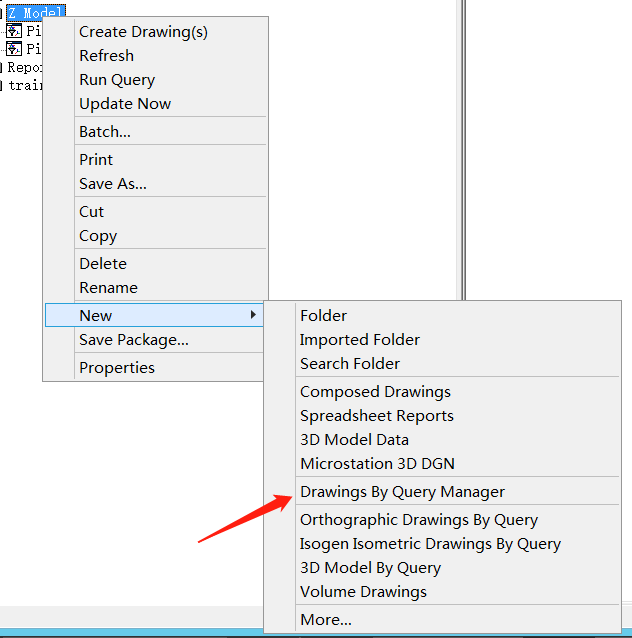

首先理解一下上图，对于输出，我们要知道输出哪里，什么对象怎么输出。上图的分组刚好可以解释这些细节。首先drawing by query manager设置了输出哪个系统，其余三项则对应了输出哪些对象的图纸，ISO图还是模型。

下面介绍如何设置保存Package操作：

注意在设置时，需要选择system range navigator的navigation rule，因为有一些对象没有实体，比如pipeline，只有这个处理之后才能生出实体。

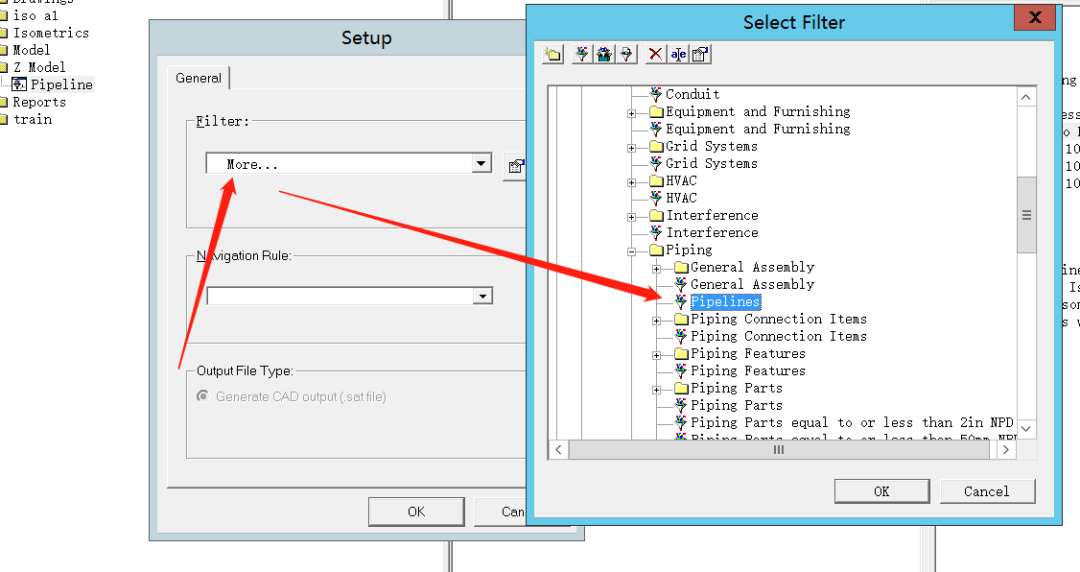

pipeline

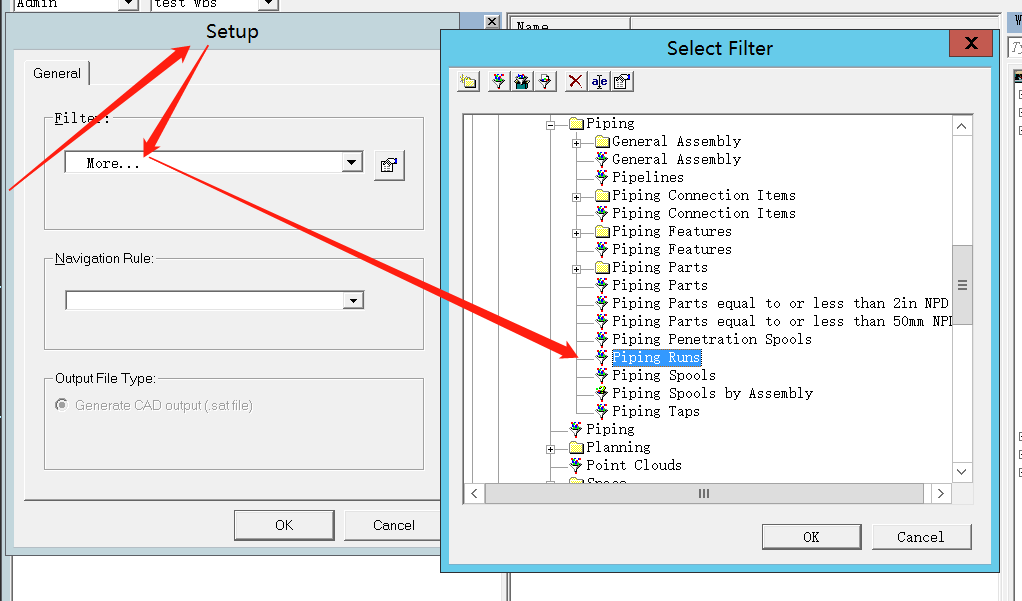

piperun

piping parts

Equipment

输出操作：

设置好之后剩余的操作就是，右键右键右键了。

生成的文件只保存在本地，存储路径与层级显示的效果一致。

在CAD中查看效果如上，对于生成的sat文件，我们可以复用到其他项目中进行占位，或者其他软件转换之后参考。比如设备的sat文件，就可以直接在另一个项目中import shape from sat files。
