Smart3D中类对象的报表输出的两种方案

之前文章中，我们介绍过基于属性定制一些filter的方法，而这些filter可以用于报告的定制（asking filter）以及输出（runtime filter）。

本文主要以阀门清单为例，介绍一下特定分类输出报告定制的两个filter方案。

x x x x x x xx x x x x x

方案1，

通过属性（Commodity Class）定制filter，直接控制输出。

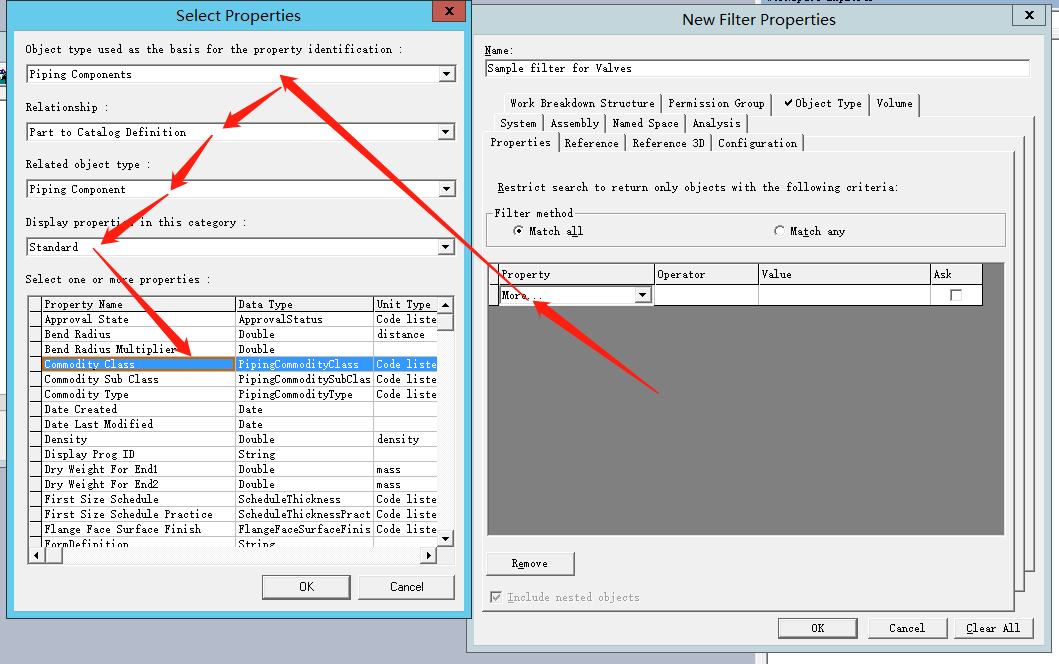

filter定制内容为如下：

如果设置asking filter还需要如下设置：

x x x x x x xx x x x x x

方案2，

查看OOTB的Valve list我们可以发现，filter中定义的是所有的component，

但是输出时却只有valves，

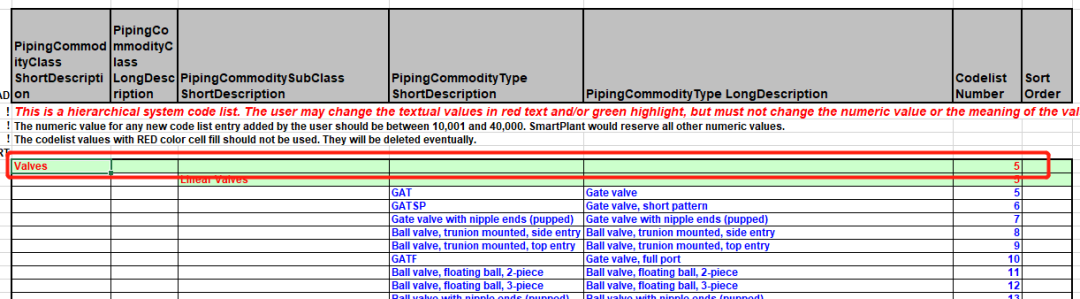

这是因为在Rqe文件中进行了程序的筛选，通过SP3DRuntimeQuery.CfilterDelegate的action以及argument参数进行二次过滤。找到了commodity class值为5的对象。

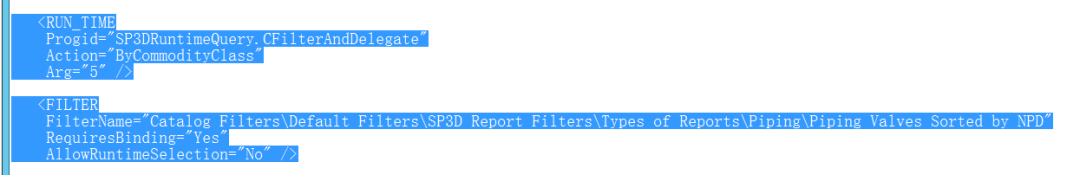

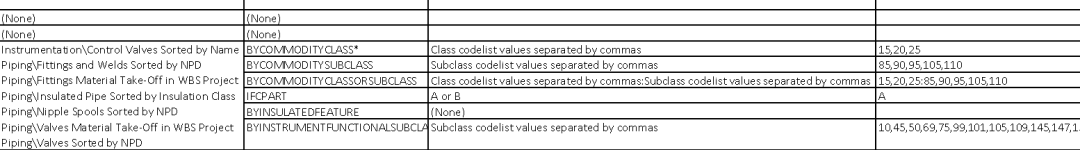

下图为相关示例：

通过以上两种方案都可以完成我们需要的输出结果。此外，我们还可以使用.Net方式定制报告，在代码中直接根据commodity class属性排除掉非阀门的对象，从而完成筛选。

条条大路通罗马，找到适合自己的，找到自己能驾驭的才是最合适的。
