Smart3D Block功能示例

本文针对label定制中的Block功能做入门介绍，通俗点理解Block，就是一个判断语句，在满足某些条件下返回相应的结果，并支持基本的逻辑判断。使COMLabel在应用中的作用大幅提升，不再过于依赖VB或者SQL。

下面做一个简单的实例帮助大家理解，目的是根据不同的管件类型返回不同的属性需求。

首先提取几个要用到的属性，如图：

之后在layout中输入在某一条件下想要返回的内容，此例中当管件类型

为管道时返回Cutlength，

为闸阀时返回faceto face，

为其他时返回OutsideDiameter。

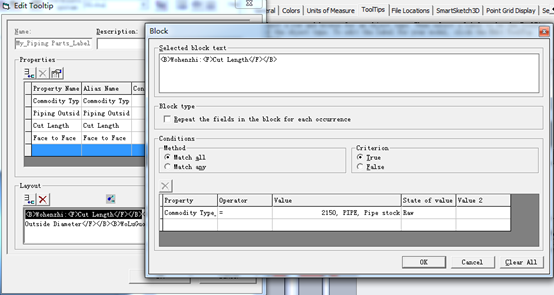

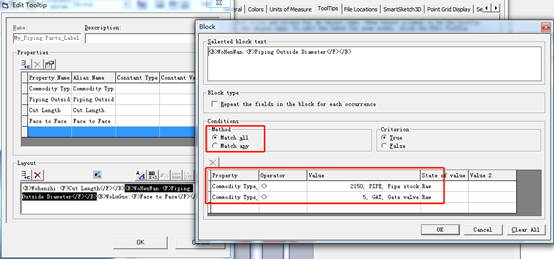

这里可以输入任何内容，之后高亮想要输出的内容，点击Block，界面如图，上方展示返回的内容，中间部分是基本的逻辑判断选项，下部则是具体的判定条件，这里根据property的不同Value的类型也不同，有的可以下拉选择，有的是直接输入。

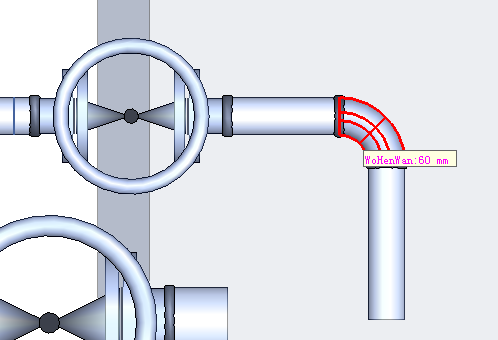

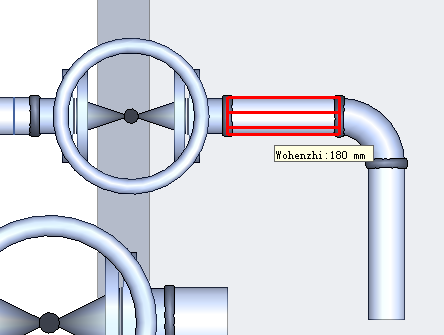

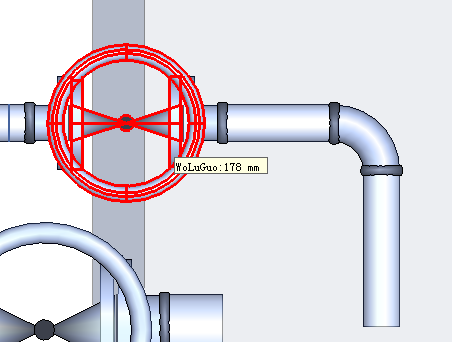

完成了三个判定条件之后（阀门方法同管道），便可以在Tooltips中看看效果了，三个不同的管件输出了三种不同的属性，并且格式统一（弯头稍微变了下颜色，谁让它弯呢）：

根据此思路，是不是就可以利用COMlabel 把PIPE和PART甚至更多类型放到一张SHEET中输出报表了呢？这是留给小明的课后作业。

Block在 ISO，平面图，报表中还是有很大的发挥空间，本文抛砖引玉，更多的功能期待大家发现。
