关于ISO图例的几点说明

通常情况下,ISO图纸中使用的图例,都是通用样式,约定俗成,或者结合描述加以确定。但是有些时候,作为一套图纸的完整性需求,可能需要在图纸说明中添加相关的图例说明,legends。
本文就Smart3D中,跟ISO图例有关的一些内容做一些说明。

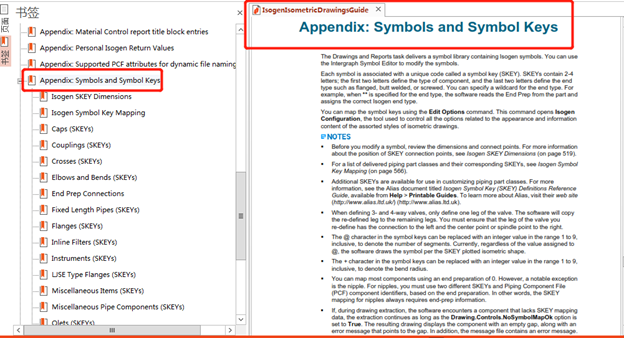

首先,我们可以从软件帮助文档中找到默认图例的相关说明。知道所谓的“SKEY”长得美丽不美丽。

存储路径:

C:Program Files (x86)Smart3DDocumentationHelp

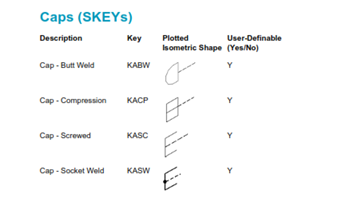

内容示例:

其实,从文档说明的角度来讲,将这个附件作为项目文件的一部分,就可以了。
下面,介绍一下关于“SKEY”映射的一些内容,即通常我们说的SKEY Mapping。
SKEY mapping是有默认值的,不是随意指定的。细节我们可以参考官方网站上的指导文件。

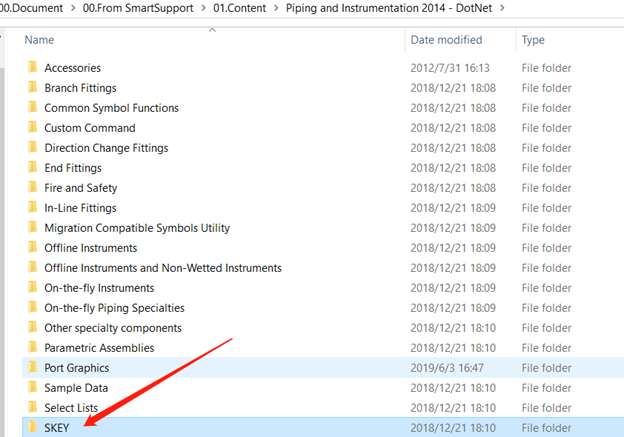

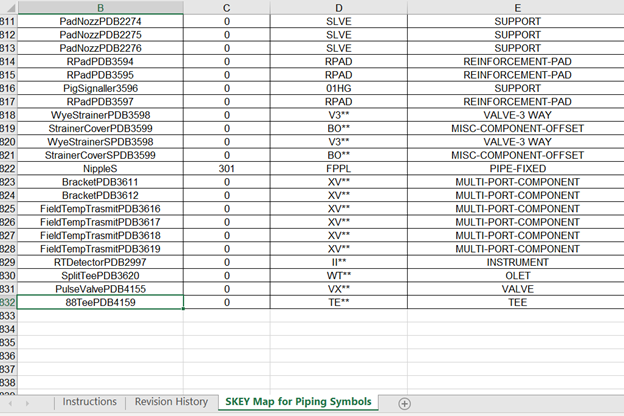

在文件中,可以找到所用元件的对应SKEY数据:

基于已有的示例映射,以及相关图例效果,有时候我们需要进行一些自定义操作,比如给法兰阀门的俩边画上两个“方块”。

这时候,我们需要用到,SmartSupport上面下载的symbol editor工具。利用该工具可以进行一些自定义。

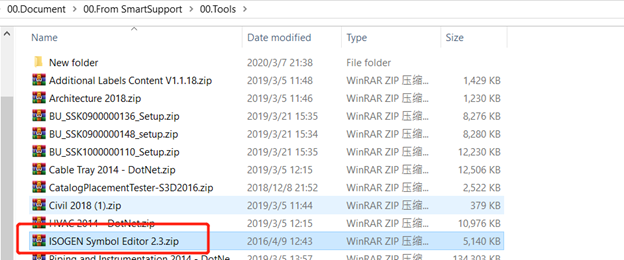

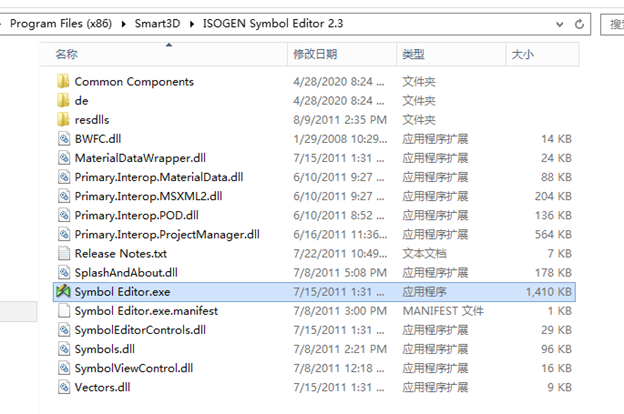

解压后如图:

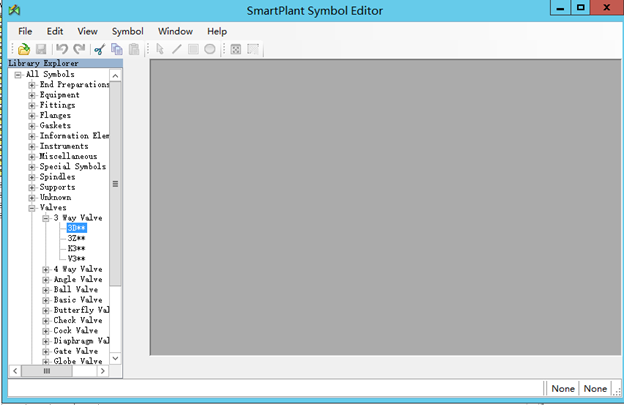

下图为打开界面:

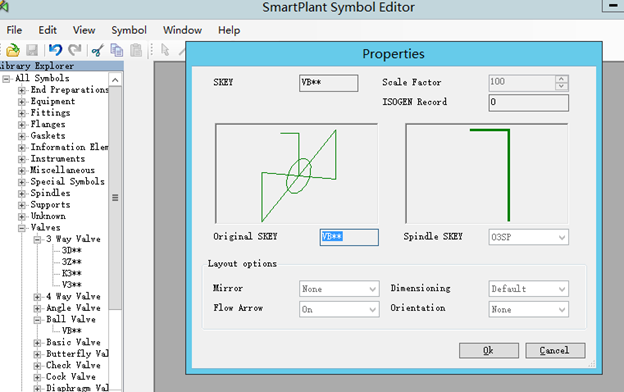

下面两图为自定义图例应用的相关设置:

关联自定义文件:

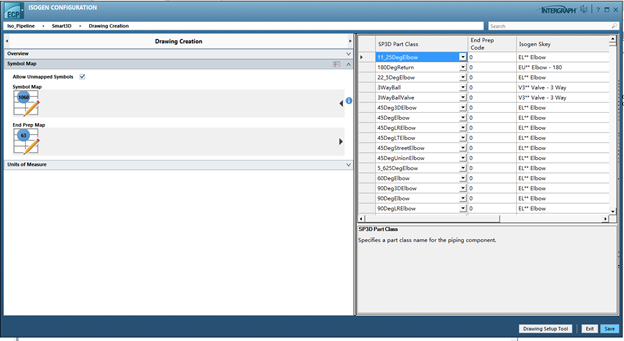

在skey mapping中启用相关文件:

引申一下:从上面的mapping中,我们可以发现,映射是跟元件关联的。因此我们对于Spectacle Blind元件的开关效果就做不到对应不同的symbol,如果要做区分的话就需要在建库时候做两个件,这样又与采购编码等有冲突。但是可以通过添加note的方式进行处理,通过label标记出Spectacle Blind的开闭状态。而,对于分体的paddle spacer和paddle blind则没有这个问题。

相关历史文章:
Y-strainer影响ISO图生成解决方案
Smart3D中stub end + backing flange 组合mapping的ISO skey
Smart3D ISO 图纸中显示各种Note方案
