Smart3D中由输出考虑输入的重要性

一直说，三维建模的实质就是把需要的建模对象完成其“定位、定性”两方面的效果，虽然不同软件有不同的完成方式，但三维建模的目的是一致的，都是为了最终的输出成品，用生成的模型，报表以及各种图纸去指导后期的采购，施工以及运维等等各个环节。从用户的角度（输出的内容）上去考虑所需的输入内容，有助于我们项目的高效运行，保证项目满足后期的要求。

本文主要从举例介绍一下输出与输入之间的关系，强调一下从输出考虑输入的重要性。

本文主要分以下几个方面做一些讨论；

压力管道分级属性

在国内项目中，大多要求对管线进行GA、GB、GC的压力管道分类。这就成了软件中的一个必填属性。基于软件的属性自定义，我们首先要确定属性的归属，由那个对象继承该属性。在工程上，压力管道分级除了跟介质及工况还与管道尺寸有关。因此，我们可以确定该属性的归属应该是“Piperun”。

这是一个最典型的属性梳理过程。由此，我们应该知道：

首先，属性的增加是基于成品文件的输出需要；

然后，属性的归属则是基于工程相关规定。

WBS输出ISO

在项目初期，理论上，我们需要对ISO图纸有一些基本的样式要求。同时，在做规划时，应该也确定了ISO输出的模式。基于WBS还是基于Pipeline。如果是输出的图纸有要求“一图一号”，那么肯定是以WBS为单位；如果考虑施工分包，以空间区域进行输出，那么也就需要WBS为单位；如果需要以Test Package为单位完成图纸输出；也要有WBS；如果以管系为单位输出应力分析图纸，可能我们还要用WBS。

以上列出了可能用到WBS的情况，熟悉操作的都知道，如果在建模时不选中wbs相关选项，那么后期就需要进行“claim”操作。

如果项目初期考虑到，WBS的输出，其实可以将WBS claim的操作融于建模的过程中。这样就省去了后续的很多操作。

ISO图纸中材料分组

之前的文章中提到过，piping commodity material control data表格的一些作用。其中有一条元件的fabrication type属性，这个属性关系到了元件在ISO图纸材料表区的分组。因此，我们在考虑到输出时就应该在输入时加以注意。shop material和field material如果到出图时再去改，又浪费了很多时间。

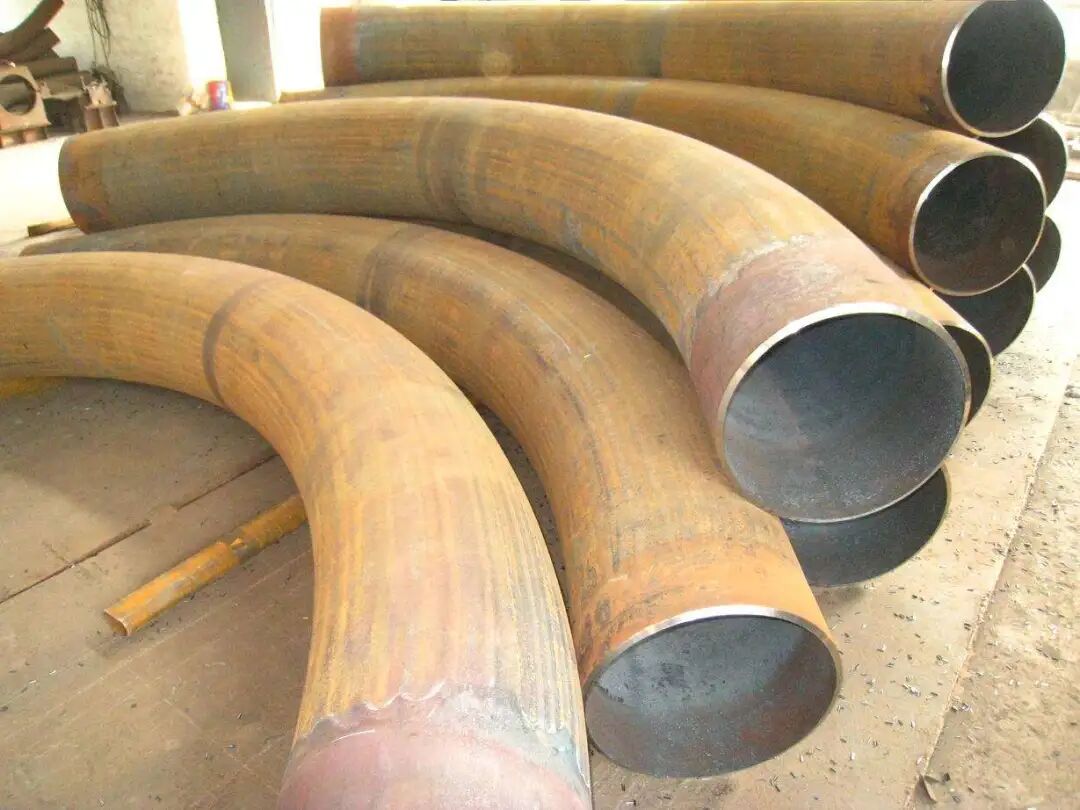

弯管出料统计方式

对于弯管，在材料统计上，我们可以考虑现场加工，按照管道长度进行统计；也可以按照采购成品考虑，直接做成弯头。两种方式的考虑就需要，两种不同的操作模式。因此，十分有必要在建模之前就确定相关输出方式。

人们常说，未雨绸缪，项目实施也是一样，前期计划的越合理，考虑的细节越多，可能后期浪费的成本就越少。
