Smart3D IFC Codeless rule简介

碰撞检查

作为三维模型，最主要的作用就是能够直观的反应出模型中各对象的空间关系。从而避免掉设计中的错误。碰撞检查也可以说是三维设计的基本功能。本文主要介绍一下Smart3D中的碰撞检查。

相关设置

相关设置操作以后再做介绍，《碰撞检查开启设置的一点强调》文章中，强调了一些注意事项。

碰撞检查报告

做完碰撞检查之后，我们可以在3D界面中，以及报告中查看相关的碰撞信息。

基于操作界面的碰撞检查结果：

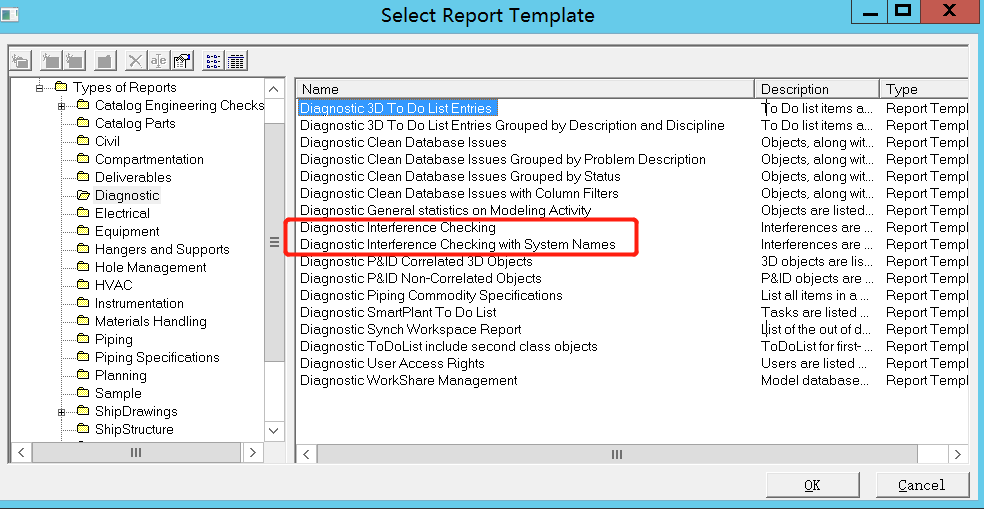

OOTB 报告模板中的碰撞检查报告：

此外，在SmartSupport 网站，还有另外一个碰撞检查报告输出工具，有兴趣可以下载试用。相关介绍如下：

Codeless简介

OOTB环境中，默认的碰撞检查规则是写在程序代码中的，因此碰撞检查规则的自定义就需要进行Coding的工作。这对于工程人员来说有一定的挑战。因此，软件提供了另外一种方式“Codeless” IFC rule，即不用代码控制而自定义相关的规则。

2016部署

在Smart 3D 2016版本之前，Codeless IFC rule的配置需要额外下载安装。在2016开始，相关功能已经集成在基本功能中，只需要做一些配置启用即可。

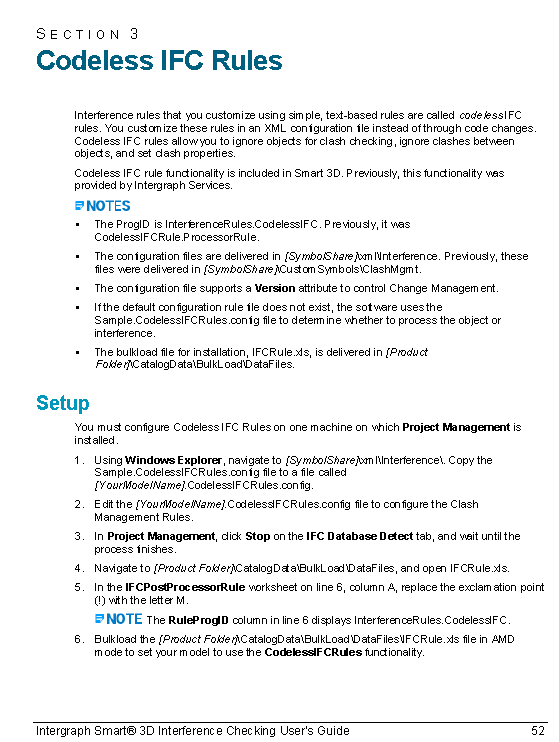

相关配置根据帮助文档中的，IFCGuide.pdf文件即可。如下图，详细一步步介绍了相关启用步骤。

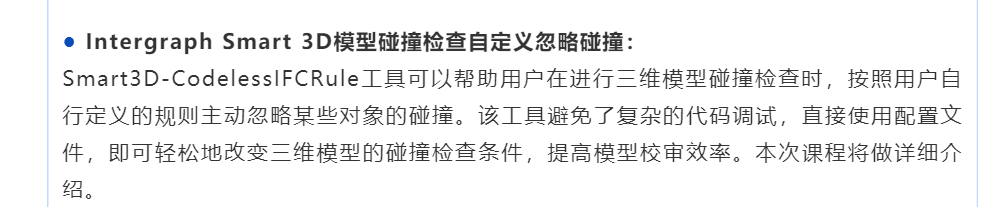

关于Codeless IFC规则的相关介绍，可以参考官方公众号的每日一课，链接如下：
