Smart3D自定义图纸属性及其应用

在图纸图框上放置自定义属性

下面步骤详细的说明了在图纸上放置自定义属性各个步骤：

1. 创建一个自定义属性的excel文件。这个Excel文件用于导入图纸的自定义属性及其名称。例如，可以创建一个名字为CustomAttributes.xls的文件。文件中包括了自定义属性的相关定义。更多关于表格中属性格式的信息，参见DrawingCustomProperties的excel文件，在Drawings and Reports Reference Data Guide中也有相关说明。

在 DrawingCustomProperties.xls 文件中，允许用户自定义最多25个自定义属性。如果需添加大批量的属性，请使用 Drawings-ExtendCustomAttributes.xls 文件。更多信息参见Drawings-ExtendCustomAttributes 文件。

这些文件也可以在官网上下载到。

2. 将自定义属性文件导入。关于导入操作的更多信息参见帮助文档。

3. 创建一个 .xsd 文件，用于在放置label时候，可以将新加的属性选中。用 DrawingCustom1 为属性名称为例，修改的数据如下： <xs:element name=”DrawingCustom1″>。

注意，只能用字母，数字以及下划线来定义这个对象名称，并且只能以字母开头。

4. 添加一行指向新增属性的字段。例如，使用上面的属性名称的话，新增的行应该类似 <pk name=”DrawingCustom1″/>。新建的 .xsd 文件应该类似如下：

</xs:element>

<xs:element name=”DrawingCustom1″>

<xs:annotation>

<xs:appinfo>

</xs:appinfo>

</xs:annotation>

</xs:element>

在Custom.xsd文件中使用的 pk 名称必须和导入属性的excel文件中的属性名称保持一致。

5. 确保 .xsd 文件存储在 SymbolsDrawingsCatalogLabelsBorderSchema 文件夹。

6.进入 Drawings and Reports模块，点击 Tools > Edit Border Template。

7. 选择所需的图纸图签文件，并单击OK. 在SmartSketch Drawing Editor中会自动打开相应的图签文件。

8. 在标签分组中选择Custom的分组。

9. 在列表中选择需要使用的相应的属性标签。

10. 视图调整至需要放置相应标签的位置，左键单击以完成放置。

11. 根据需要继续添加其他的图纸属性。

12. 右键单击以退出命令。

13. 在退出SmartSketch Drawing Editor前，对模板文件进行保存。

14. 更新任意使用修改过的图签的图纸。更多信息参见用户帮助文档。

15. 在图纸处右键单击，选择“property”。

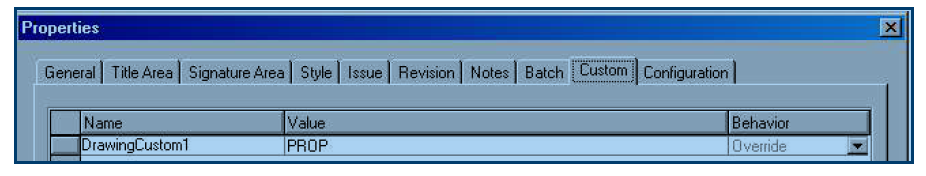

16. 点击Custom tab。新增的自定义属性显示如下：

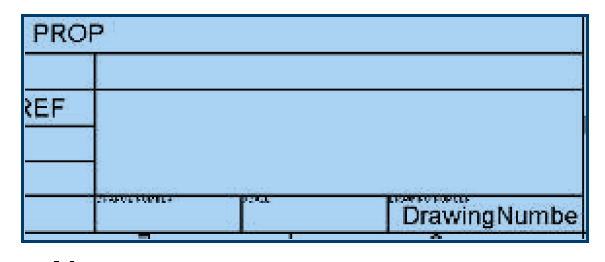

17. 右键单击图纸选中打开，然后验证属性是否添加成功。在图纸的标签栏会显示相应的新增属性。
