通过DBQ方式生成的ISO图,一共有以下几种状态：
这些Drawing Status是Update时，图纸生成的状态。如果后续模型中的管线被移动和调整之后，ISO图的Drawing Status并不会发生变化。
此时如果需要更新图纸，可以先对图纸进行refresh，此时程序会将模型与上次update时的图纸进行对比，更新图纸的Drawing Status，选择将那些out of date的图纸进行Update即可。大可不必，将每根更改的管线记下管线号。

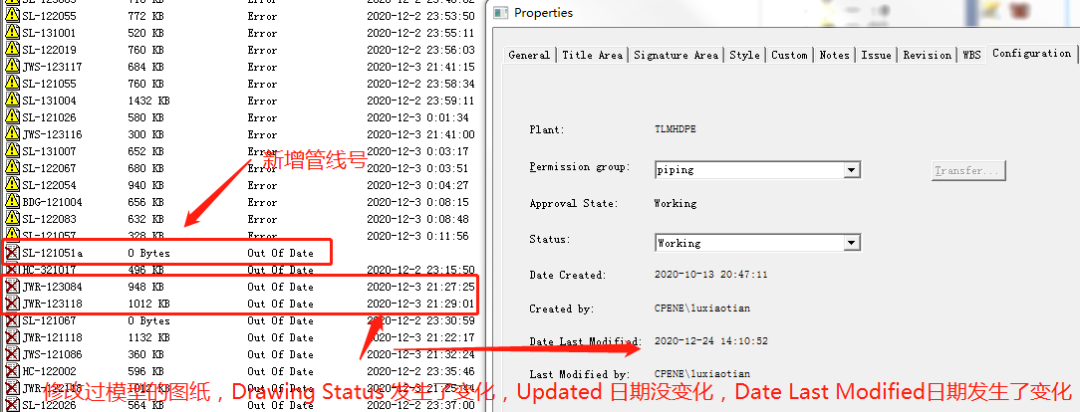

Refresh之后，模型中修改过的图纸，Drawing Status会发生变化，更新为×（Error状态的图纸也会有变化），图纸的大小没有变化，状态更新了的图纸属性中Configuration的Datelast Modified日期会更新。
所以，对于那些Error状态的图纸，可以根据Date Last Modified的时间来推断是否需要Update，这也算是一种遗憾吧。祝大家的Iso图全是绿色的对号，没有黄色感叹号和红色的小叉叉。
