Jacketed Piping Best Practices（译）

版本：S3D 2014R1 年月：2016二月

1 简介

夹套管道通常用于某些需要外部加热的工艺介质；通常热媒有蒸汽或者其他热介质在外部进行加热，保证工艺介质要求温度控制比较严格。

夹套管道是有双层管道组成，内部芯管输送工艺介质，外层环管输送热介质。

通常来讲，有两种伴热方式：

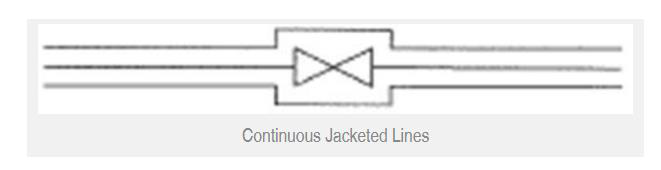

• 连续（全）夹套管线。所有的直段，法兰，管件，阀门以及支管等都夹套。

•

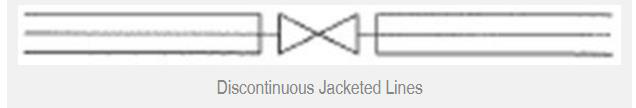

非连续（半）夹套管线。只有直管段是夹套的，法兰，三通，弯头，支管件以及焊缝等都不夹套。

2 术语

夹套内管: 内部需要严格控制温度的管道。

夹套外管: – 外部包围着内管的管道。热介质会在外管中流动以保证内管的温度。

跳管: – 跳管是在跨接法兰时候，帮助输送热介质的。在夹套法兰连接附近会用到这些跳管。从上部接入的是输送蒸汽，从下部接入的是输送凝结水，并将其送至回水总管。

夹套内管:

夹套外管:

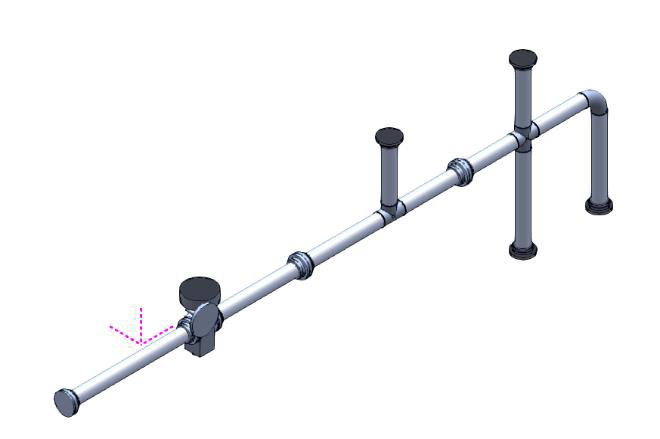

夹套内外管一起:

3 在 S3D进行夹套管道建模

在S3D中建模，内管及外管需要建立两个独立管线。因为首先两个管线的介质就是不一样的。这样也就可以分别为内管和外管输出ISO图纸。

3.1 管段类型

从属性上区分一个管段是内管还是夹套外管是在两个管段之间建立相应的关系。

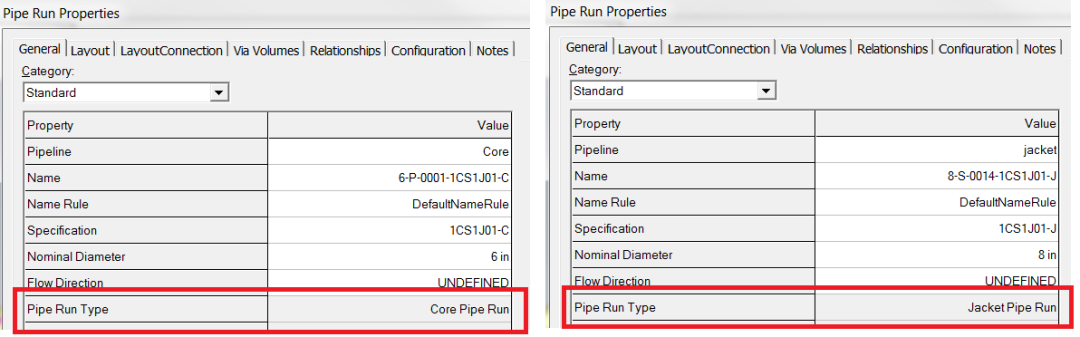

在管段的属性界面选择正确的管段类型。

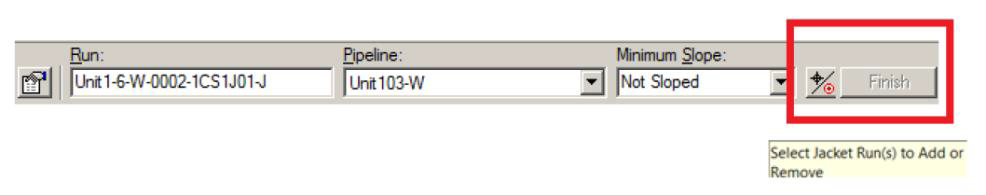

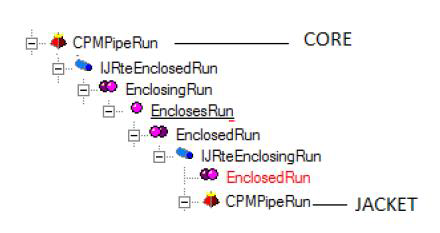

在建模过程中，需要确认所建的内管与正确的外管建立了相关关系。有一个选项如下图，在选项卡中，可以辅助检查内管与外管的关系是否正确。

3.2 布置局限性

• 对于桥接部分目前只支持3口的夹套法兰。

• 在模型中，3口的夹套法兰需要是基本元件。否则会提示 “Cannot route from the mating part. Please change the mating part to base part and try again” 。

• 夹套外管必须是闭合的。如果出现开放的端部，ISO生成会失败。

• 目前不支持半夹套。

3.3 管件放置

复合尺寸选项：

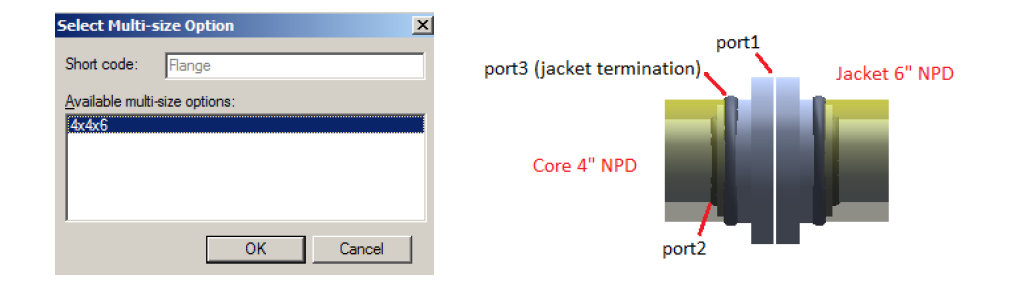

在非夹套外管上根据正常的流程放置相关元件。夹套法兰会因为数据库的设置，跳出相应的选项对话框。这样就可以完成对夹套外管尺寸的选择。示例如下：

配套、基本元件

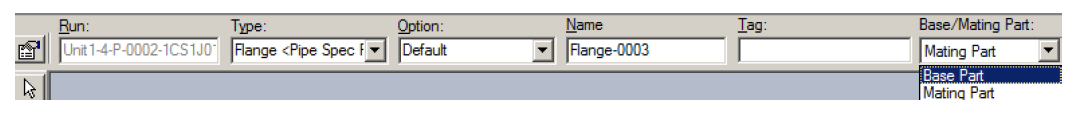

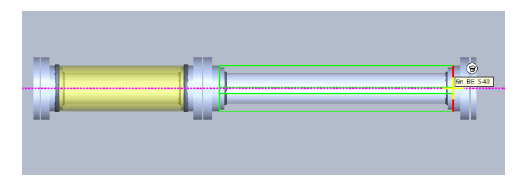

S3D 在放置元件时，通常会根据等级原则生成配对法兰。在放置夹套法兰时候，需要保证所放置的元件设置为基本元件。可以在编辑栏中将配对法兰调为基本元件。

阀门

目前不支持从阀门的端部连接跳管。只有3口的夹套法兰支持内外管的同时连接。

跳管

跳管是用来连接夹套管道分段的。跳管属性需要设置为夹套外管。

注意: – 为了更好的显示ISO效果，跳管需要每段都是单独的管段。

开口端。

夹套管道必须是闭合的，任何时候的都不允许有开口端。否则ISO图纸生成会出现问题。

3.4 表面显示效果设置

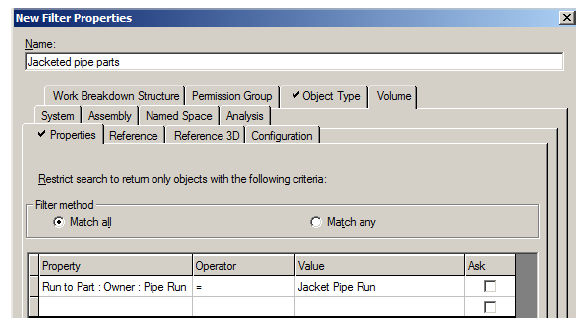

可以添加一个新的显示效果规则，用以区分内管和外管，通过外管的半透明显示，来清晰的区分内外管。记住，一个显示规则是用过滤器来区别一组对象并于显示效果关联。可以通过从管件到管段的关系，找到管段类型的属性创建过滤器，如下：

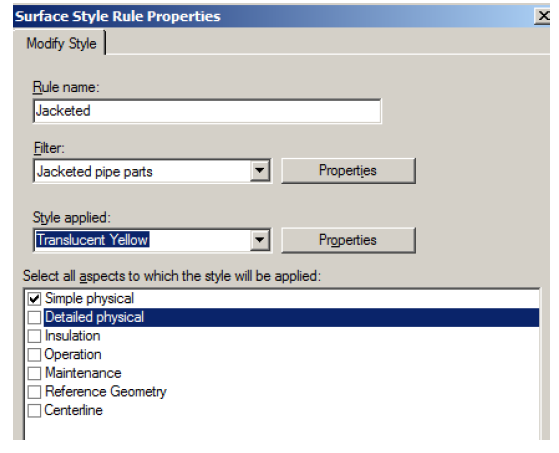

基于上面的过滤器，如下设置一个外管半透明的显示规则：

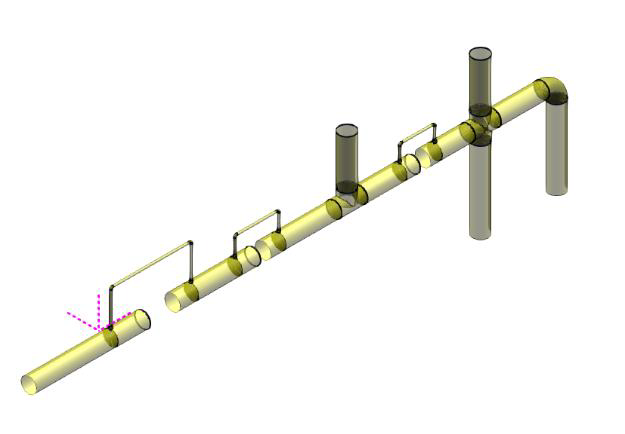

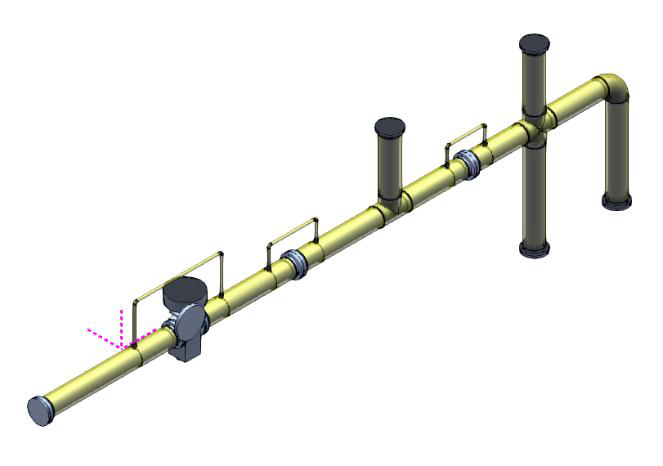

应用了surface style rule 之后，模型效果显示如下:

4 参考数据

通常来讲，内管输送主要介质并对腐蚀和污染比较敏感，因此所用的材料与外管通常是不一样的。需要有两个管道等级来区分不同的管件，来完成夹套管道系统建模。所需数据与非夹套管等级其实还是基本相似的，只是有如下的一些例外：

4.1 Piping Commodity Filter

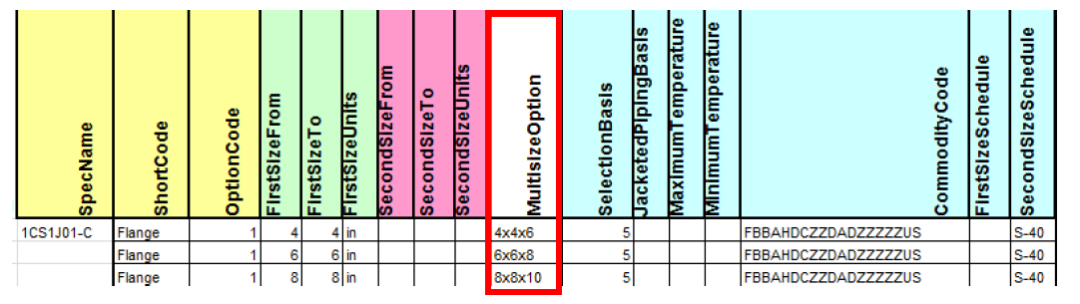

piping commodity filter 规则的主要功能是指定内管和外管的相关元件。在内管管道等级中添加夹套法兰需要使用复合尺寸选项（multi-size option）。因为夹套法兰需要考虑既要连接两个不同尺寸的焊接端，还要考虑相关的螺栓连接端，因而有三个口而不是两个。

4.2 管道元件库

下面列出了需要在夹套管等级中进行区分的一些特定元件：

对于夹套法兰使用松套法兰以及带颈对焊法兰的相关图例应该为SP3DJktdInsertFlange.JktdInsertFlange。

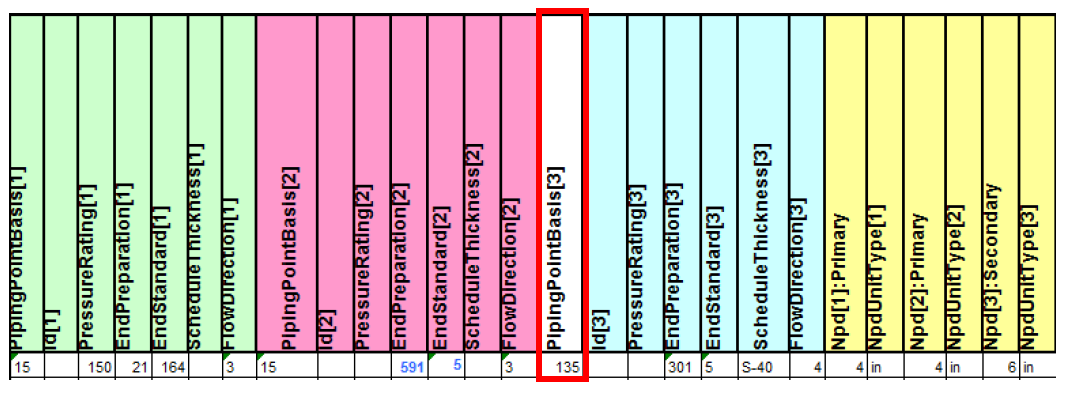

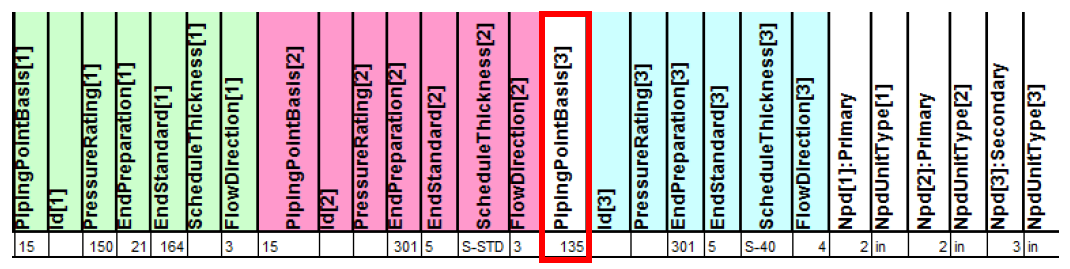

这个元件有三个端口，配合为bolted x non-bolted x non-bolted. 相关piping point功能属性设置需如下所示：

带颈对焊夹套法兰:

松套夹套法兰:

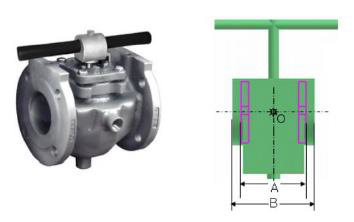

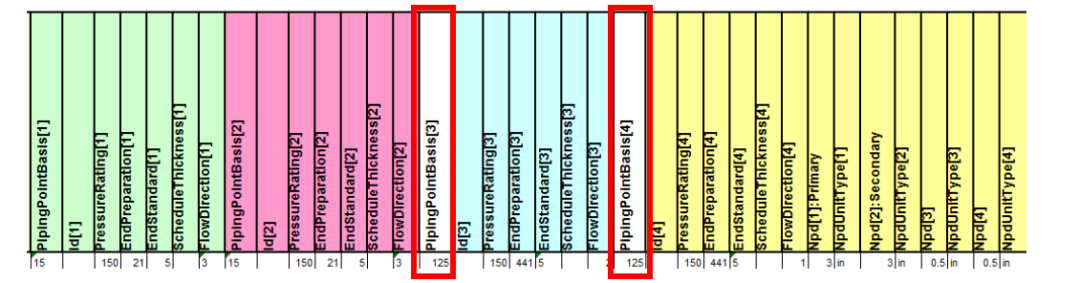

例如，夹套阀门的图例定义 SP3DPlugValve.CPlugValve，使用四个端口连接管道，3/4两个端口是用来连接跳管的。

13

4.3 选项表

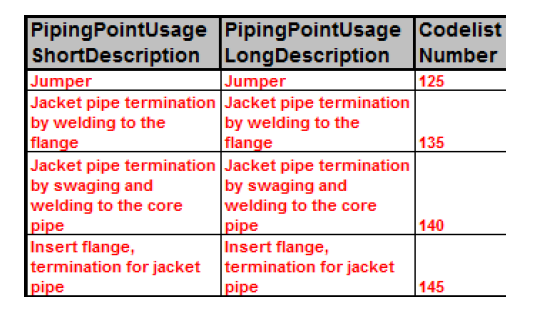

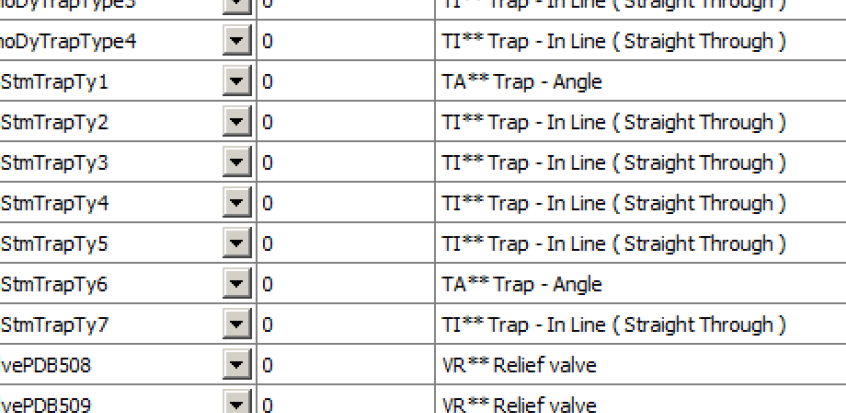

管道连接点选项，基于相关选项表可以区分出不同的管道连接功能。

现阶段,只支持135选项值这种使用夹套法兰的方式。以后的版本中，140以及145 选项将可以使用。从而完成如下图这种“半夹套”的相关布置。

5 ISO图纸

现阶段，可以输出独立的两个管线的ISO图纸，一个内管，一个外管。并且图纸上，都会显示相关连接信息，已经相关参考效果。

例如，在内管ISO图纸中显示外管连接信息，同时外管ISO中也会显示内管连接信息。上述相关效果，需要确保满足上面3.1中相关设置。夹套外管的ISO会显示中空表达，用于表示出内管信息。

5.1 Isometric 风格包设置

有两个 skey分别是 JFWN & JFSO用来在ISO图纸上表达3口的法兰。元件分组也归属于法兰。

例如, 编辑iso风格包，添加并映射好夹套法兰的相关的SKEY。

15

5.2 局限性

▪ 不支持内外管作为一个系统输出ISO图纸。

▪ 不连续的夹套外管不能输出。

▪  “ExcludeContinuationParts”选项在输出夹套外管ISO时候是忽略的。

▪ 现阶段，外管上如果有管件或者阀门与内外均连接的话，ISO不能生成。对于过阀门的跳管，可以在阀门处直接甩一个端部。或者在阀门上添加一个tap点。

如下所示，末端封闭或者管帽使用注释的方案。这样也可以在图面上完成相关参考引用效果的输出。

16

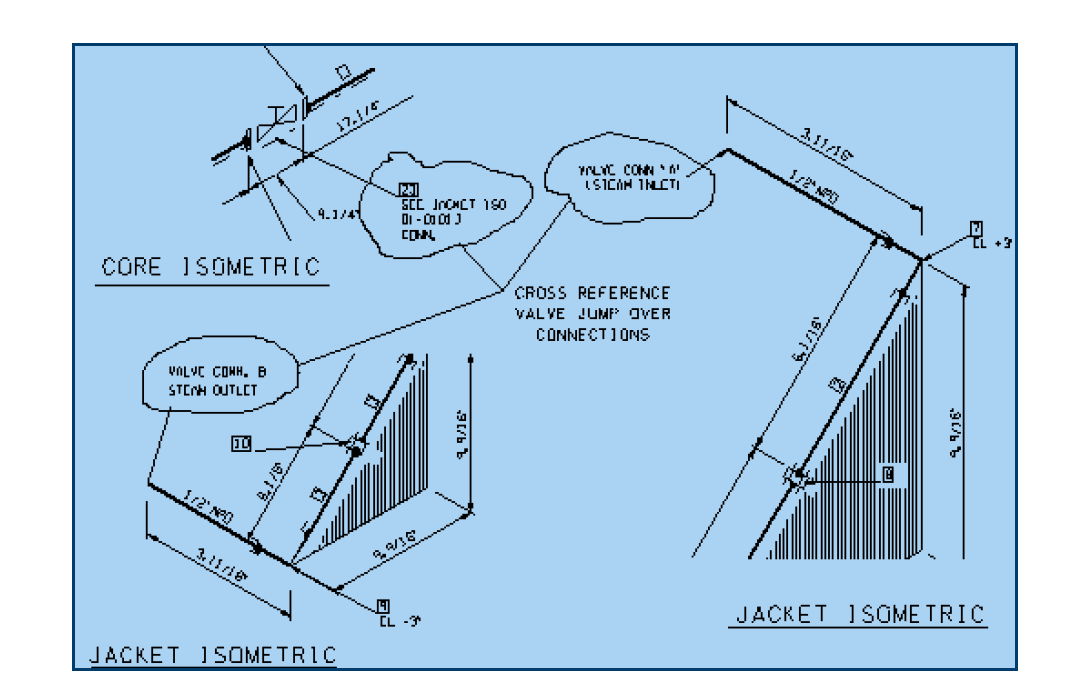

下面为夹套内外管的相关ISO示例，仅供参考。

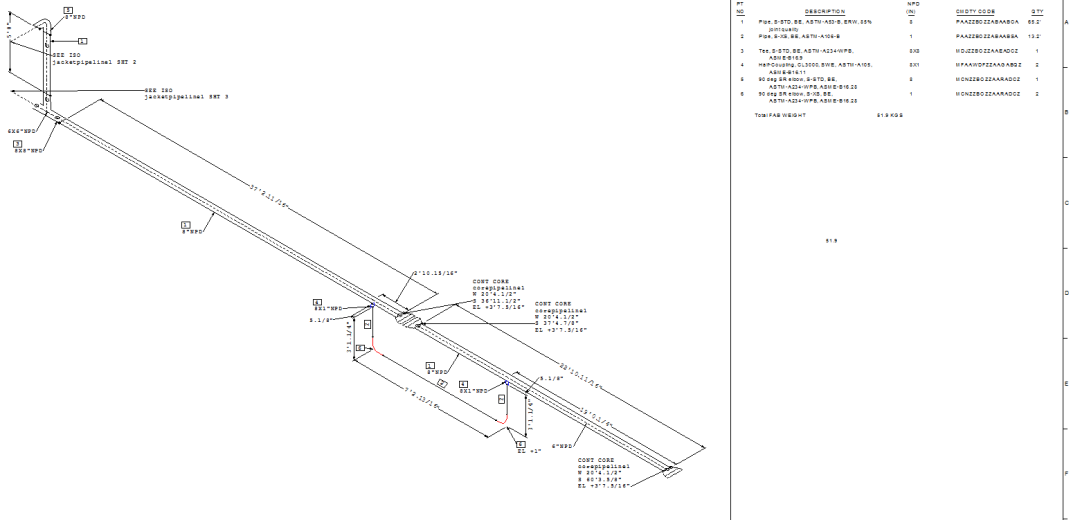

夹套内管的 Iso

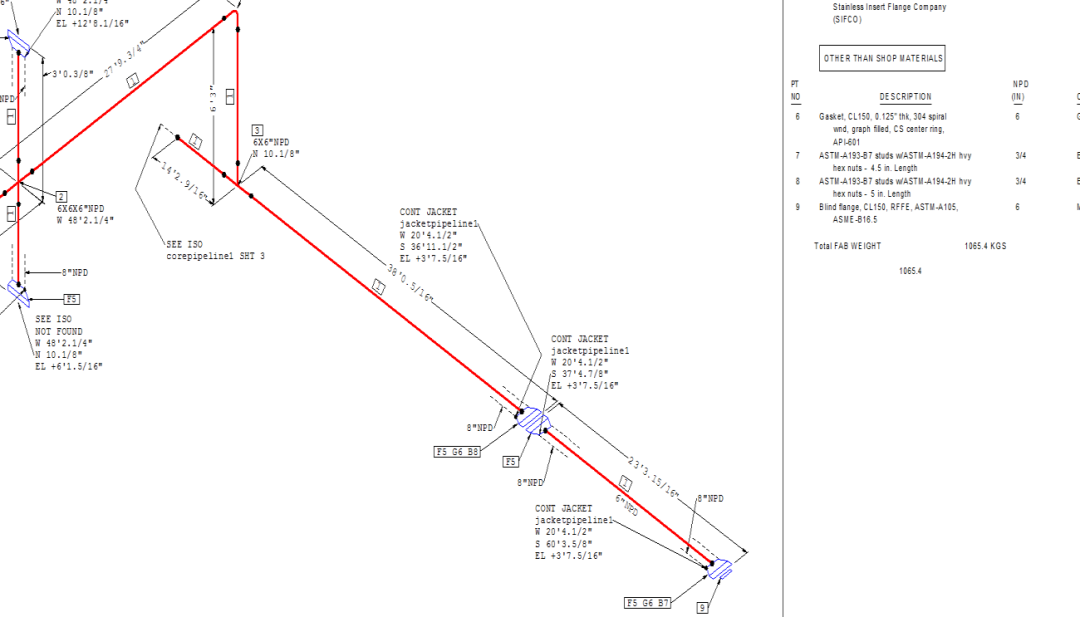

夹套外管的 Iso
