1.安装位置
\pc23252016挂项目Smart3D-GraphicClashReports。安装前需信息中心在share content文件夹进行设置。一个项目设置一次即可。
2.安装过程
2.1将Smart3DGraphicClashReports文件夹拷贝到本机，点击Install.vbs

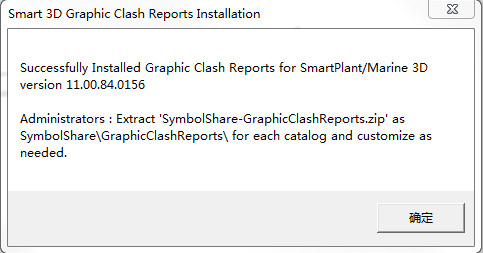

2.2弹出的对话框依次点击“确定”，最后出现成功安装的提示，点击“确定”
3.使用方法
3.1打开SP3D创建一个需要碰撞检查的过滤器，过滤器中包含此次需要碰撞检查的元件。

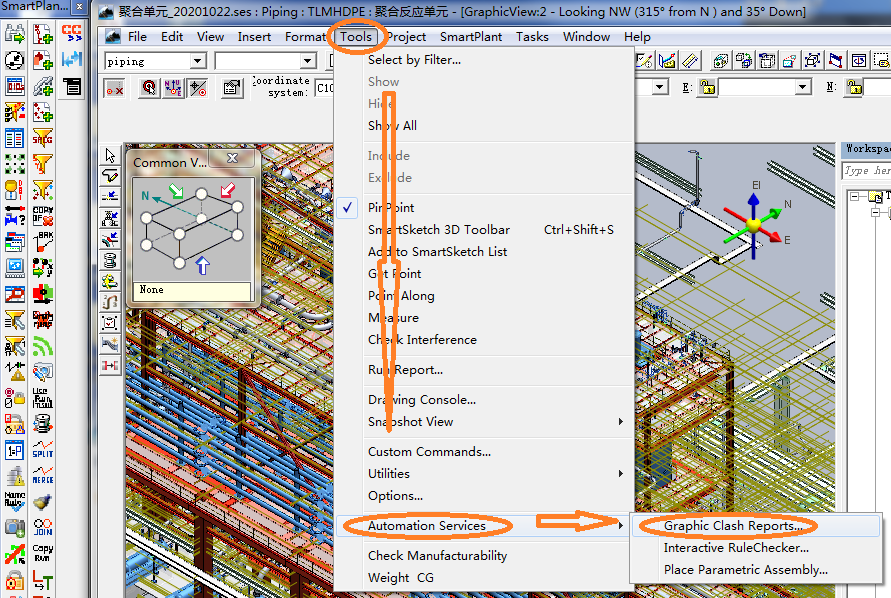

3.2之后通过Tools—Automation Services—GraphicClashReports进入工具中

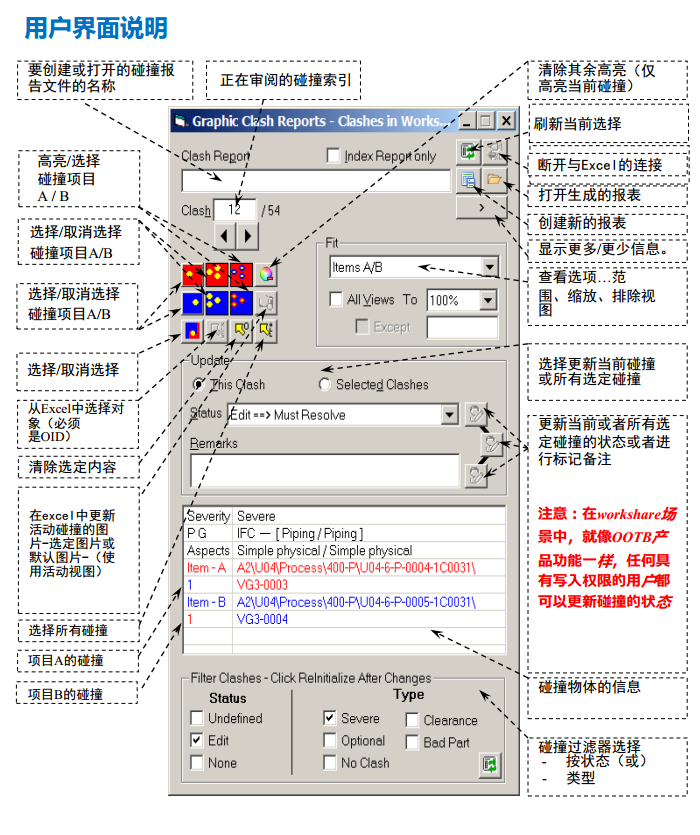

3.3打开后出现工具界面,界面如下

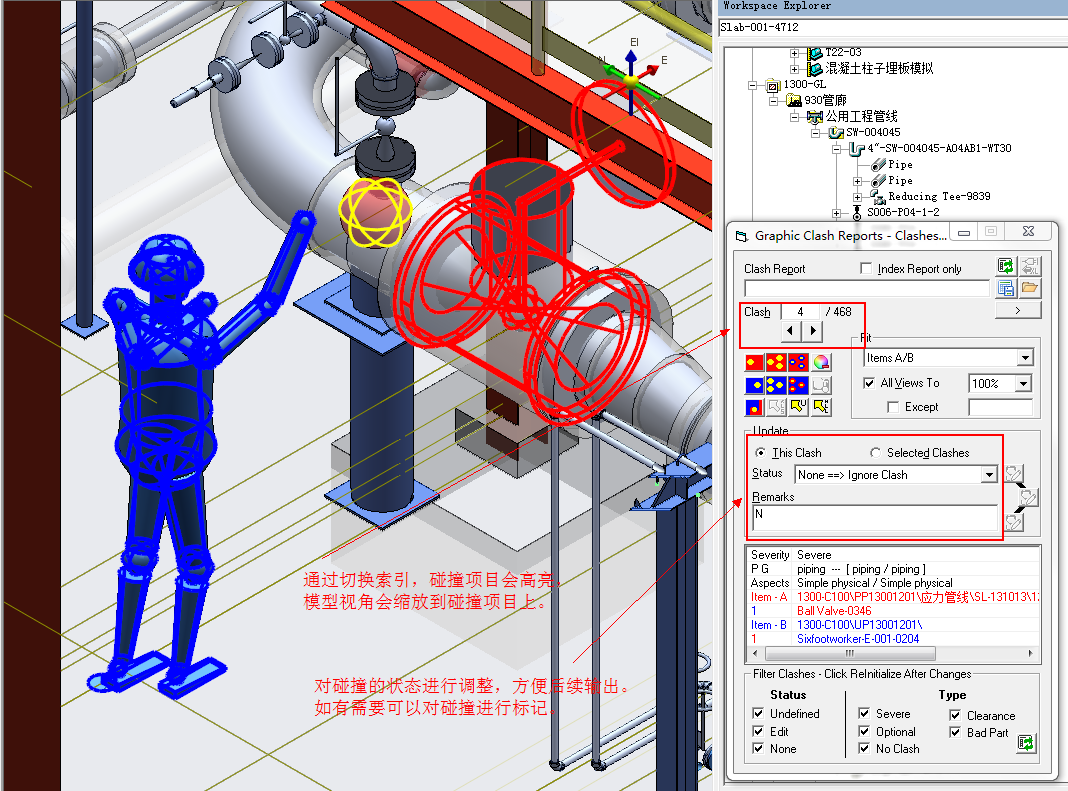

3.4通过切换碰撞索引,可以高亮模型中碰撞的的两个项目，判断两个项目的碰撞情况后，对碰撞状态进行调整或者标记。

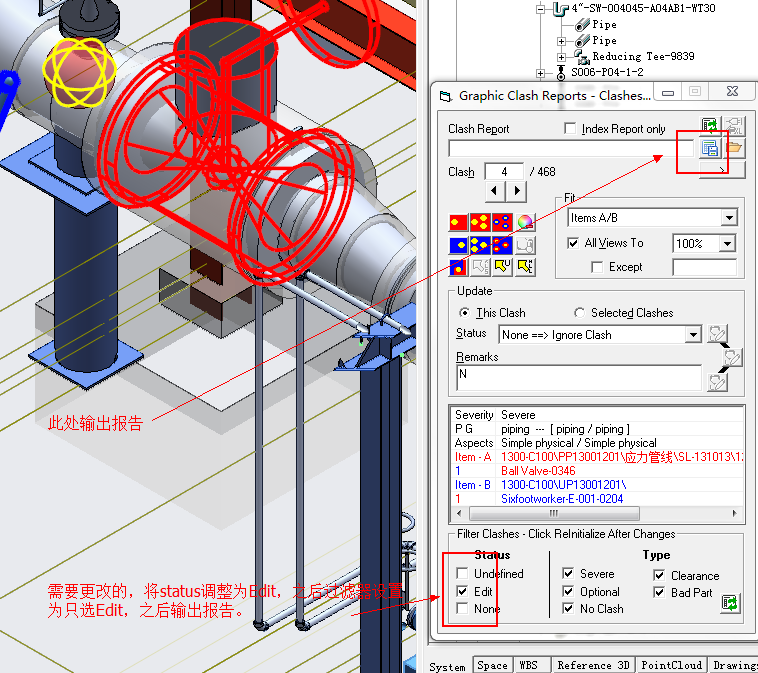

3.5 全部浏览完毕后，通过选择状态，将需要修改的碰撞输出碰撞报告。

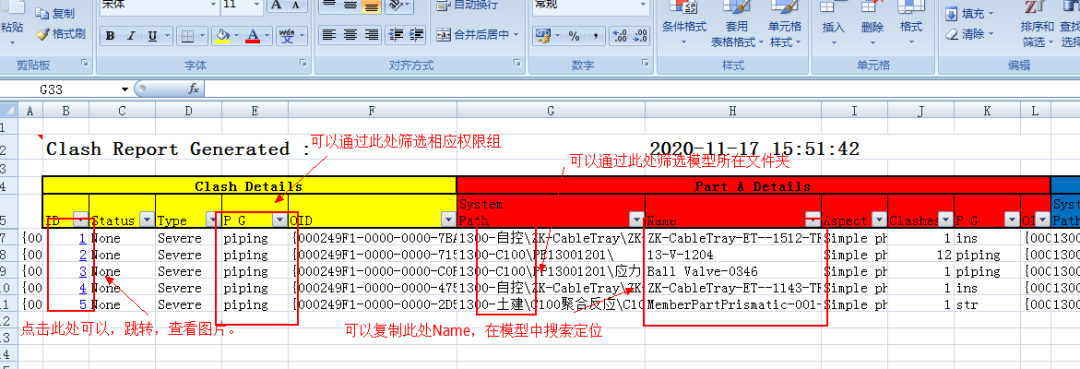

碰撞报告样式如下

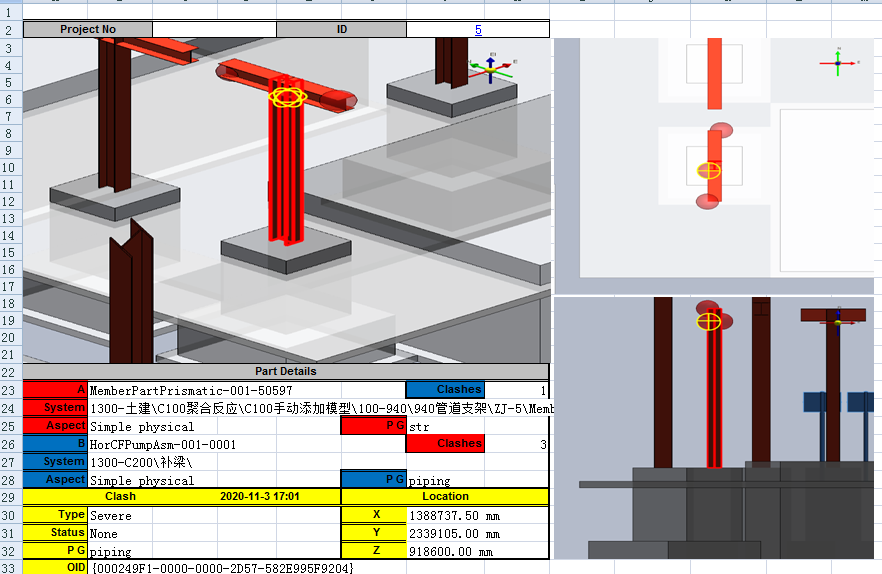

3.6报告包括两个Excel表。打开后可以通过索引表的ID行，进行跳转，查看碰撞图片。也可以通过PartA/B Details在模型中进行搜索。修改模型。
2020.11.16 管道室 卢啸天
