聊聊Smart3D中的定性

一直强调，BIM建模无非就两件事：模型的“定位”与“定性”。

前面文章《聊聊Smart3D中的定位》中，我们聊了一些关于定位的操作，本文介绍一些定性的问题。

定性，顾名思义，就是设置模型对象的各种属性。当然有些属性是与生俱来的，就像男人女人一样，看到就知道了。不同的对象有不同的属性，有的属性是必填的，有的属性是选填的。通常根据项目规定进行设置即可。

首先，聊聊属性类型。主要通过数据类型，输入方式，以及分组等进行说明。

数据类型，其实就是计算机程序中的几种数据类型，整型、字符串等。主要是在custom interface表格中进行定义的。比如描述的话，就是字符串形式；数值型的比如有单位的重量，长度等等。

如下图，Char为字符串。

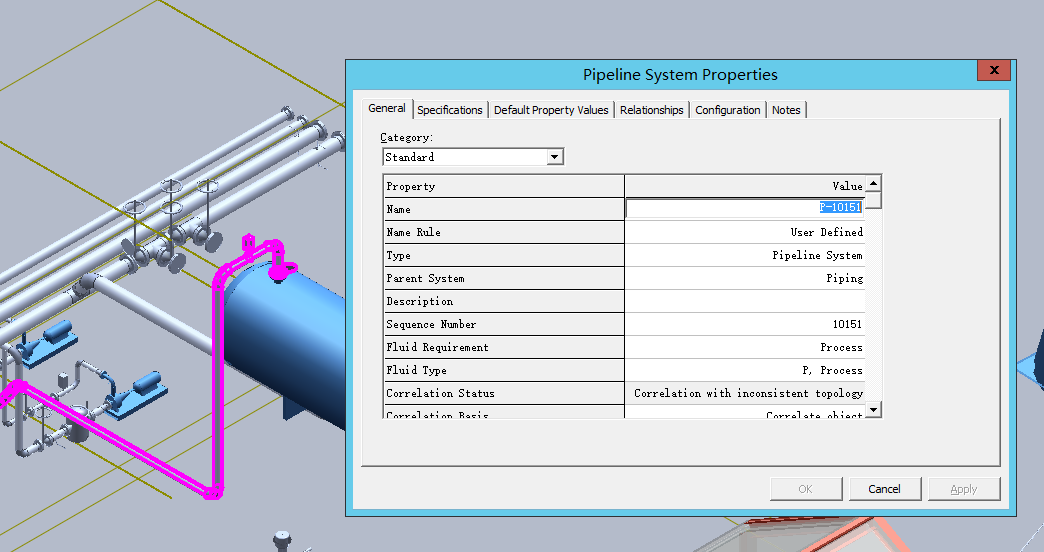

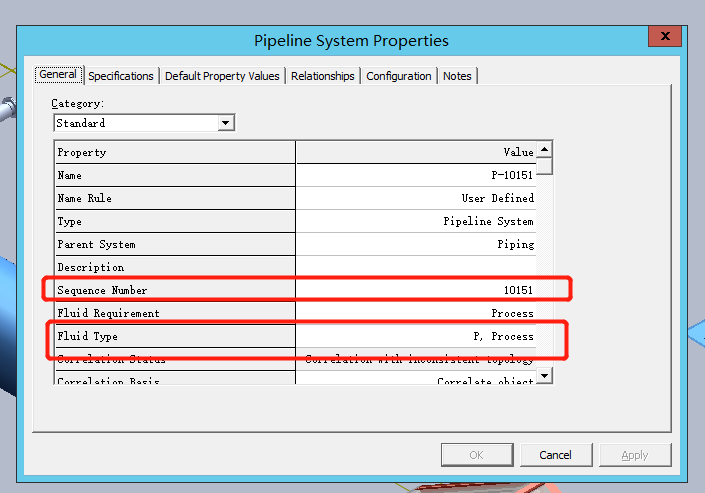

从输入方式讲，我们通常有两种输入方式。直接输入与点选。比如Sequence Number属性就是直接输入的；Fluid Type属性则是点选的。

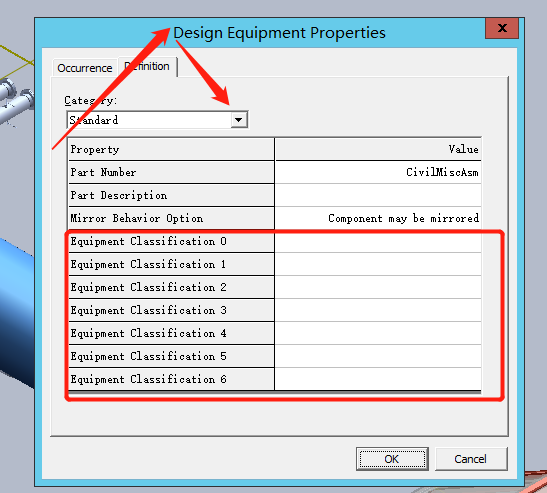

通用属性还是特有属性其实没有讨论的，比如阀门执行机构类型；垫片类型，设备归属等等都是特有属性，也就只有部分类对象支持。而名称、位号、归属则是全厂的通用属性。

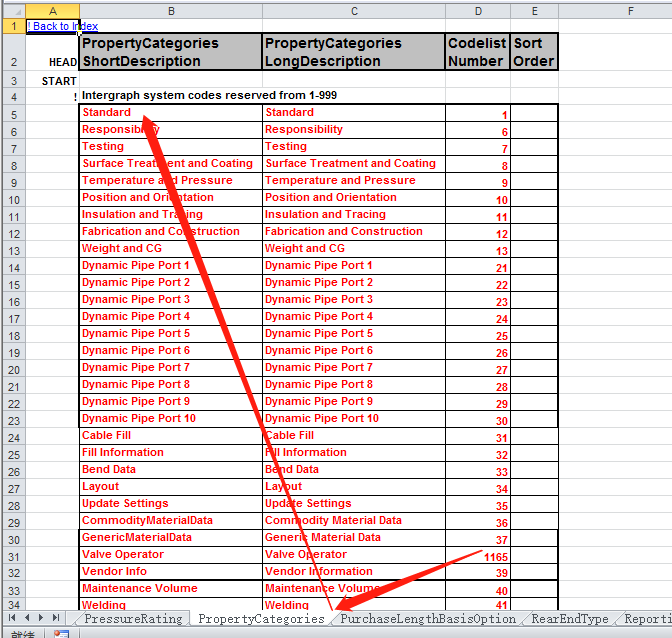

没类对象的属性都是由分组做管理的。比如标准、保温伴热等等。通过属性分组，可以很好的帮助我们管理属性、设置属性。如下图，为各种分组类型的定义表格。并且支持自定义。

下面，我们来聊一下模型最重要的几个属性，name、tag、system。

name，名称，也就是工程工厂对象的位号。比如设备位号，管线号，阀门仪表位号等等。这些属性是我们工程对象的最直接属性。每个项目在规定中都会有相应的命名规定，软件中也可以基于规定定制相应的name rule。

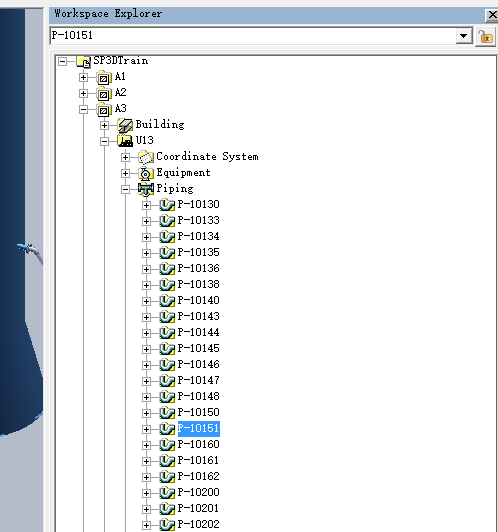

system，主要是对象的PBS（Plant Breakdown Structure）。工厂对象中，基于此属性进行空间、工序、专业等形式的对象分组。也是特别有意义的属性。

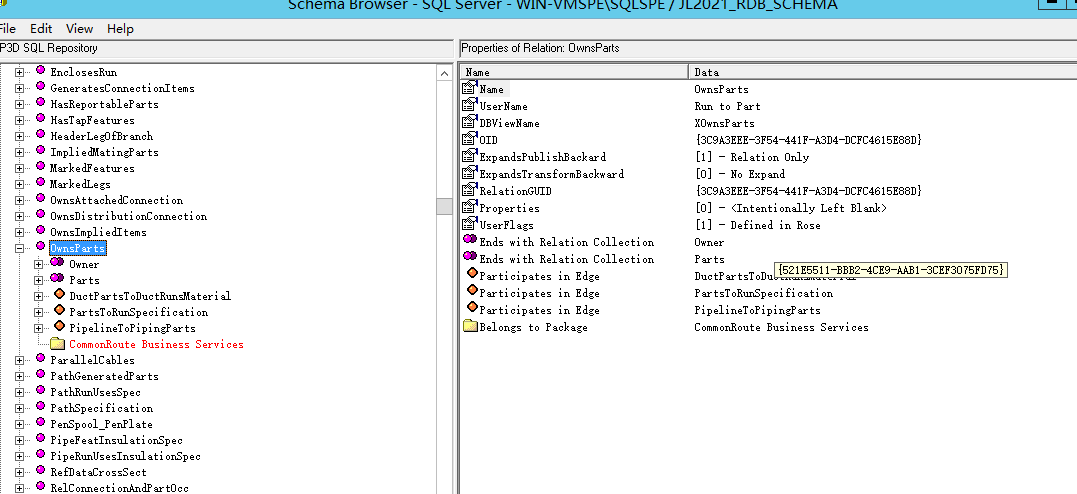

直接与间接属性。其实应该称之为对象关系更为合适。不同的对象间如何跳转。阀门管件如何继承或者获取管线的属性。这时候主要使用软件提供的meta data broswer和属性查询工具就可以。

下面聊聊属性定义时容易出的问题。

可能有差错的属性，比如feature的spec和piperun的spec。

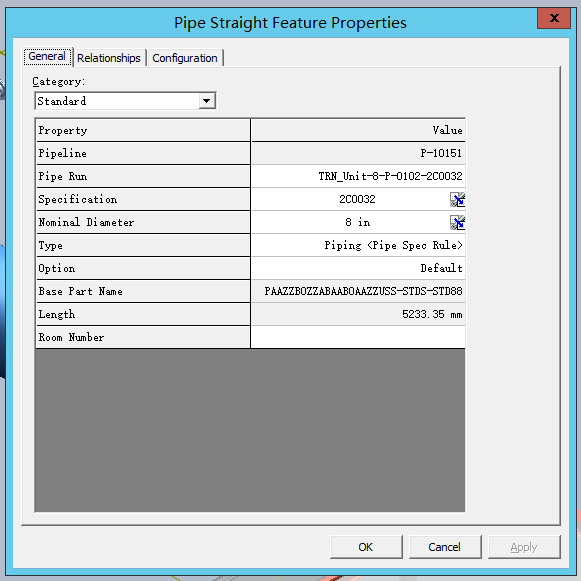

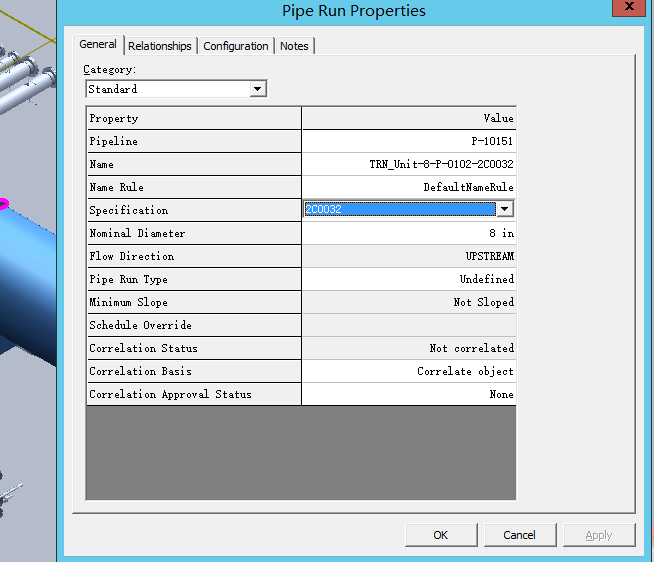

通常而言，模型中piping feature的spec属性是继承的piperun的等级属性的。如下图，如果设置piperun的属性，piping feature的specification会一起变化，但是反之则不通。这就导致有时两个属性不一样，需要注意。

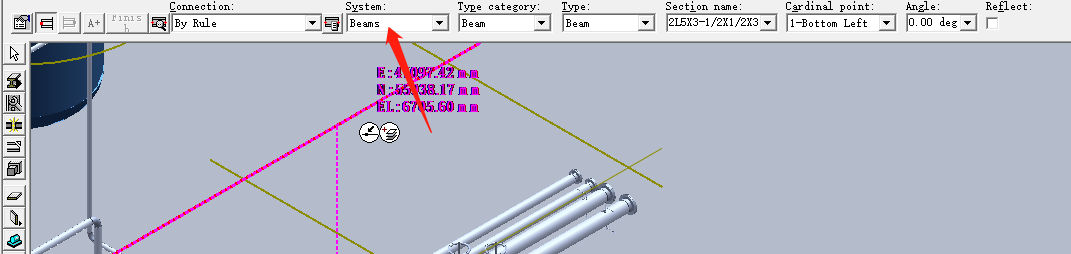

结构的system是最容易设置错的。

在结构建模过程中，system属性往往是比较容易忽视的一个属性，这个属性的忽视比设备分组忽视的危害更大。如不设置的话，项目根目录就会有很多“流浪儿童”，数量多了之后往往就可以称之为模型垃圾。更大的危害则是影响同事之间的合作关系，影响团结。“总有一些贱人想害朕”，每天都会有画好的东西找不到，出现各种不和谐。

快速设置属性的工具，import name、添翼的快速属性编辑显示等。

完成设置属性，剩下的就是输出与应用了，输出很直接，定制报表图纸直接输出想要的属性等；应用则主要是指定制filter。

比如大于一定尺寸的管道；根据fluid 分组划分的管道；基于设备分组做的出图规定等等。

比如输出元件的物料编码，输出管道的尺寸，输出管线的介质等等等。

正确的属性设置是我们数字化交付的基础。理解好相关属性，合理利用相关工具保证数据的准确，提质才能增效。
