Smart3D中八字盲板建库及出图解决方案推荐

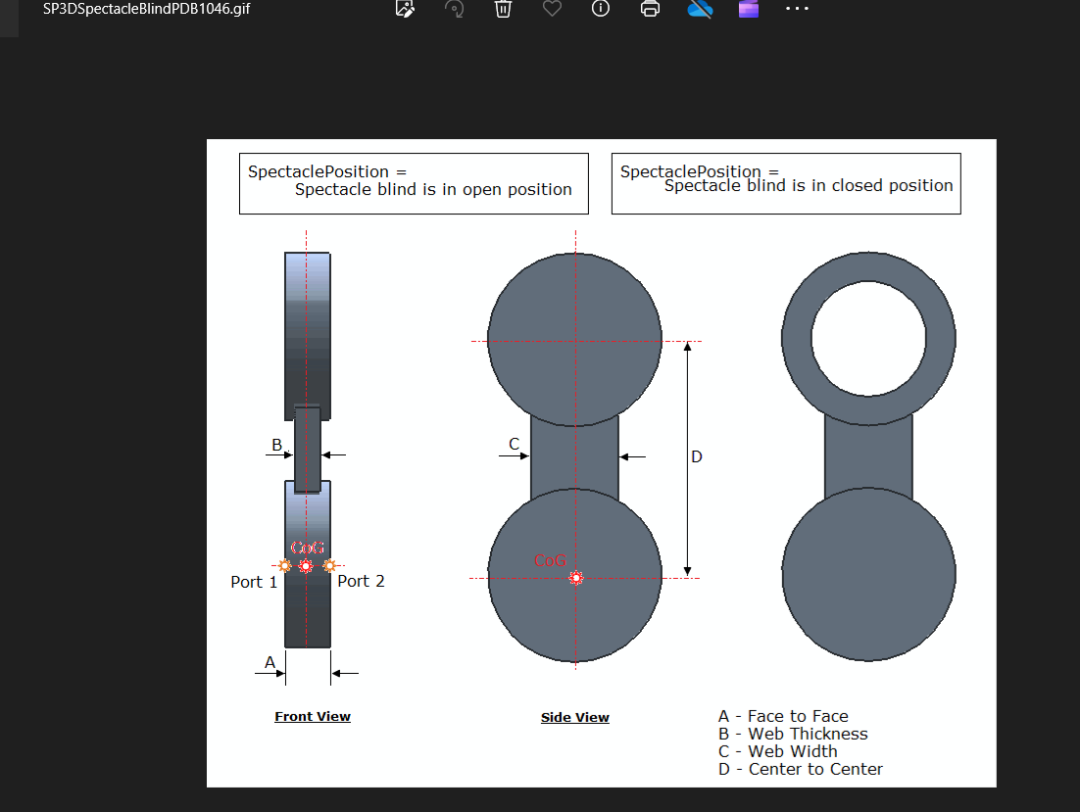

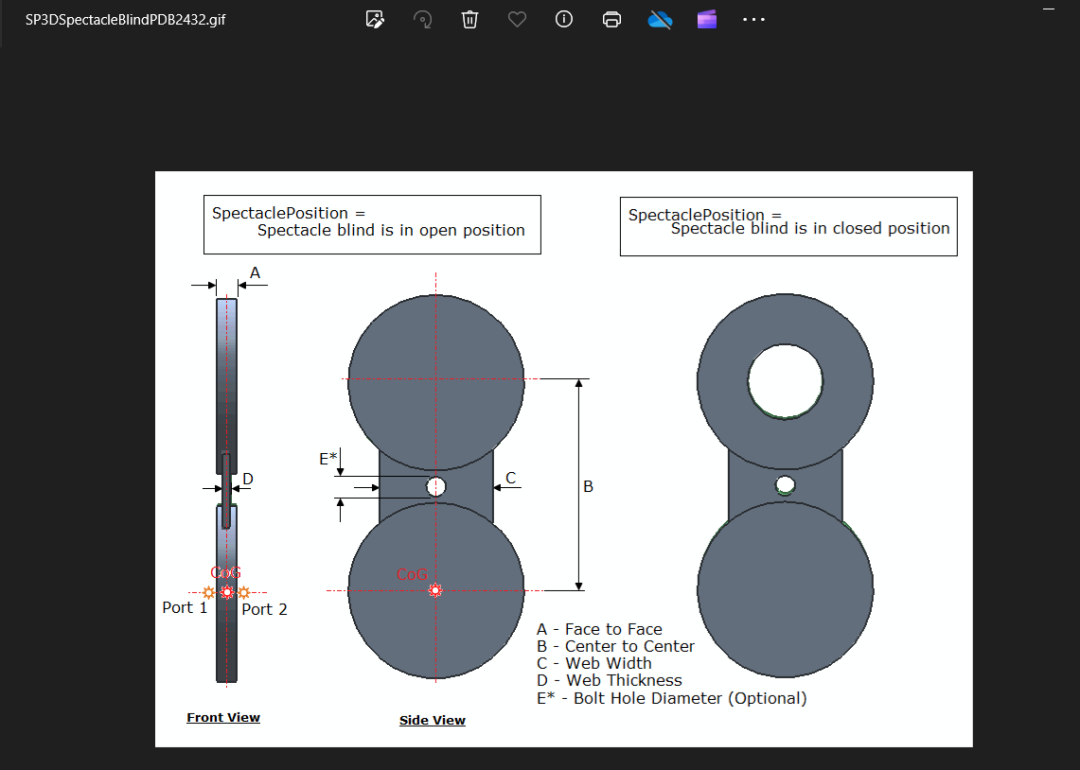

问题如上，目前软件中使用的八字盲板在输出ISO图纸时，默认的都是如上的效果。之前文章中也介绍过八字盲板的ISO后处理方式设置方案。

本文介绍一个特殊的系统解决办法。

前提，在项目元件库创建时，我们有物料代码（CC码），唯一码，如果项目中使用唯一码进行出图出料，那么我们就可以基于唯一码的操作，使用如下方案处理。

首先，建库时候，将八字盲板分成两个sheet，注意使用不同的CC码相同的唯一码。

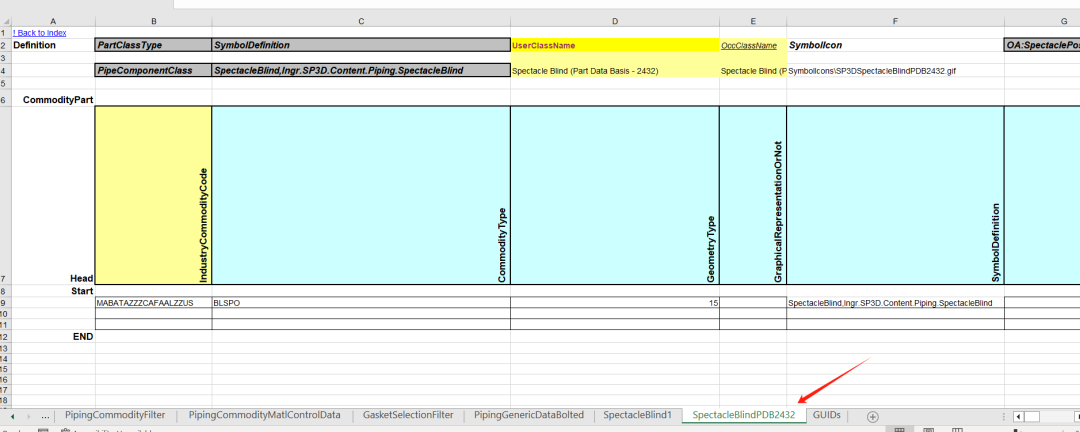

打开例表：

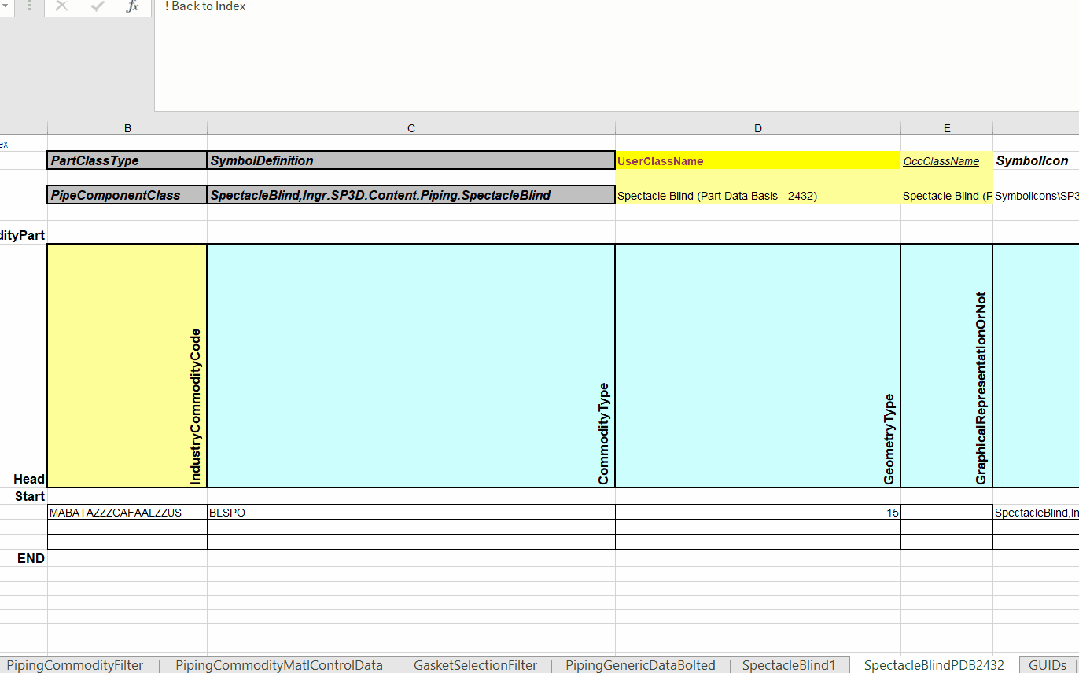

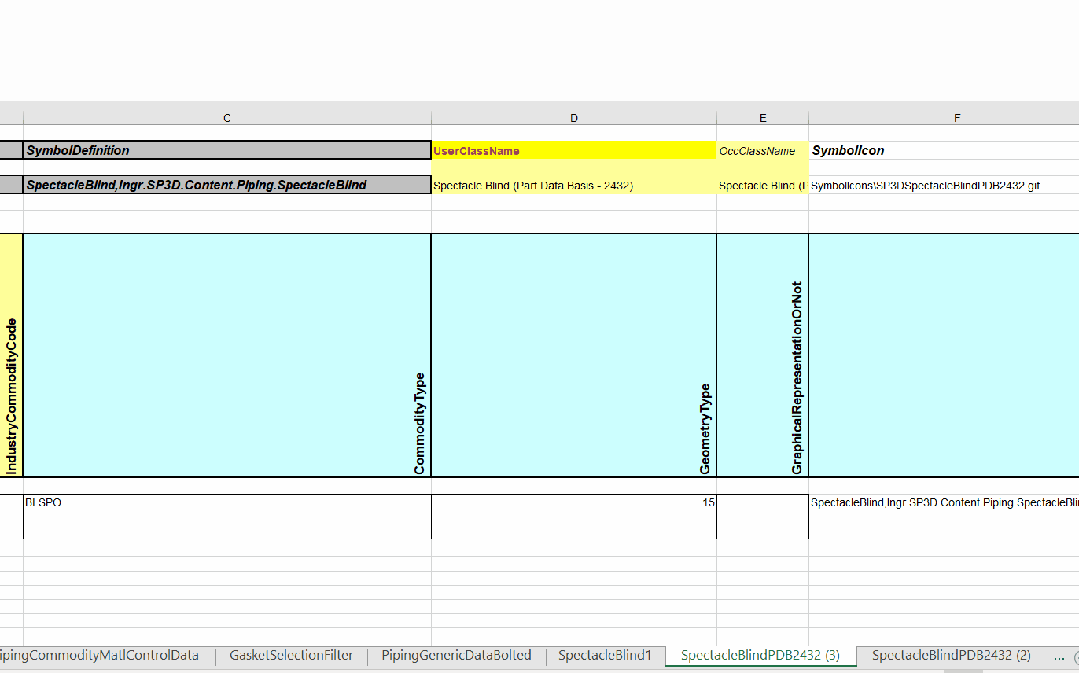

将2432例表复制为两个sheet，

重命名分别为2432open，2432closed。

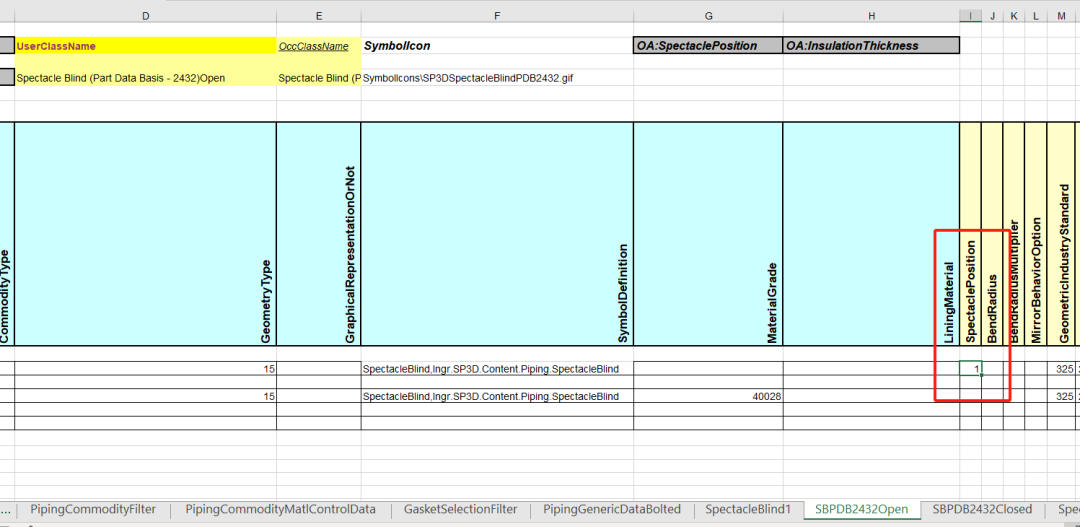

在part表中，设置对应的option，直接指定对应的spectacle position属性。

然后，将两个元件对应不同的ISO SKEY，输出材料编码使用ident。

好处：

使得软件能够直接完成八字盲板开闭状态的划分。无需后处理等操作。

建模时，省略了部分属性修改操作。

弊端：

相同元件因为开关状态不同出现了两个commodity code。在物料管理上，使得commodity code的定义出现了问题。
