“Pig”来了

在管道设计中，Pigging line会涉及到pig lanuncher，3D/5D elbow，Barred Tee等等，此外还有Pig detector等元件。本文主要介绍一下，在Smart 3D中如何添加相关设备及元件。

设备：Pig lanucher、Pig Receiver

在软件中，提供了这两个设备符号，可以用于设备建模，当然也可以用搭积木形式使用shape进行拼搭。

基于以上两个元件，我们使用时，首先需要进行数据库部署。部署方式在文档中都有详细介绍。

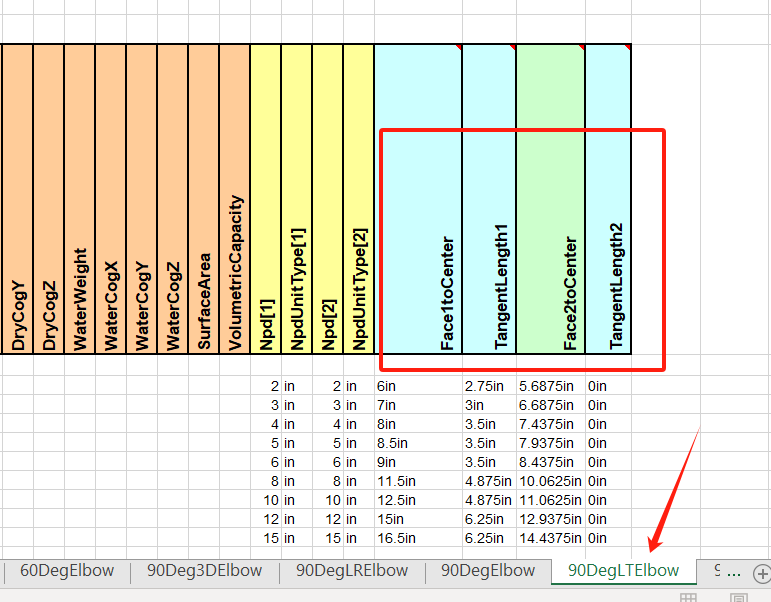

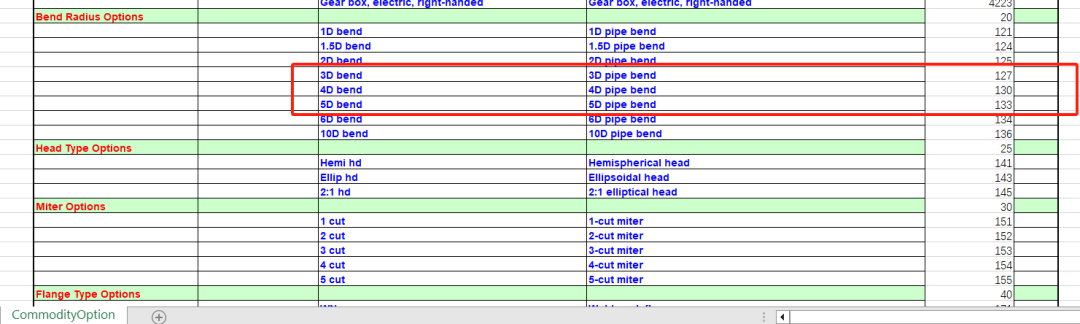

大半径的弯头，软件中，我们可以使用如下符号。定义好所需的转弯半径，以及相关直管段参数。注意，在设置short code时，建议使用默认的short code，使用对应的commodity Option。

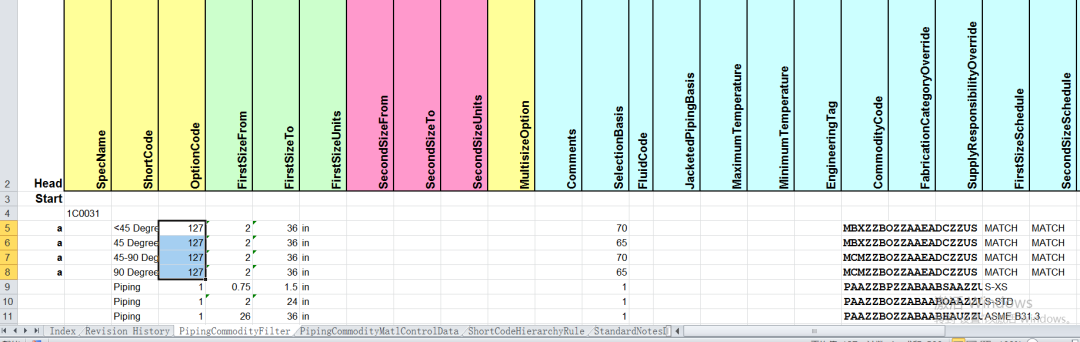

如果我们在等级的piping commodity Filter将0-90的角度定义完整，那么在布置管道时，就可以通过设置bend option来完成相应弯头的自动生成。

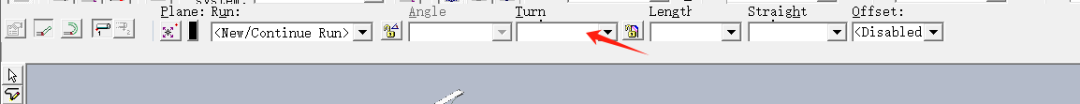

在布置管道时，选择对应的弯头形式：

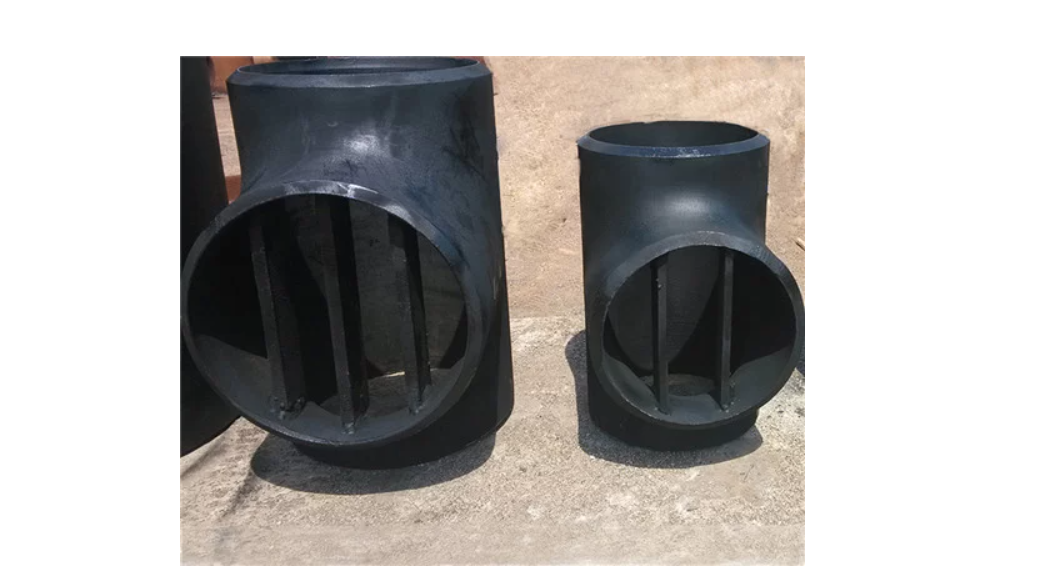

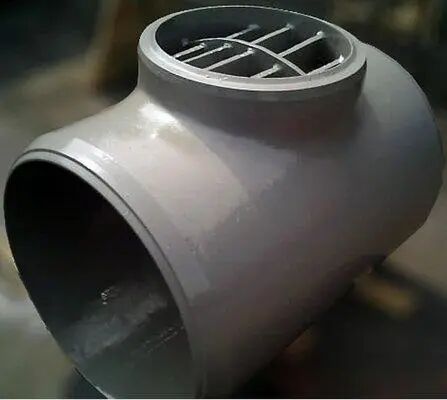

Barred Tee:

Barred Tee在软件中没有特殊对应符号，我们使用常规三通即可。当然，需要在描述里面进行相应的说明。另外，在commodity type也可以进行相关增补。

下面是本文的始作俑者。pig detector，或者说pig signaller。在管道表面指示是否有“Pig”来了。

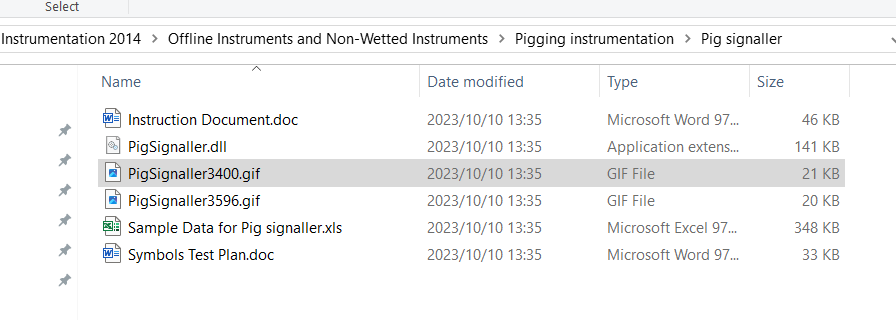

部署方法和pig launcher一样：

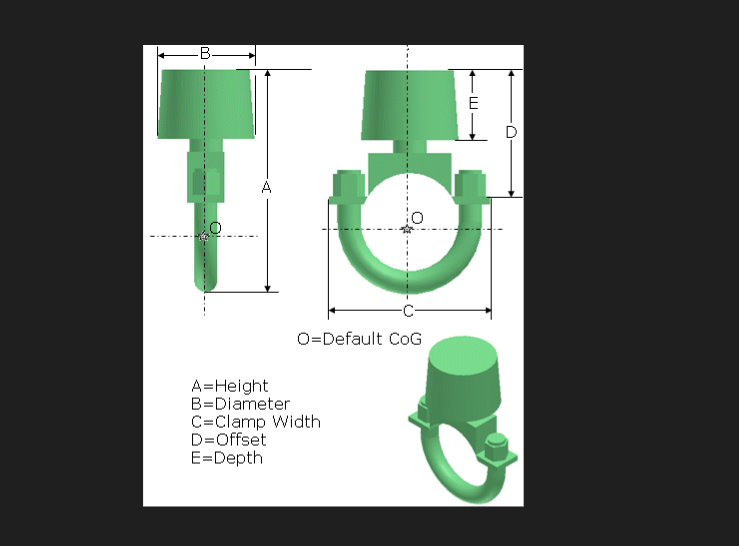

从外形上，我们还可以使用下面的图例，不过需要改一下对应名称等。

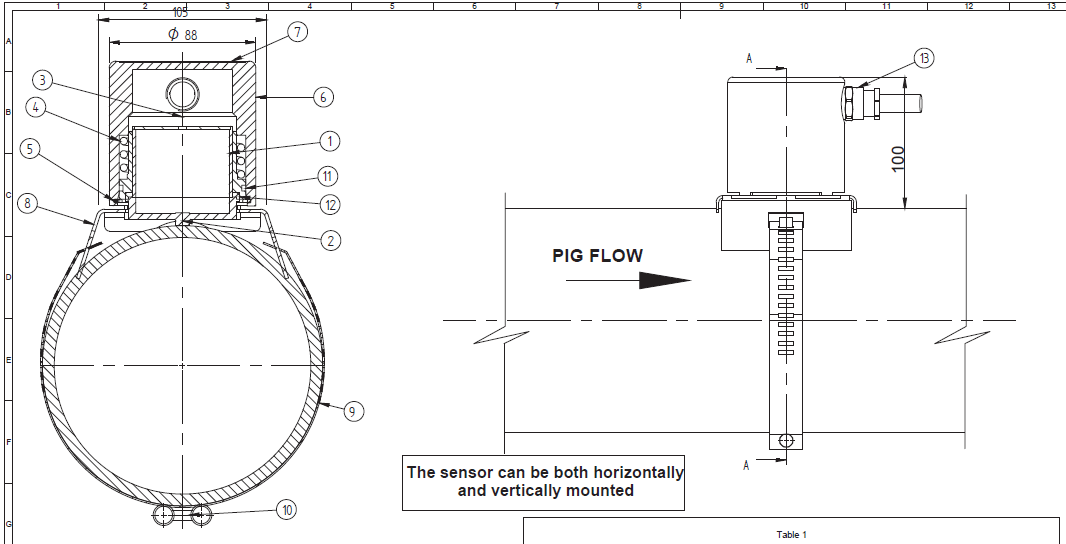

如下为PDB2345的样子，

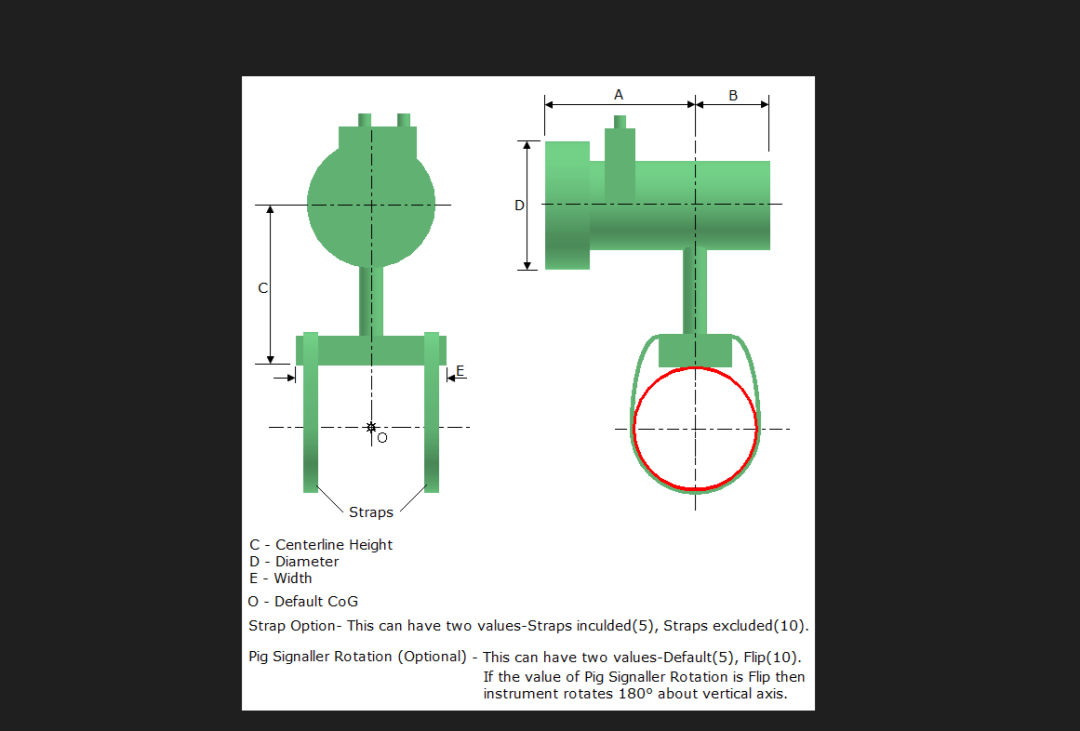

从名称上，软件OOTB的外形如下：

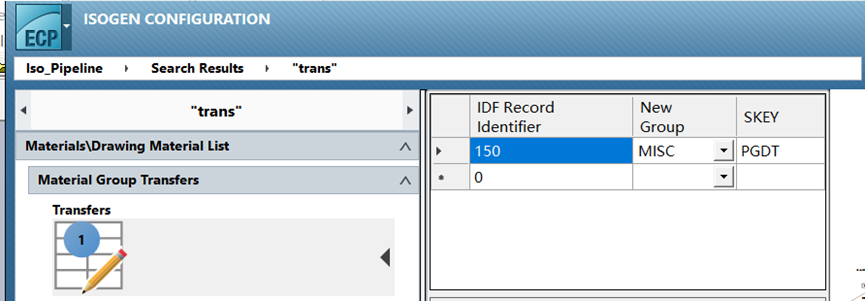

对于Pig detector（Pig Signaller）我们要注意对应的ISO选项，默认效果该元件分组在Support中，需要自定义skey以及将分组调一下。

清管器是由气体、液体或管道输送介质推动，用于清理管道的专用工具。它可以携带电磁发射装置与地面接收仪器共同构成电子跟踪系统，还可配置其他配套附件，完成各种复杂管道作业任务。

1.运营中天然气管线：清除管线内部积水、轻质油、甲烷水合物、氧化铁、碳化物粉尘、二硫化碳、氢硫酸等腐蚀性物质；降低腐蚀性物质对管道内壁的腐蚀损伤；重新明确管线走向；检测管线变形；检查沿线阀门完好率；减小工作回压。

2.运营中原油管线：管线内检测前清管、低输量间歇运行输油管线清管；清除管线内部的凝油、结蜡、结垢，达到减小输油回压、减小磨阻、降低输油温度的目的。

3.化工物料及食用油管线：清理具有聚合性物料管线；隔离不同管输介质实现单管多品输送、计量管输介质。

新建管线清管：

4.分段清管扫线试压：清除管线杂物、浮锈、排水、排气。

5.总通清管试压：检测管线变形、施工质量。水压试验前排气、生产前排水、干燥、介质隔离。

6.输水、注水管线：清除水垢、沉积物。

一般有橡胶清管球、皮碗清管器、直板清管器、刮蜡清管器、泡沫清管器、屈曲探测器等六大系列。

在欲作业的管道中，按作业的要求置入相应系列的清管器。清管器皮碗的外沿与管道内壁弹性密封，用管输介质产生的压差为动力，推动清管器沿管道运行。依靠清管器自身或其所带机具所具有的刮削、冲刷作用来清除管道内的结垢或沉积物。
