Smart 3D平面图Flow arrow相关设置

📅 2025-02-25 👤 pipingpig 📁 Smart3D , 图纸相关 ✏️ 更新于 2026-08-20 👁 2 💬 0

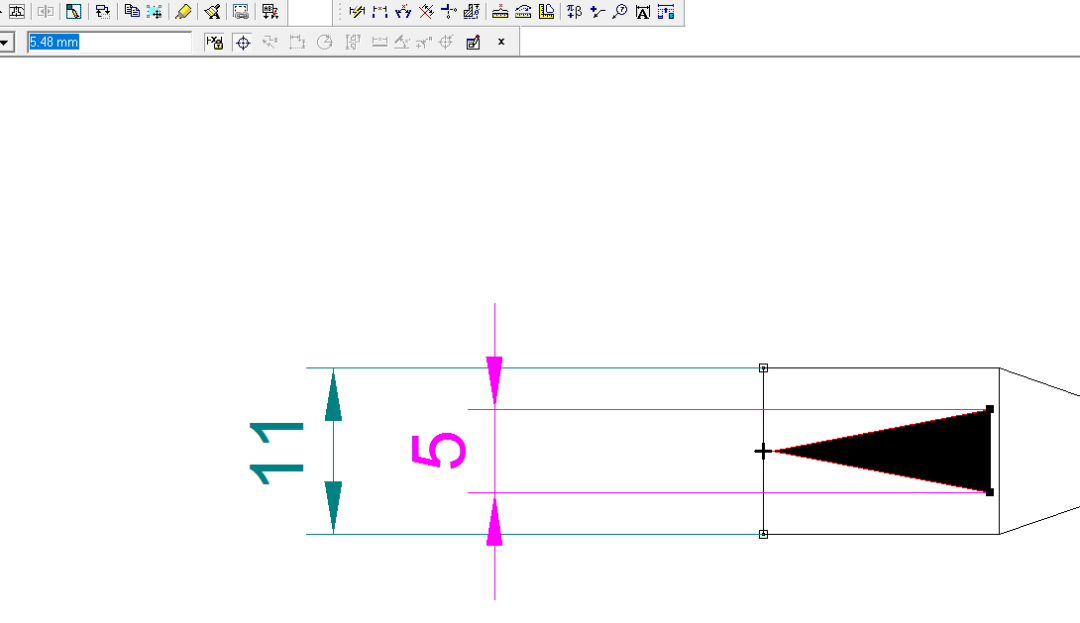

使用自带piping plan flow arrow的label rule效果如上。

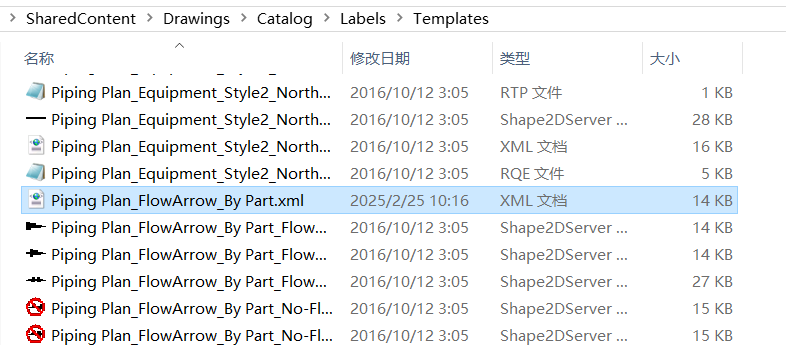

找到相关配置文件：

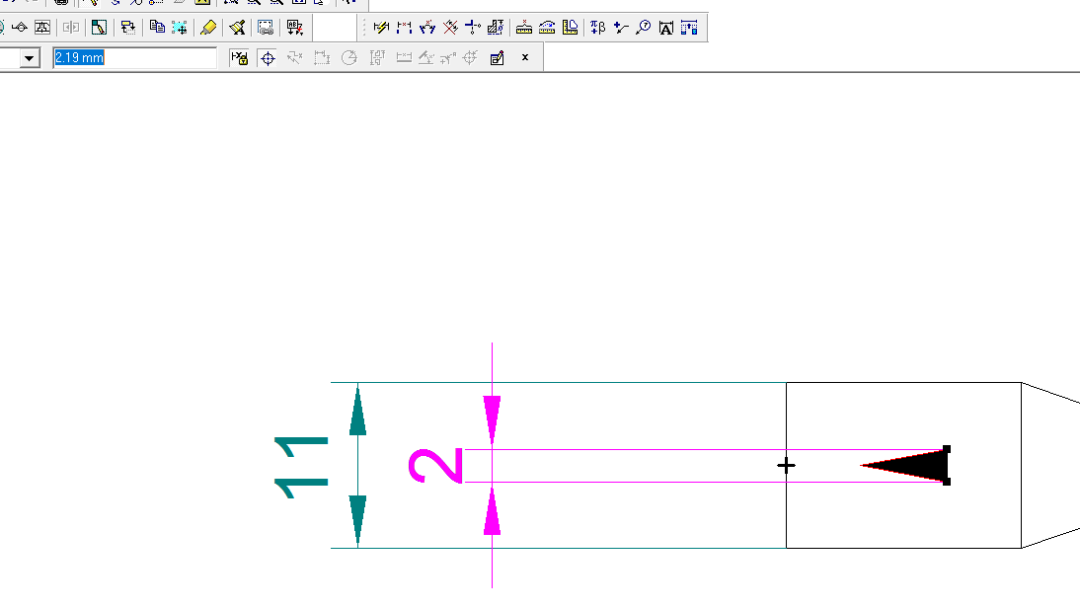

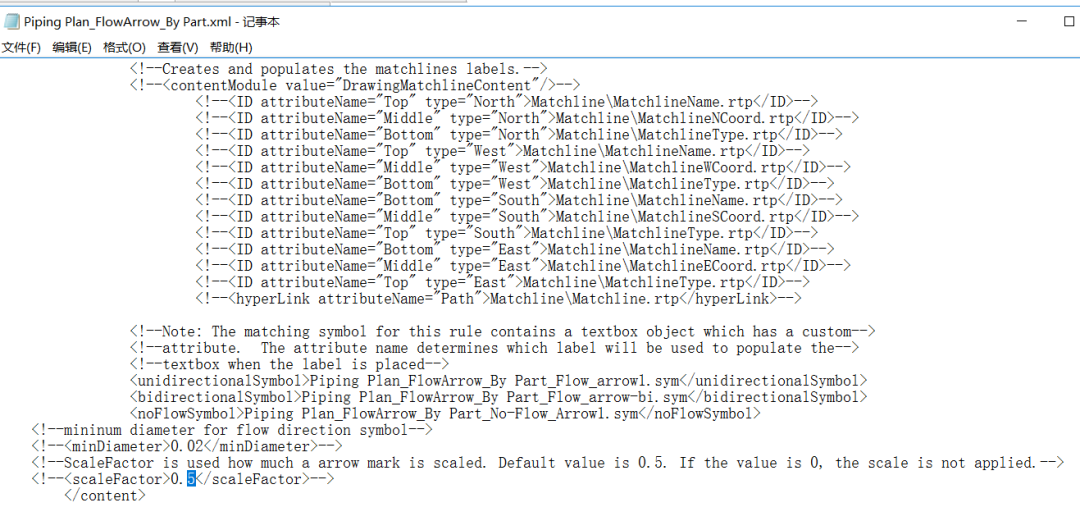

默认值为0.5，将0.5改为0.2后效果：

设置为0后效果如下：

symbol文件效果如下：

图面效果如下：
