Smart 3D中疏水阀应用方案介绍

本文主要聊一下疏水阀在Smart3D中的解决方案。

疏水阀，管道系统中常用的元件。用于蒸汽系统中自动排出凝结水、空气及其他不凝气体，同时阻止蒸汽泄漏的关键阀门‌
。其核心作用是提升蒸汽系统的热效率，防止水锤现象并减少能源浪费‌。

在建模时，软件提供了多种插入方法，tag的，On the fly的，做到等级里面的。这三种方法使用的是相同命令。

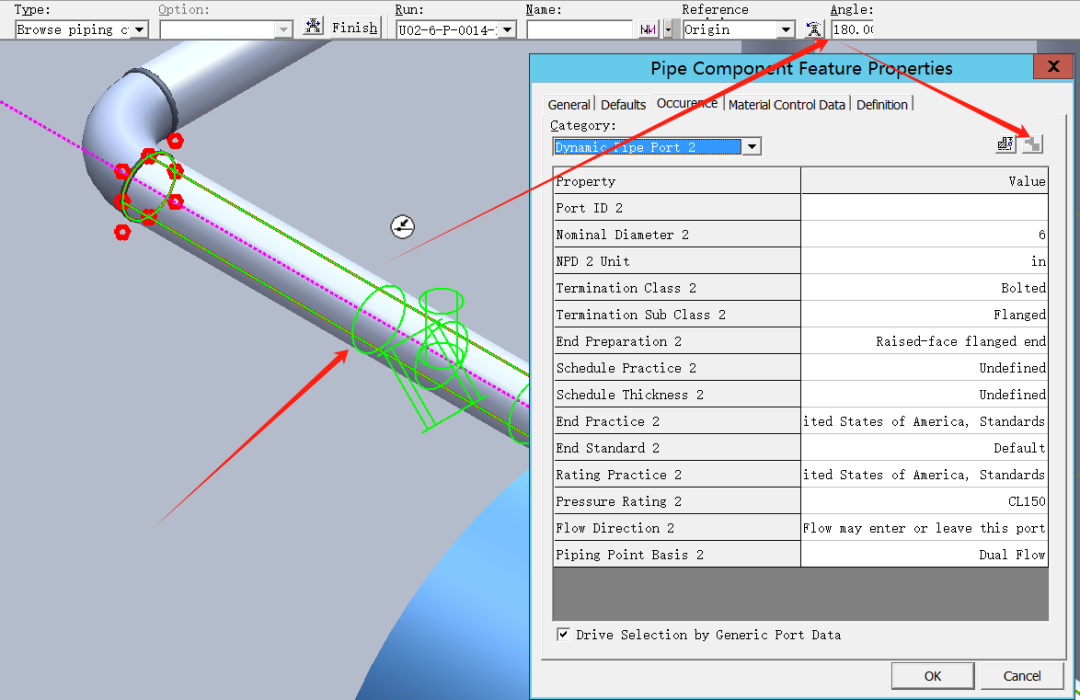

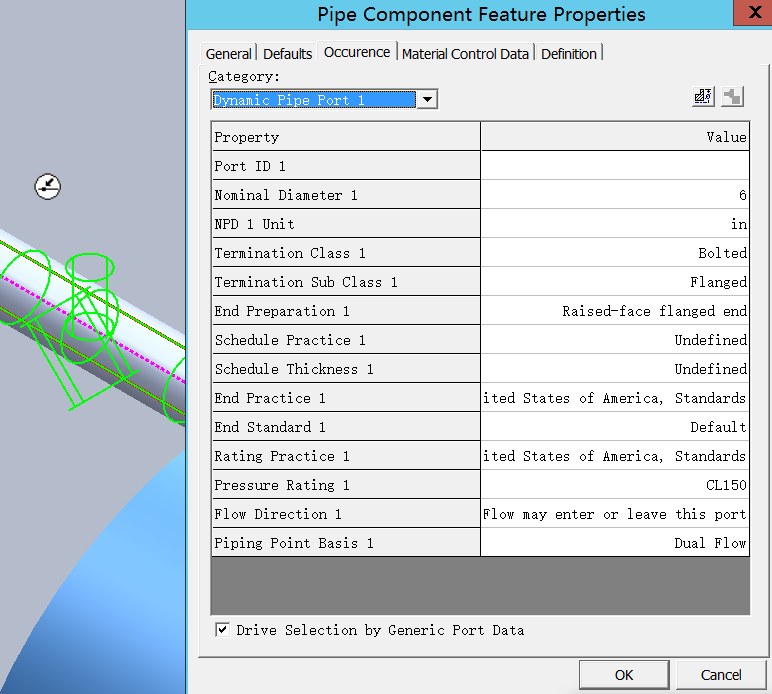

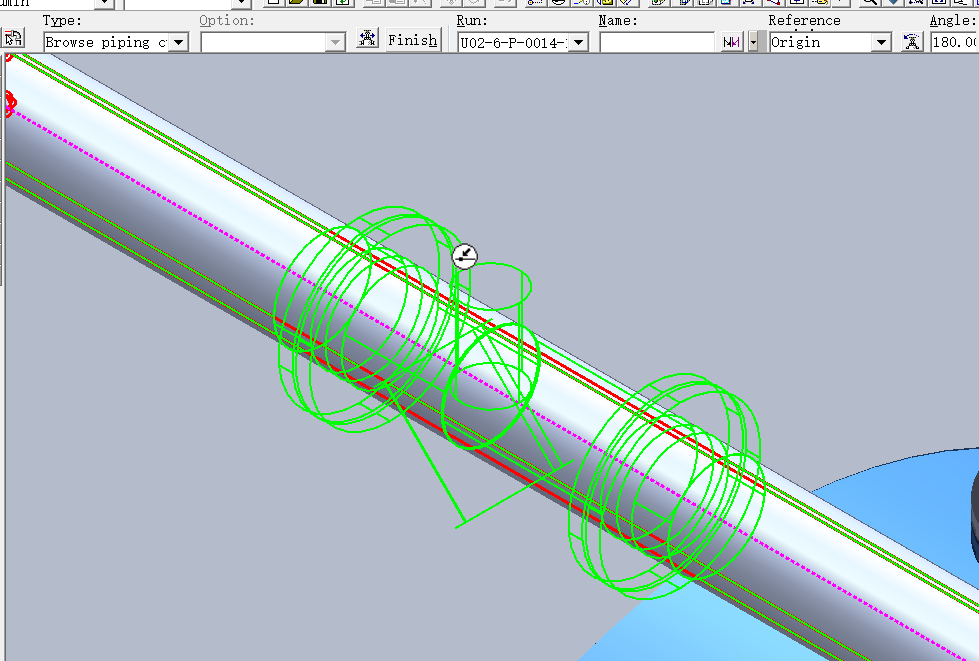

首先，看一下使用on the fly建模：

Tips：

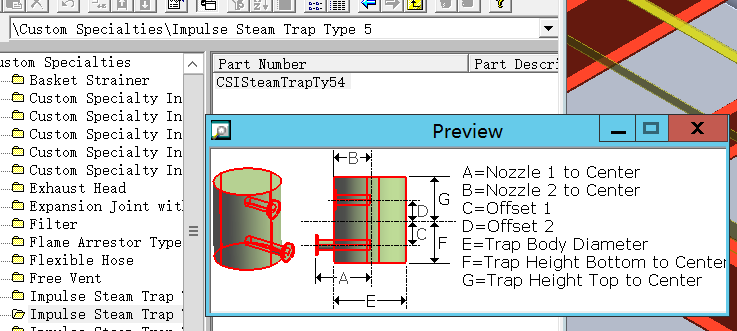

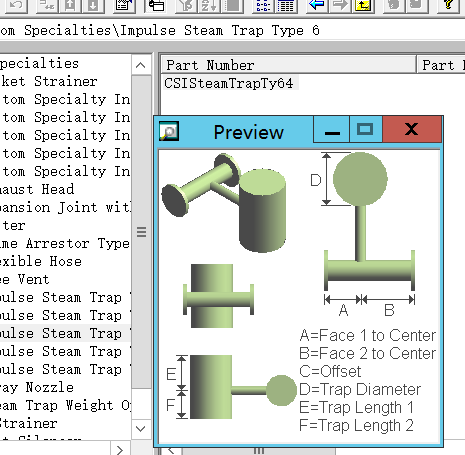

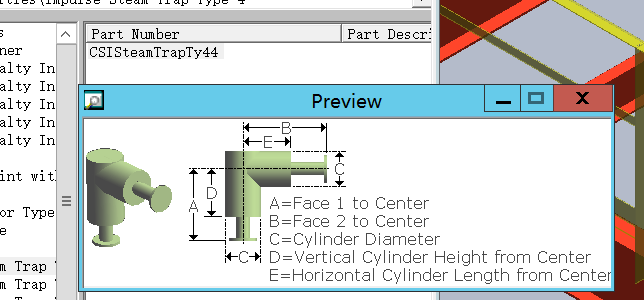

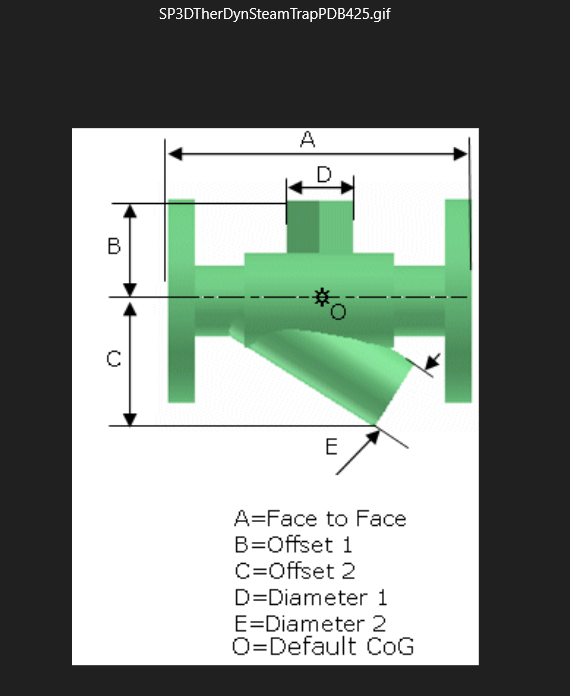

软件中提供了多种形式的疏水阀，角式，直通的，U型的，上图选择的带过滤器的。

 下面看一下使用tag方式建模：

以上图为例，进行部署测试。

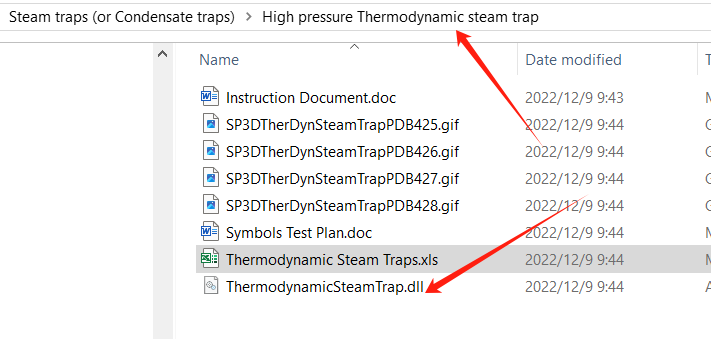

1. 将dll文件以及symbol icon放置在对应文件夹；

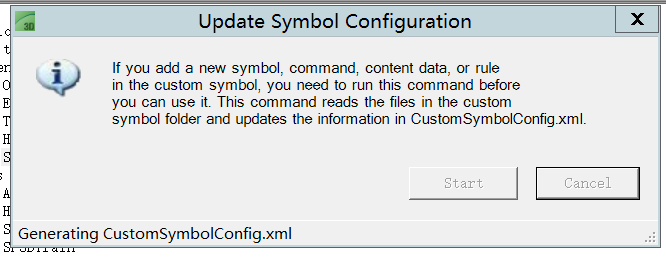

2. 使用project Management进行update操作；

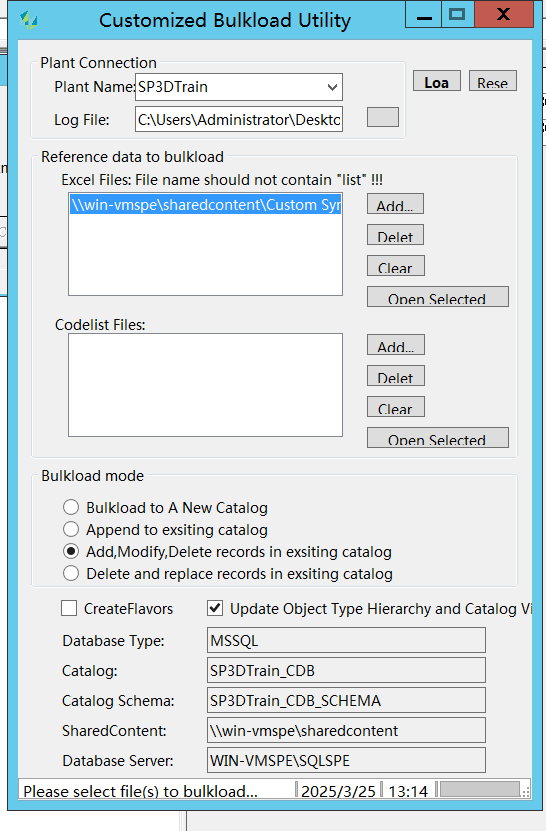

3. 将对应的excel文件按照说明导入进项目；

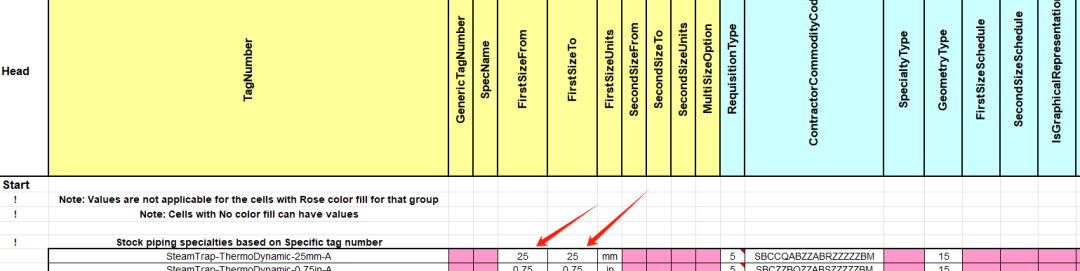

4.建模操作测试。打开excel，确认相关信息：

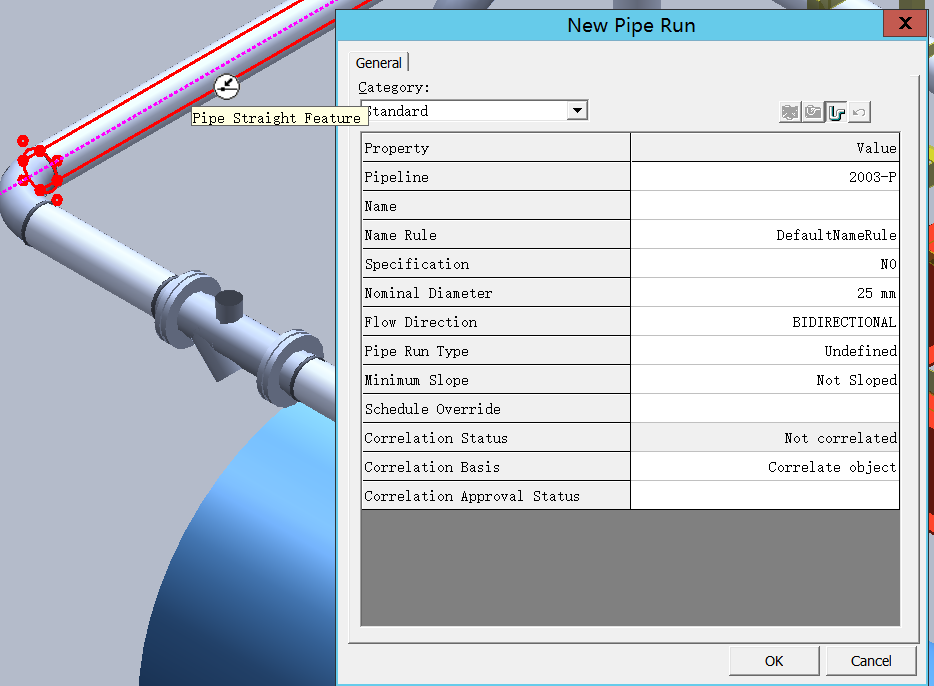

公称直径25mm，选择对应尺寸管道，插入元件。自带等级，N0，NPD:25。

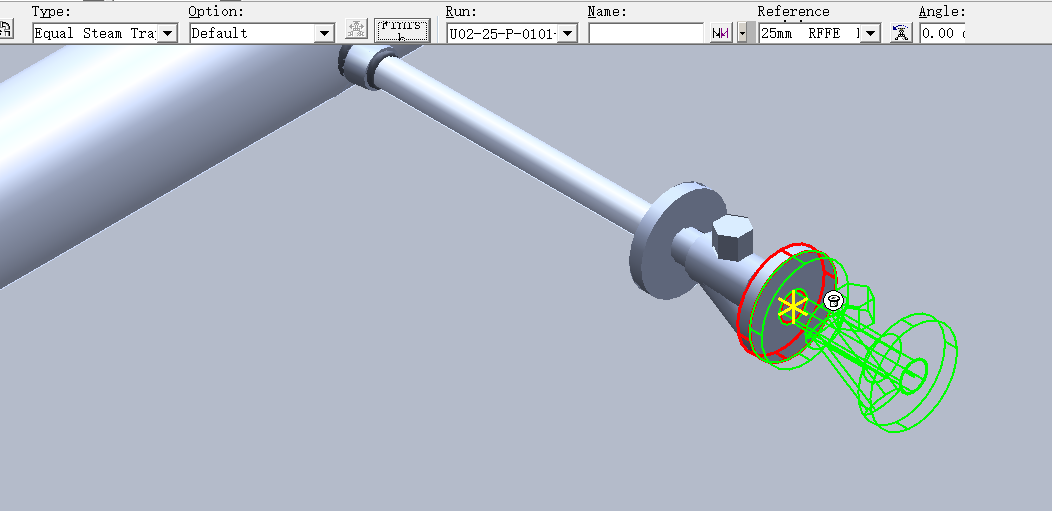

插入元件：

如上图所示，tag方式建模，元件端口形式为固定的，不像on the fly 形式的可以随等级变化，因此等级中需要有配对法兰。同时也是因为tag方式的端部固定，才能将tag方式的元件建到等级中，像阀门一样建模。

下面，我们把tag方式的表格转换成等级中操作样式。

1. 完成上一步tag方式基本部署，保证tag方式建模成功。

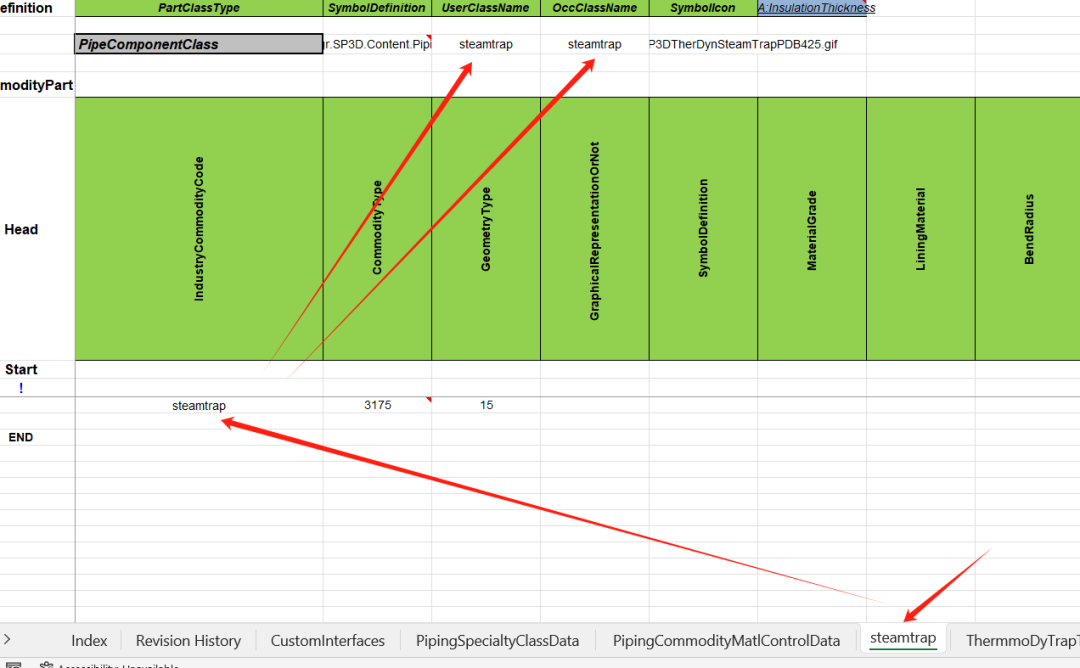

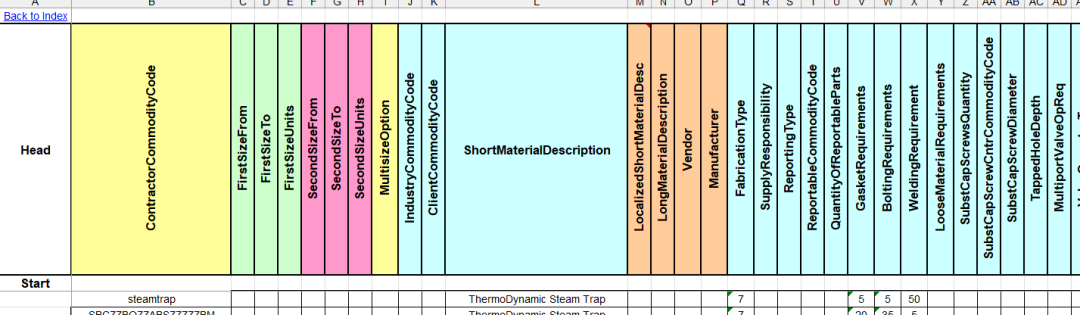

2. 调整表格, 重命名sheet name，调part class type，设置class name。改变commodity code。

由

改为：

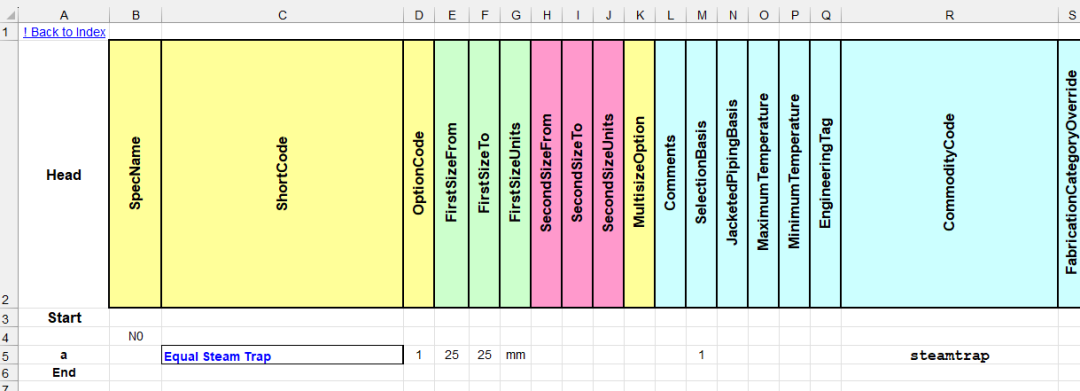

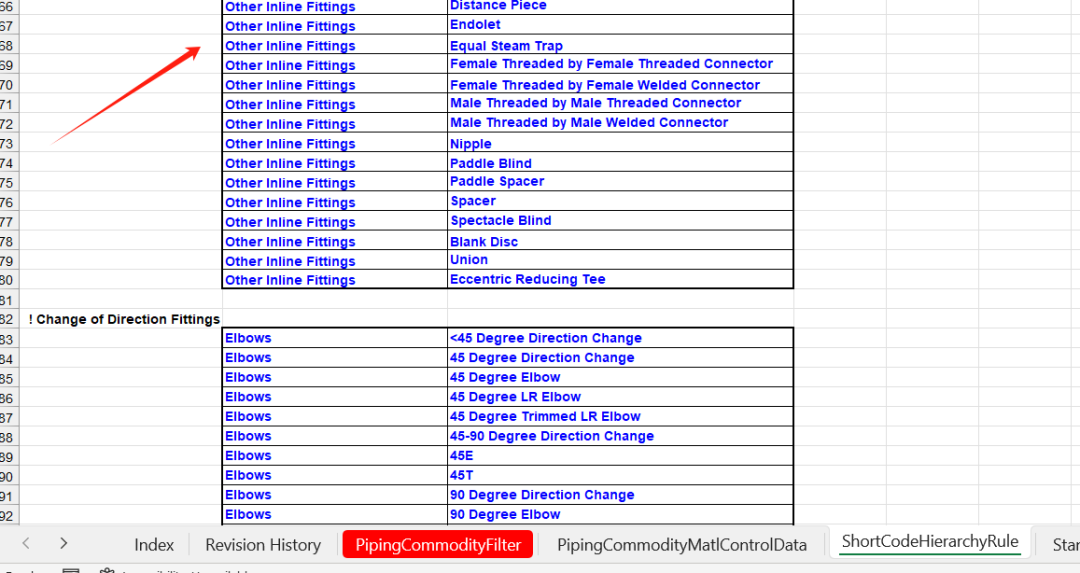

3. 测试N0等级，填写 Piping commodity filter，意见Piping commodity material control data。添加short code hierarchy rule。

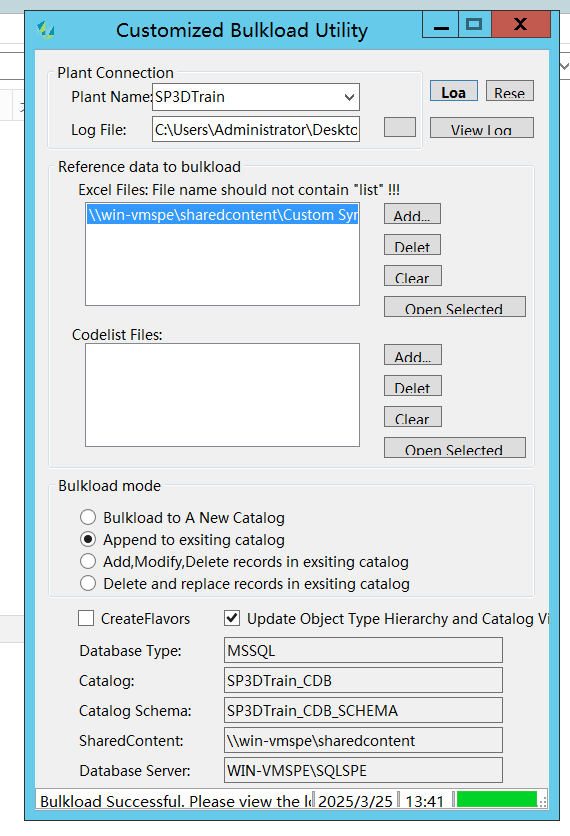

4. 导入，建模测试。

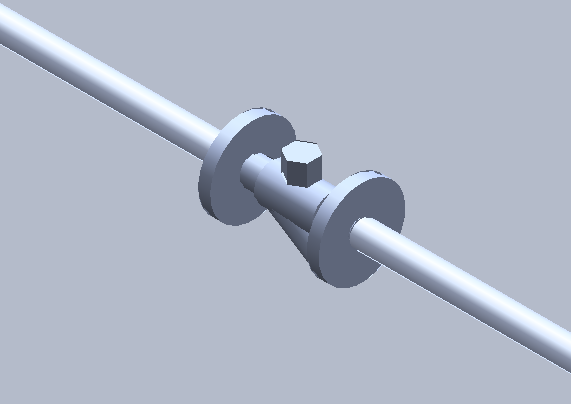

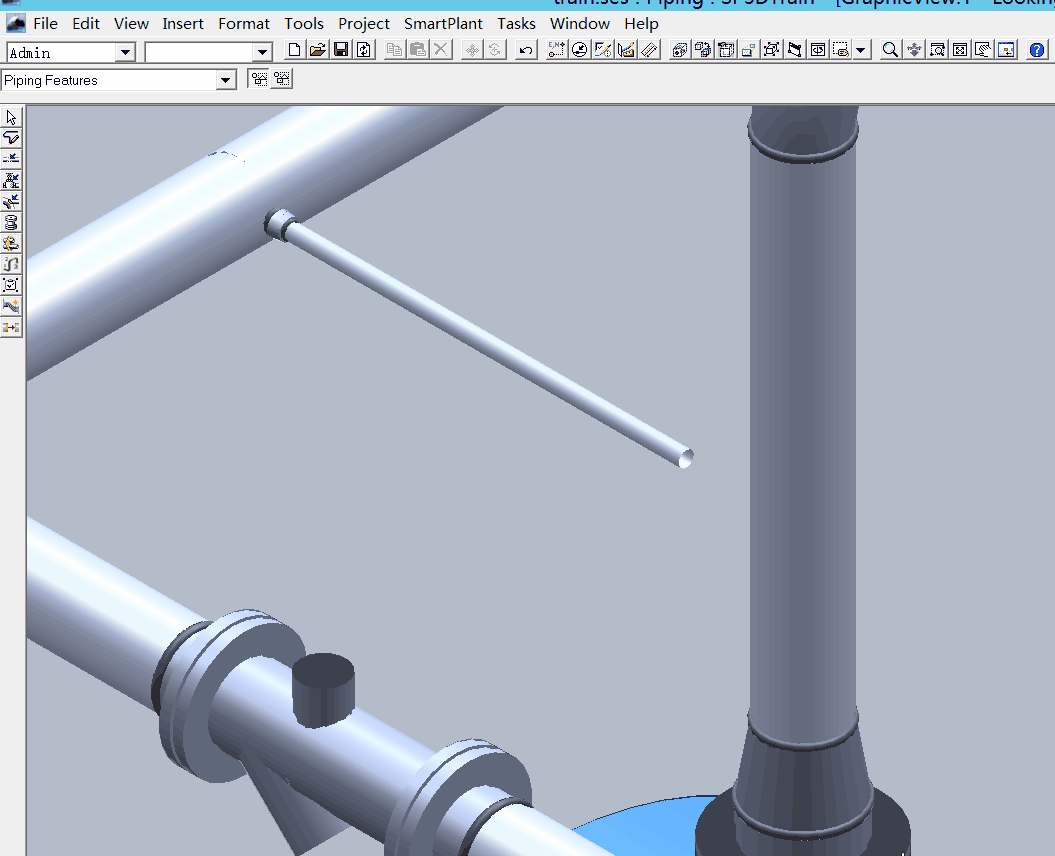

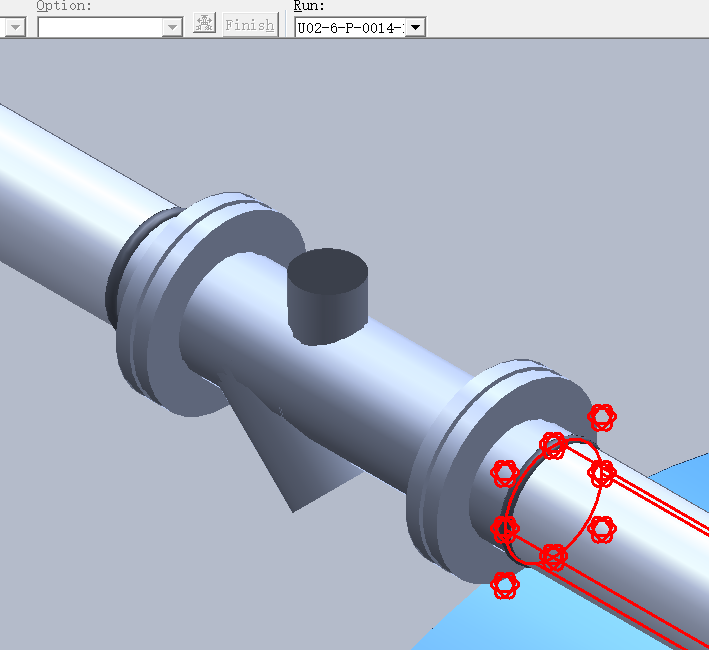

建模效果：

本次分享到此结束。
