Smart 3D中创建包含大于6in管段的filter示例

📅 2025-04-04 👤 pipingpig 📁 Smart3D , 命令与自定义 ✏️ 更新于 2026-08-20 👁 1 💬 0

问，如何输出大于6in的管道的ISO图纸？

答，创建一个满足条件的Filter即可。

本文主要介绍一下如何创建大于6in的管段的Filter，并输出ISO图。

步骤如下：

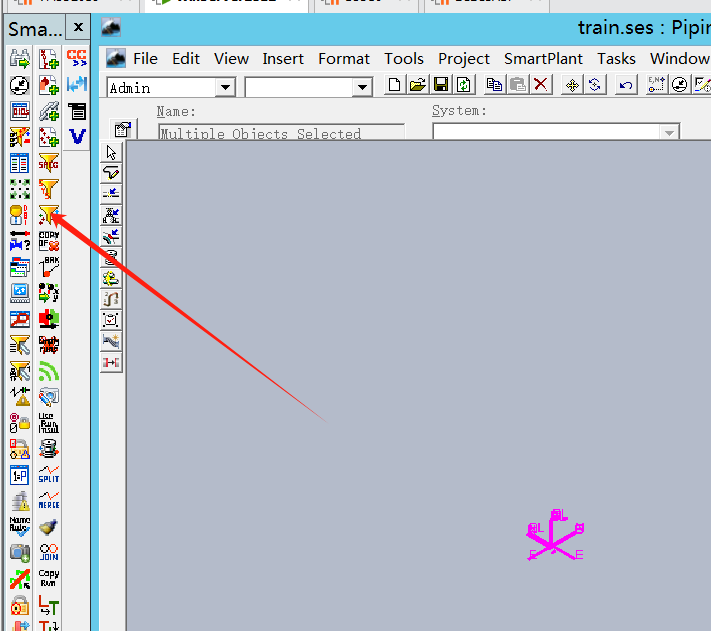

1.创建基于属性的Filter，过滤出大于6in的管段；

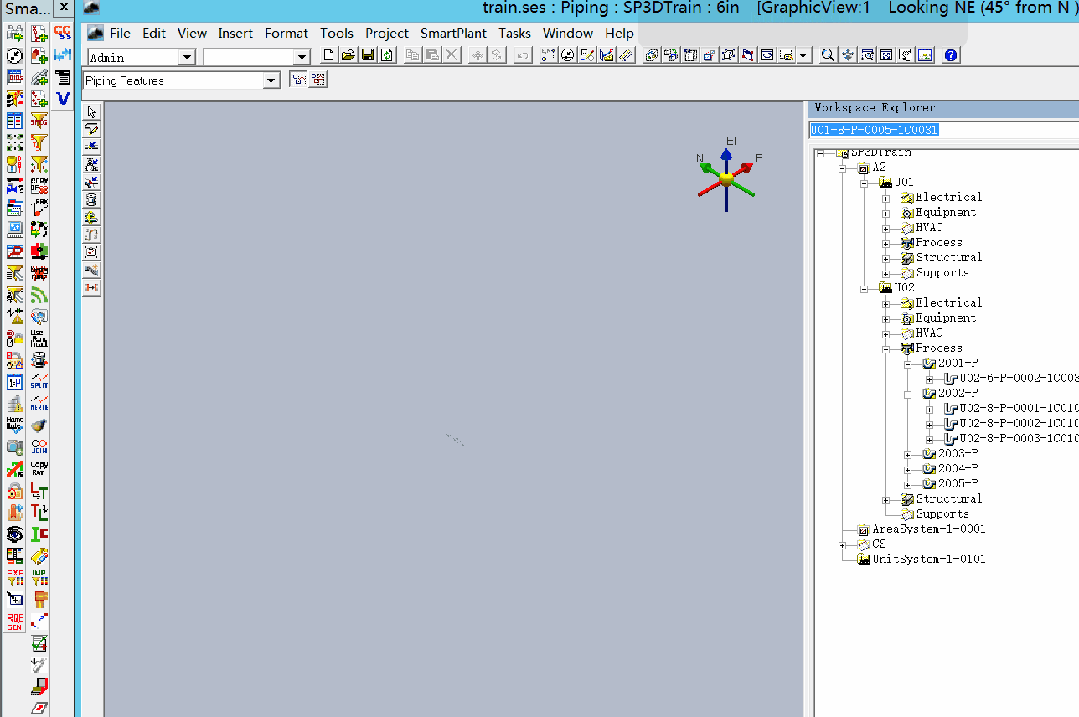

2.基于属性的Filter，使用define Filter by selection；新建基于PBS的Filter；

x x x x x x x x x x x x x x x x x

3.ISO输出。

创建 DBQM

右键 run query，结果如下：

x x x x x x x x x x x x x x x x x

在输出ISO时候其实更能理解filter的作用：“指定出图范围，即where”！

x x x x x x x x x x x x x x x x x
