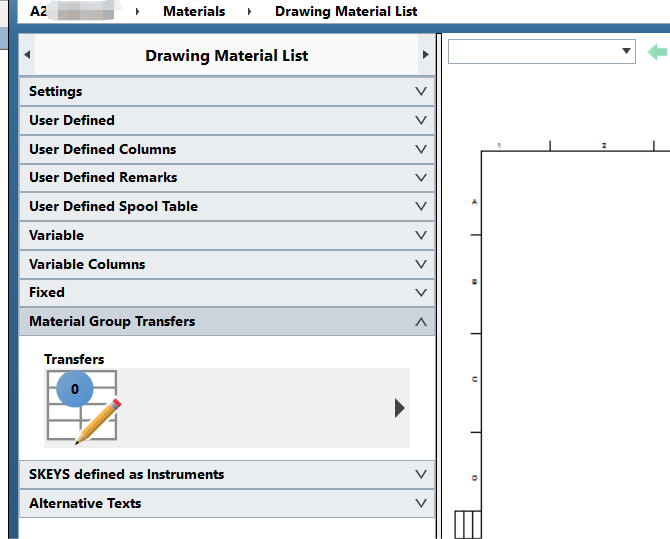

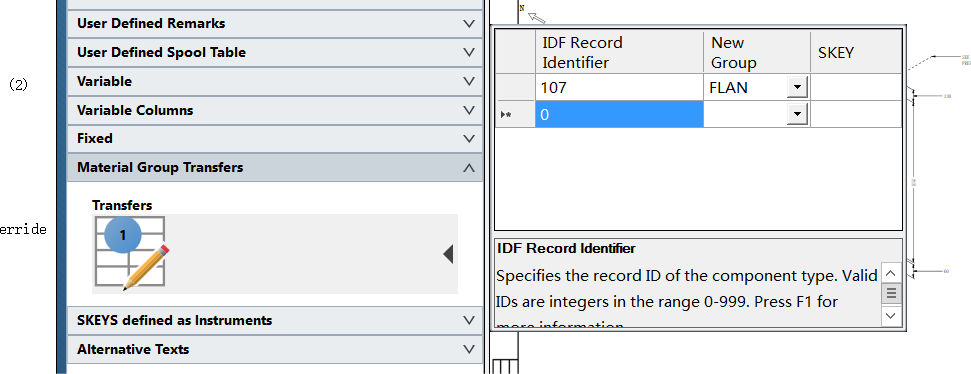

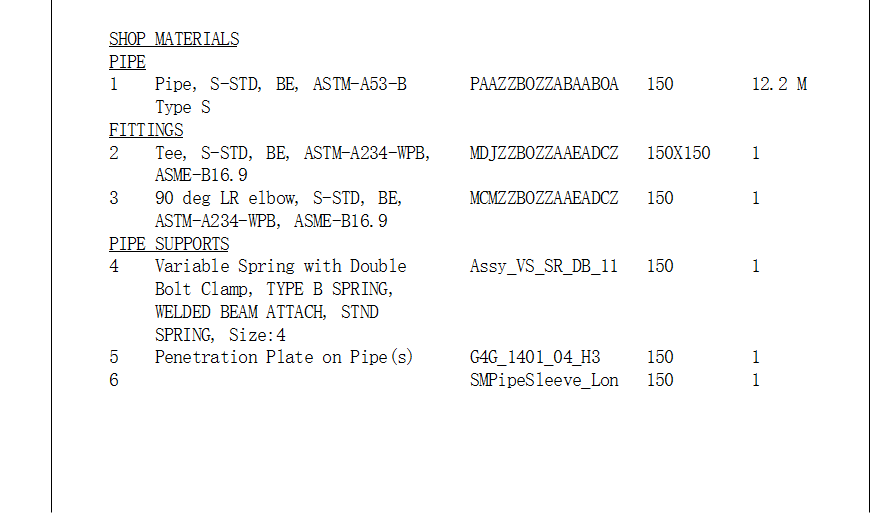

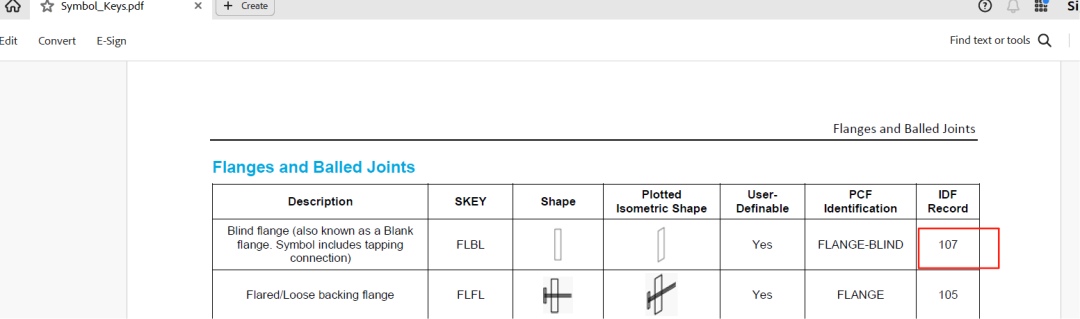

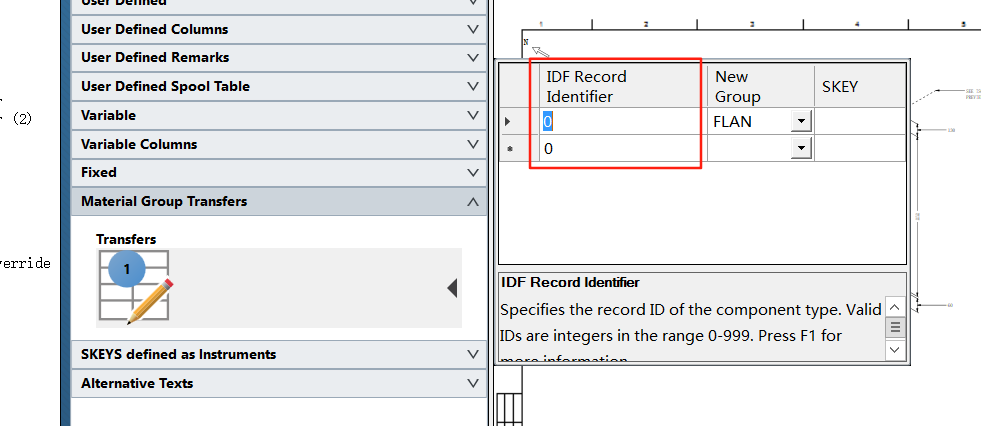

在ISO图纸中，可以设置材料的分组，比如，Piping，fitting，flange， valve，gasket，bolt，Instrument，specialty，hanger support等。通过定义如下关键字，即可调整图面相关分组名称的显示内容。x x x x x x x x x x x x x x x x x x x xx x x x x x x x x x x x x x x x x x x x图面效果如下：x x x x x x x x x x x x x x x x x x x xx x x x x x x x x x x x x x x x x x x x对于盲法兰默认如下：x x x x x x x x x x x x x x x x x x x xx x x x x x x x x x x x x x x x x x x x这样与工程习惯不一致，可以通过设置group transfer进行分组调整。首先，我们需要确认盲法兰的IDF Record Identifier。x x x x x x x x x x x x x x x x x x x x在Symbol library帮助文件中，可以查到，值为：107设置结果如下：图纸更新效果如下： 其他对象的相关IDF record identifier值查询可以见下面相关附件：
