由垫片直径不等于Run NPD引出的

📅 2025-06-02 👤 pipingpig 📁 Smart3D , 其他 ✏️ 更新于 2026-08-20 👁 0 💬 0

通常来讲，获取元件公称直径的时候都是取piperun的NPD属性。这个逻辑其实有一些问题。本文展示一下相关示例。

如上图，当用大小头直连设备管口时，并未生成新的piperun。

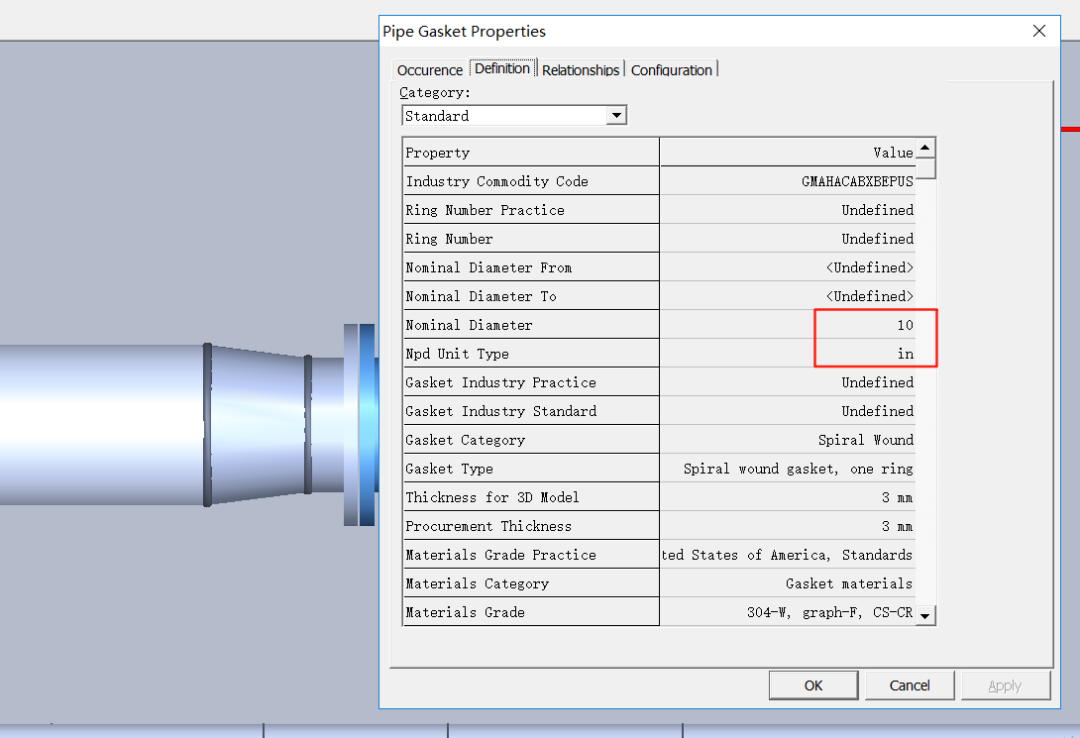

如上，垫片的直径就和piperun的直径不一致。这个逻辑就不满足相关需求。因上述问题，推荐以下两种解决办法。

首先，使用垫片跳转至对应的连接（connection），再通过跳转找到连接的port信息。

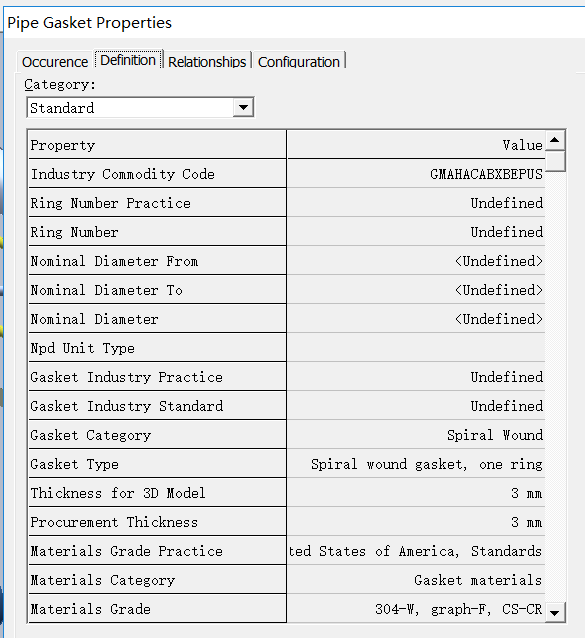

通常情况下，垫片属性中并未输入相关直径属性。

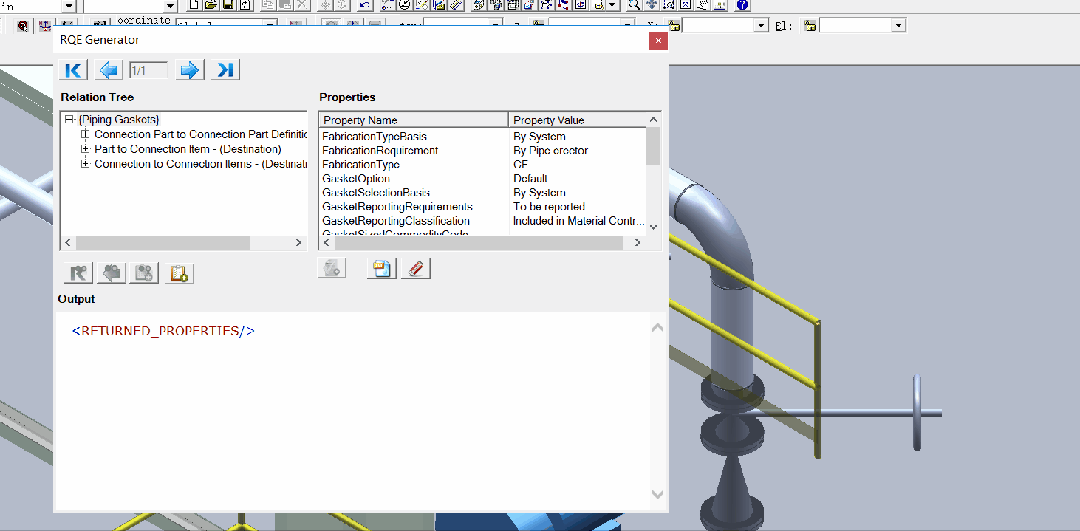

因此，需要通过垫片跳转至相关connection，再跳转至连接的port，然后获取相关直径。

Com查询示例：

<RETURNED_PROPERTIES>

<RETURNED_PROPERTY Name=”Nominal Size” SQLType=”Double”><PATHS>

<PATH SourceType=”*” SourceBOC=”PipeGaskets” DestinationInterface=”IJDPipePort” DestinationProperty=”Npd” DestinationBOC=”PipeNozzle” Concatenate=”No”>

<STROKES>

<STROKE Interface=”IJRteConnectionItem” RelationCollection=”Connection” Recursive=”No” Filter=”First” IsVirtualRelationship=”No” ExitValue=”1″ /><STROKE Interface=”IJDistribConnection” RelationCollection=”DistribConnectionPorts” Recursive=”No” Filter=”First” IsVirtualRelationship=”No” ExitValue=”1″ />

</STROKES>

</PATH>

</PATHS>

</RETURNED_PROPERTY>

<RETURNED_PROPERTY Name=”Npd Unit Type” SQLType=”BStr”>

<PATHS>

<PATH SourceType=”*” SourceBOC=”PipeGaskets” DestinationInterface=”IJDPipePort” DestinationProperty=”NpdUnitType” DestinationBOC=”PipeNozzle” Concatenate=”No”>

<STROKES>

<STROKE Interface=”IJRteConnectionItem” RelationCollection=”Connection” Recursive=”No” Filter=”First” IsVirtualRelationship=”No” ExitValue=”1″ />

<STROKE Interface=”IJDistribConnection” RelationCollection=”DistribConnectionPorts” Recursive=”No” Filter=”First” IsVirtualRelationship=”No” ExitValue=”1″ />

</STROKES>

</PATH>

</PATHS>

</RETURNED_PROPERTY>

</RETURNED_PROPERTIES>

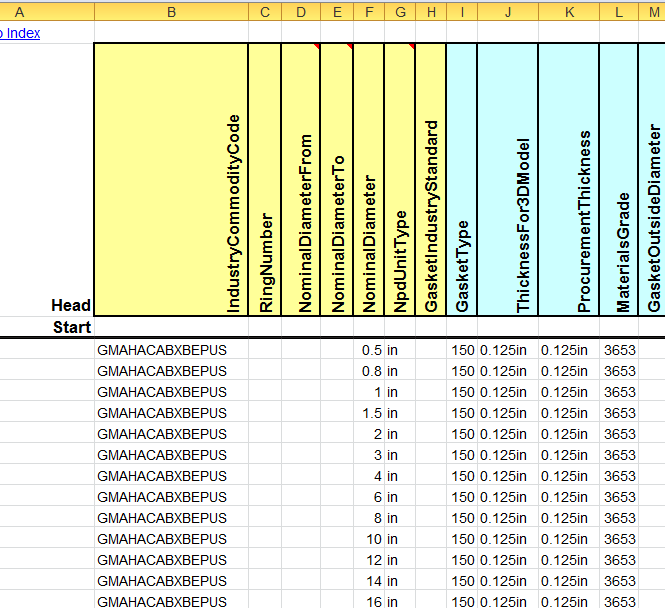

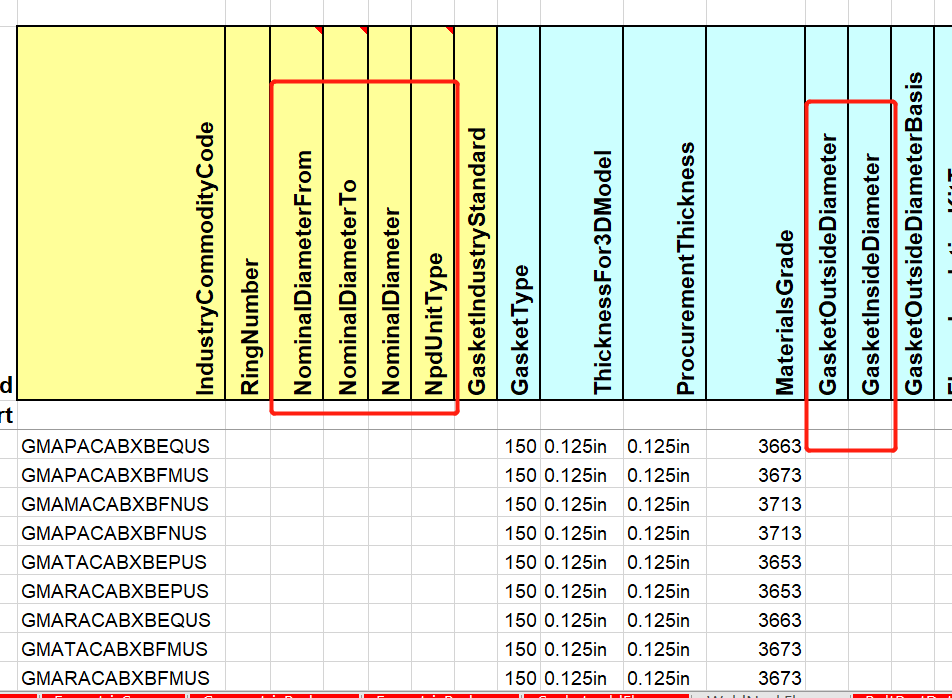

其次，建库时候gasket part属性中直接输入相关NPD信息。

当数据库中设置如上属性后。

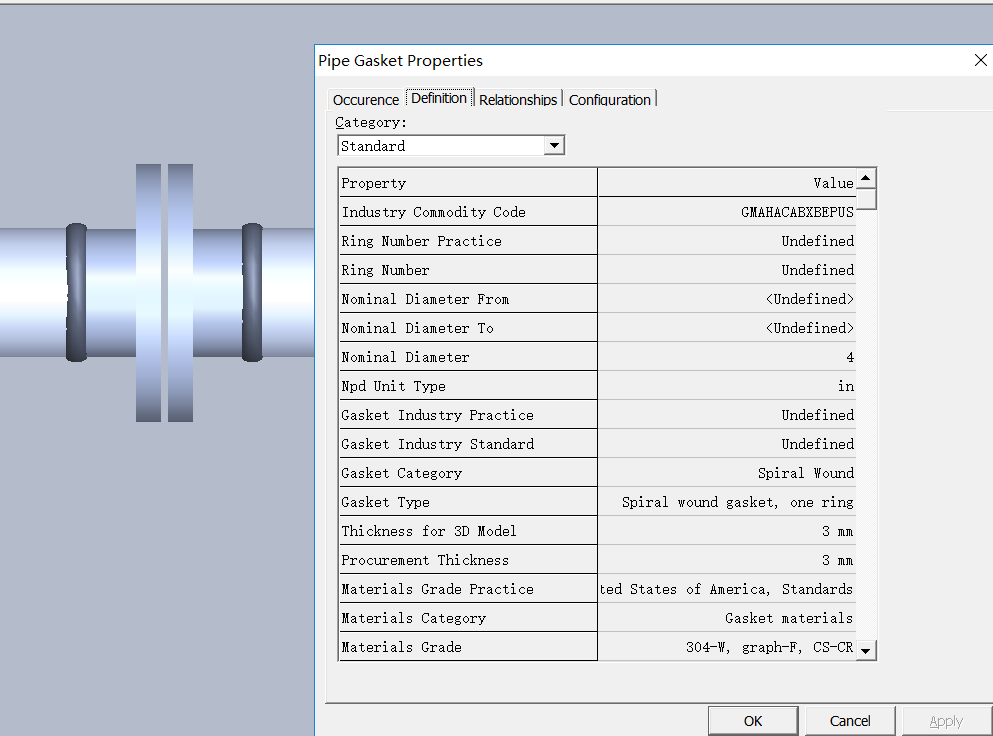

模型中可以直接看到相关属性。

直接获取这个垫片直径属性即可。这也是最简单的配置方案。

本次分享到此结束。
